Kia Rio 2017-2023 YB Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем

Компоненты и расположение компонентов

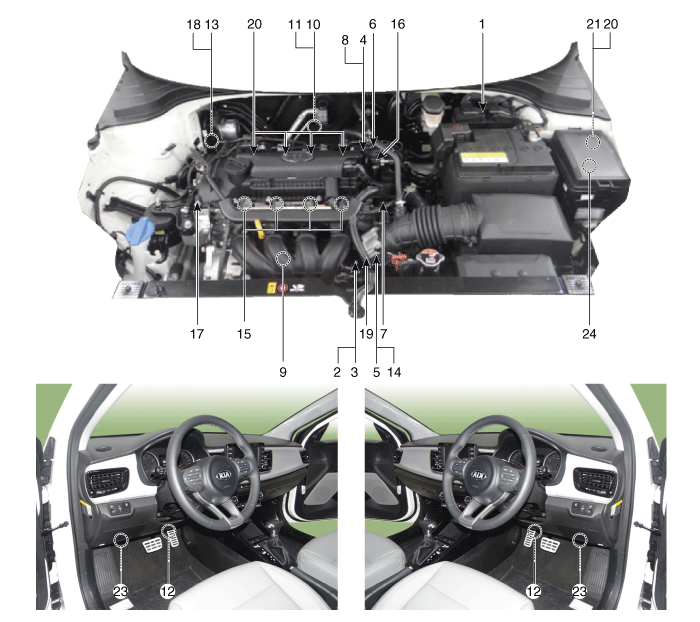

Расположение компонентов

1 . ECM (модуль управления двигателем)
2 . Датчик абсолютного давления во впускном коллекторе (MAPS)
3 . Датчик температуры впускного воздуха (IATS)
4 . Датчик температуры охлаждающей жидкости двигателя (ECTS)
5 . Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC]
6. Датчик положения коленчатого вала (CKPS)
7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
8 . Датчик положения распределительного вала (CMPS) [ряд 1/выпускной]
9 . Датчик детонации (КС)
10 . Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 1]
11 . Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2]
12. Датчик положения акселератора (APS)

13 . Датчик давления кондиционера (АПТ)
14. Двигатель ETC [встроен в модуль ETC]
15 . Инжектор
16 . Электромагнитный клапан управления продувкой (PCSV)
17 . Соленоид переменной силы (VFS) [ряд 1 / впуск]
18 . Клапан управления маслом CVVT (OCV) [ряд 1 / выпуск]
19. Электромагнитный клапан переменного впуска (VIS)
20 . Катушка зажигания
21. Главное реле
22. Реле топливного насоса
23. Разъем канала передачи данных (DLC) [16-контактный]
24. Многоцелевой контрольный разъем [6 контактов]

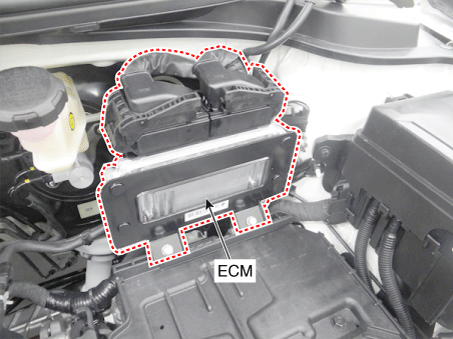

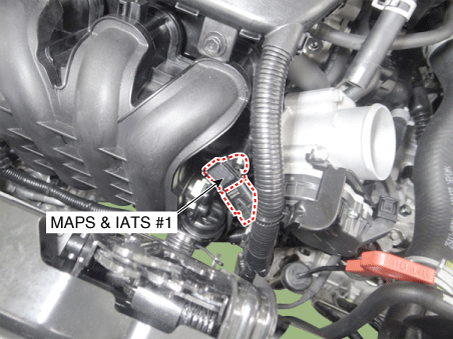

1. ECM (модуль управления двигателем)	2. Датчик абсолютного давления в коллекторе (MAPS) 3. Датчик температуры впускного воздуха (IATS)

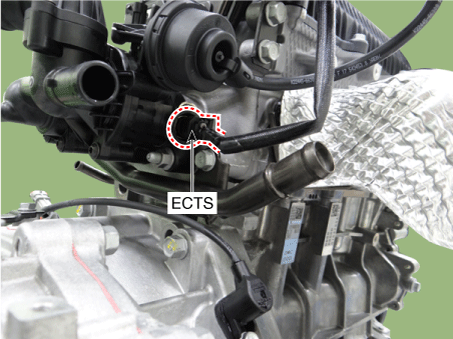

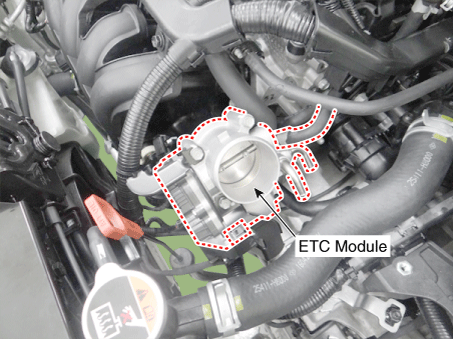

4. Датчик температуры охлаждающей жидкости двигателя (ECTS)	5 . Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC] 14. Двигатель ETC [встроен в модуль ETC]

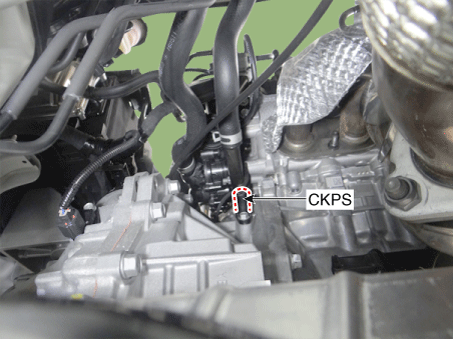

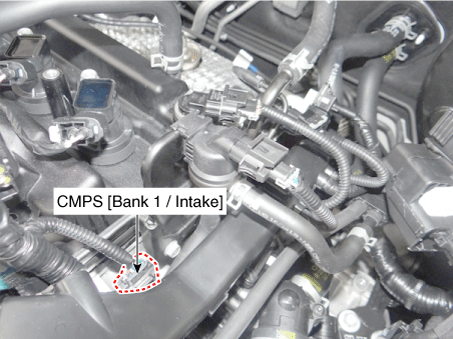

6. Датчик положения коленчатого вала (CKPS)	7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]

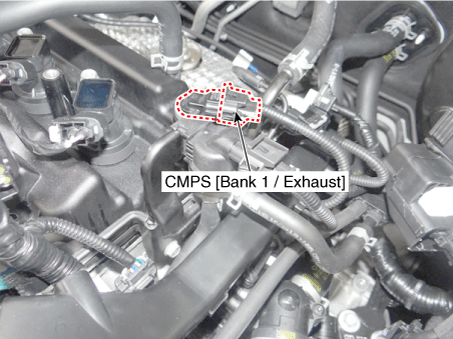

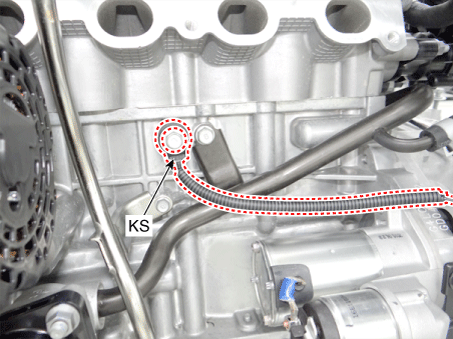

8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп]	9. Датчик детонации (КС)

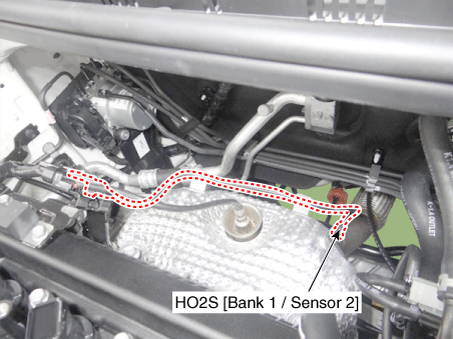

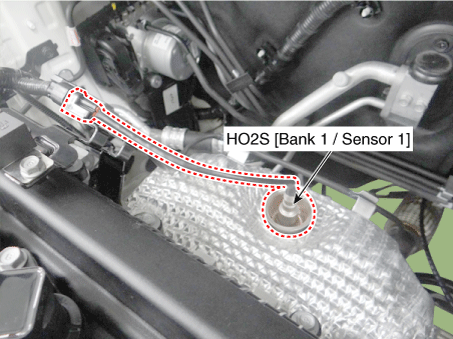

10. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 1]	11 . Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2]

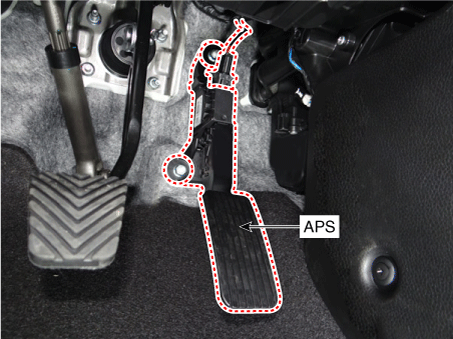

12. Датчик положения акселератора (APS)	13. Датчик давления кондиционера (APT)

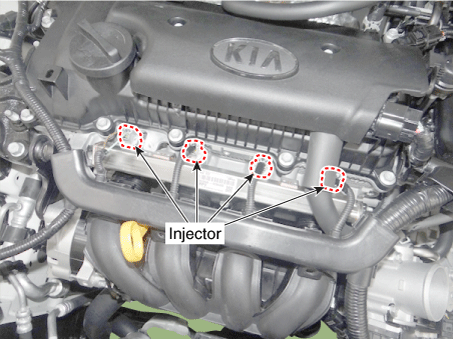

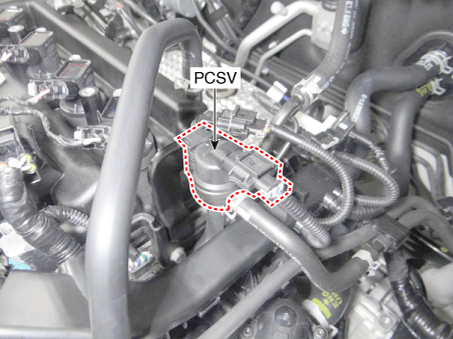

15. Инжектор	16. Электромагнитный клапан управления продувкой (PCSV)

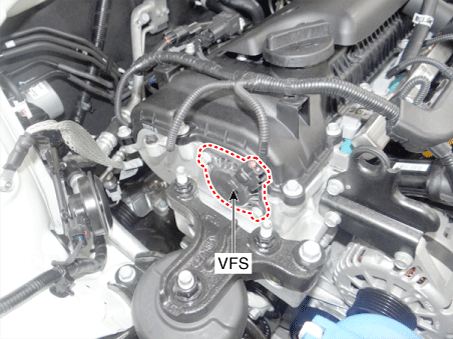

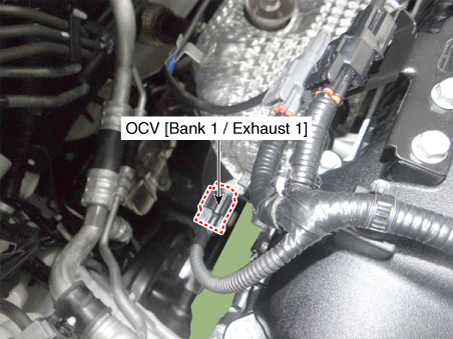

17. Соленоид переменной силы (VFS) [ряд 1/впуск]	18. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп]

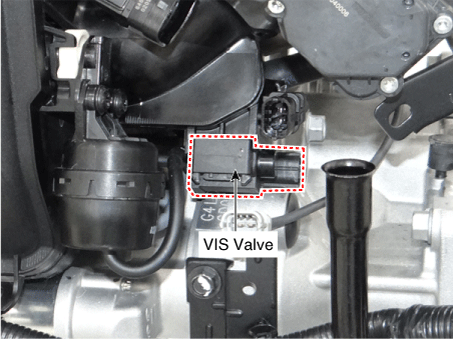

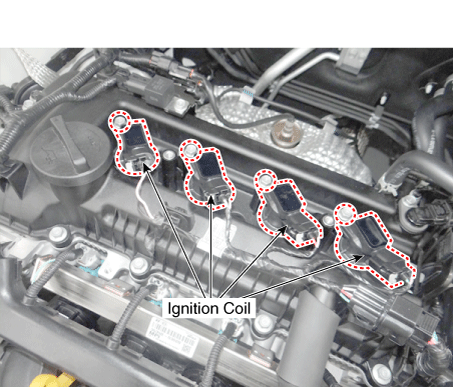

19. Электромагнитный клапан переменного впуска (VIS)	20. Катушка зажигания

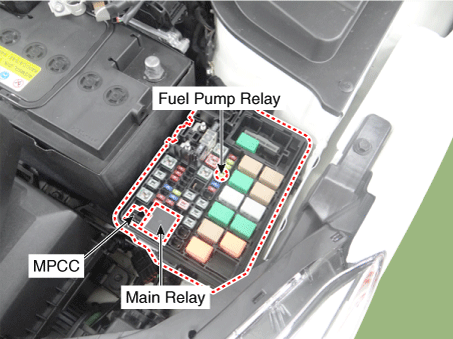

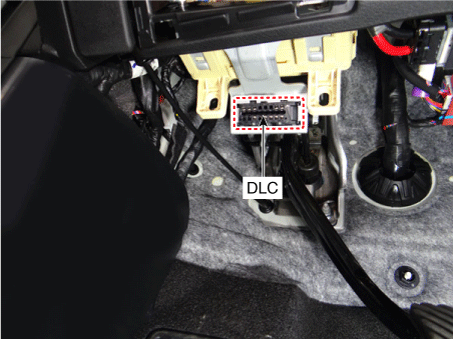

21. Главное реле [блок EMS] 22. Реле топливного насоса [блок EMS] 24. Многоцелевой контрольный разъем (MPCC) [6-контактный]	23. Разъем канала передачи данных (DLC) [16-контактный]

Описание и работа

Описание

Если компоненты системы управления бензиновым двигателем (датчики, ECM, форсунка и т. неисправность, перебои в подаче топлива или невозможность подачи надлежащего количества топлива для различных условий работы двигателя. Следующие ситуации можно столкнуться.

1.	Двигатель запускается с трудом или вообще не запускается.

2.	Нестабильный холостой ход.

3.	Плохая управляемость

Если отмечено какое-либо из вышеперечисленных состояний, сначала выполните обычную диагностику, которая включает базовые проверки двигателя (неисправность системы зажигания, неправильная регулировка двигателя, и т. д.). Затем осмотрите компоненты системы управления бензиновым двигателем с помощью HI-SCAN. (Про).

•	Перед снятием или установкой какой-либо детали прочтите диагностическую неисправность. коды, а затем отсоедините отрицательную (-) клемму аккумуляторной батареи.

•	Прежде чем отсоединить кабель от клеммы аккумулятора, поверните переключатель зажигания в положение ВЫКЛ. Снятие или подключение кабеля аккумулятора во время работы двигателя или при включенном зажигании может привести к повреждению ECM.

•	Жгуты управления между ECM и подогреваемым кислородным датчиком экранированы проводами заземления к кузову, чтобы для предотвращения влияния шумов зажигания и радиопомех. При повреждении экранированного провода жгут управления необходимо заменить.

•	При проверке генератора на состояние зарядки не отсоединяйте клемму «+» аккумуляторной батареи, чтобы предотвратить повреждение ECM из-за Напряжение.

•	При зарядке аккумулятора внешним зарядным устройством отсоедините клеммы аккумуляторной батареи со стороны автомобиля, чтобы предотвратить повреждение ECM.

Индикатор неисправности Лампа (МИЛ)

[ОБД]

Индикатор неисправности загорается, уведомляя водителя о наличии неисправности. проблема с автомобилем. Тем не менее, MIL отключится автоматически после 3 последовательных последовательные ездовые циклы без одной и той же неисправности. Сразу после зажигания переключатель включен (положение ON - не запускать), MIL будет гореть постоянно чтобы указать, что MIL работает нормально.

Неисправности со следующими пунктами загораются MIL.

•	Катализатор

•	Топливная система

•	Датчик абсолютного давления во впускном коллекторе (MAPS)

•	Датчик температуры впускного воздуха (IATS)

•	Датчик температуры охлаждающей жидкости двигателя (ECTS)

•	Модуль ETC (двигатель TPS и ETC)

•	Верхний кислородный датчик

•	Нагреватель кислородного датчика выше по потоку

•	Нижний кислородный датчик

•	Нагреватель кислородного датчика ниже по потоку

•

Инжектор

•

осечка

•	Датчик положения коленчатого вала (CKPS)

•	Датчик положения распределительного вала (CMPS)

•	Система контроля выбросов паров топлива

•	Датчик скорости автомобиля (VSS)

•	Источник питания

•

ЭБУ/ПКМ

•	МТ/АТ-кодирование

•	Датчик ускорения

•	Сигнал запроса MIL

•	Силовой каскад

Дополнительную информацию см. в "ТАБЛИЦЕ ПРОВЕРКИ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTC)". информация.

[НЕ-EOBD]

Неисправности со следующими элементами загораются MIL

•	Датчик кислорода с подогревом (HO2S)

•	Датчик массового расхода воздуха (MAFS)

•	Датчик положения дроссельной заслонки (TPS)

•	Датчик температуры охлаждающей жидкости двигателя (ECTS)

•	Привод управления холостым ходом (ISCA)

•

Форсунки

•

ЕСМ

Дополнительную информацию см. в "ТАБЛИЦЕ ПРОВЕРКИ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTC)". информация.

[Осмотр]

1.	После включения зажигания убедитесь, что индикатор горит около 5 секунд, а затем гаснет.

2.	Если лампа не загорается, проверьте наличие обрыва цепи в жгуте проводов, перегоревший предохранитель или перегоревшая лампочка.

Самодиагностика

ECM отслеживает входные/выходные сигналы (некоторые сигналы постоянно и другие при определенных условиях). Когда ECM обнаруживает неисправность, он записывает диагностический код неисправности и выводит сигнал на разъем Data Link. Результаты диагностики можно прочитать с помощью MIL или HI-SCAN (Pro). Диагностическая неисправность Коды (DTC) остаются в ECM до тех пор, пока сохраняется питание от аккумуляторной батареи. Диагностика коды неисправностей, тем не менее, будут стерты, когда клемма аккумулятора или разъем ECM отключен, или с помощью HI-SCAN (Pro).

Если разъем датчика отсоединен при включенном замке зажигания горит, записывается диагностический код неисправности (DTC). В этом случае отключите отрицательную клемму аккумулятора (-) в течение 15 секунд или более, и диагностика память будет стерта.

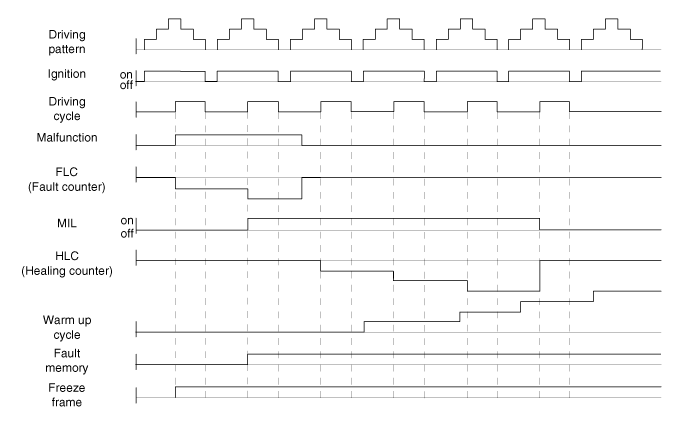

Отношения между DTC и схема вождения в системе EOBD

1.	Когда одна и та же неисправность обнаруживается и сохраняется в течение двух последовательных ездовые циклы, MIL автоматически загорится.

2.	MIL выключится автоматически, если после 3 последовательных циклов неисправности не обнаружено. циклы вождения.

Диагностический код неисправности (DTC) записывается в память ECM при неисправности. обнаруживается после двух последовательных ездовых циклов. MIL загорится при обнаружении неисправности на втором ездовом цикле.

При обнаружении пропусков зажигания будет записан код неисправности и загорится MIL, сразу же после обнаружения неисправности.

4.	Диагностический код неисправности (DTC) автоматически удаляется из памяти ECM. если та же неисправность не обнаружена в течение 40 циклов движения.

•	«Цикл прогрева» означает достаточную работу автомобиля, при которой температура охлаждающей жидкости поднялась не менее чем на 40 градусов по Фаренгейту от запуска двигателя и достигает минимальной температуры 160 градусов по Фаренгейту.

•	«Цикл движения» состоит из запуска двигателя, работы автомобиля после начала работы замкнутого контура.
