Kia Rio: система управления двигателем / электромагнитный клапан управления продувкой (PCSV)
Технические характеристики
Соленоид управления продувкой
Клапан (PCSV)
Элемент
|
Спецификация
|
Сопротивление катушки (Ом)
|
18,5–22,5 [23°C (73,4°F)]
|

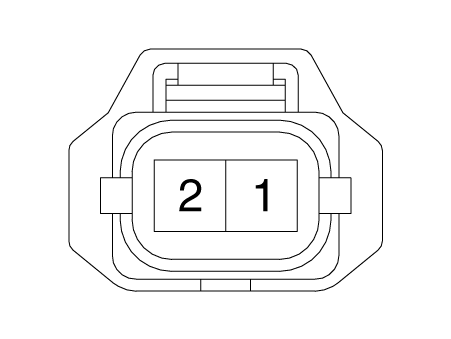

Приколоть
|
2
|
Описание и работа

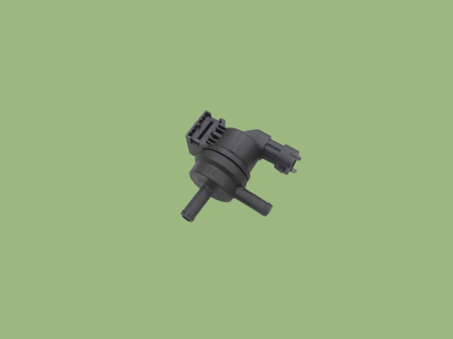

Электромагнитный клапан управления продувкой (PCSV) представляет собой электромагнитный клапан и устанавливается на
расширительный бачок и контролирует проход между адсорбером и впускным коллектором.
Испаряющиеся газы, собранные в адсорбере, подаются во впускной коллектор.
когда PCSV открыт управляющим сигналом ECM.
Принципиальные диаграммы
|

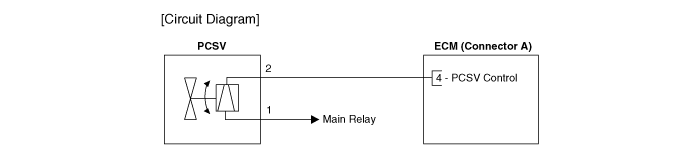

Принципиальная электрическая схема
|
Процедуры ремонта
|
2.
|
Отсоедините разъем PCSV.
|
|
3.
|
Измерьте сопротивление между клеммами 1 и 2 PCSV.
|
|
4.
|
Убедитесь, что сопротивление находится в пределах спецификации.
|
Спецификация: 18,5–22,5 [23°C (73,4°F)]
|
|
|
1.
|
Выключите зажигание и отсоедините отрицательный (-) аккумулятор.
Терминал.
|
|
2.
|

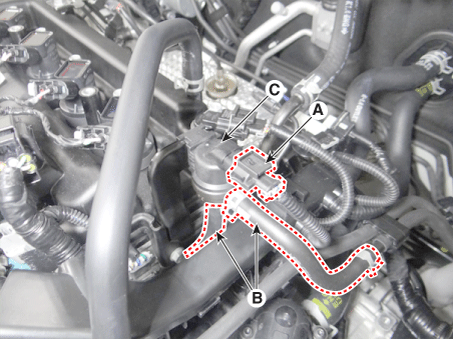

Отсоедините разъем электромагнитного клапана управления продувкой (А) и паровые шланги.
(Б).
|
|
3.
|
Снимите электромагнитный клапан управления продувкой (С).
|
|
•
|
Установите компонент с указанным моментом затяжки.
|
|
•
|
Обратите внимание, что внутреннее повреждение может произойти при падении компонента.
В этом случае используйте его после проверки.
|
|
•
|
Следите за тем, чтобы посторонние материалы не попали в клапан.
|
|
|
1.
|
Установка обратна снятию.
|
