Kia Rio 2017-2023 YB Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Датчик температуры воздуха на впуске (IATS)

Технические характеристики
Спецификация

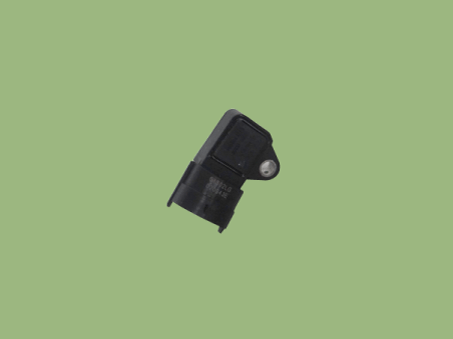

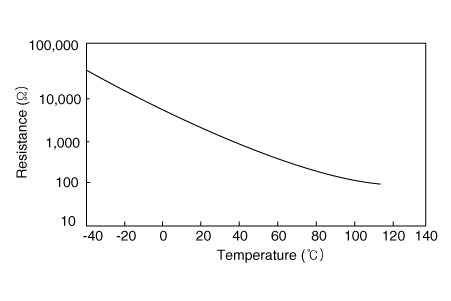

Температура воздуха на впуске Датчик (IATS)

▷ Тип: Термисторный тип

Температура
Сопротивление (кОм)
°С
°F
-40
-40
40,93 - 48,35
-30
-22
23.43 - 27.34
-20
-4
13.89 - 16.03
-10
14
8,5 - 9,7
0
32
5.38 - 6.09
10
50
3,48 - 3,90
20
68
2,31 - 2,57
30
86
1,9 - 2,1
40
104
1,08 - 1,21
50
122
0,76 - 0,85
60
140
0,54 - 0,62
70
158
0,40 - 0,45
80
176
0,29 - 0,34
90
194
0,22 - 0,26
100
212
0,17 - 0,20
110
230
0,13 - 0,15
120
248
0,10 - 0,12
130
266
0,08 - 0,09

Описание и работа
Описание

Датчик температуры впускного воздуха (IATS) встроен в датчик абсолютного давления во впускном коллекторе. Датчик и определяет температуру всасываемого воздуха.

Для точного расчета количества воздуха необходима коррекция температуры воздуха. потому что плотность воздуха зависит от температуры. Таким образом, ECM использует не только Сигнал MAPS, а также сигнал IATS. Этот датчик имеет отрицательный температурный коэффициент (NTC), а его сопротивление обратно пропорционально температуре.

Принципиальные диаграммы

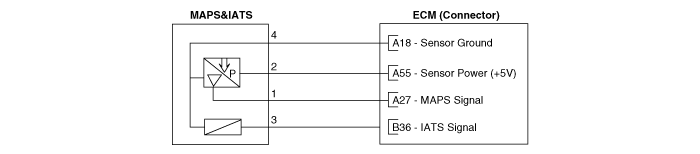

Принципиальная электрическая схема

Процедуры ремонта
осмотр
1.

Выключите зажигание.

2.

Отсоедините разъем IATS.

3.

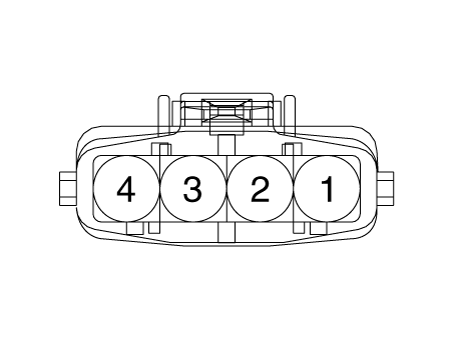

Измерьте сопротивление между клеммами 3 и 4 IATS.

4.

Убедитесь, что сопротивление находится в пределах спецификации.

Температура
Сопротивление (кОм)
°С
°F
-40
-40
40,93 ~ 48,35
-30
-22
23.43 ~ 27.34
-20
-4
13.89 ~ 16.03
-10
14
8,5 ~ 9,7
0
32
5,38 ~ 6,09
10
50
3,48 ~ 3,90
20
68
2,31 ~ 2,57
30
86
1,9 ~ 2,1
40
104
1,08 ~ 1,21
50
122
0,76 ~ 0,85
60
140
0,54 ~ 0,62
70
158
0,40 ~ 0,45
80
176
0,29 ~ 0,34
90
194
0,22 ~ 0,26
100
212
0,17 ~ 0,20
110
230
0,13 ~ 0,15
120
248
0,10 ~ 0,12
130
266
0,08 ~ 0,09

Удаление
1.

Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

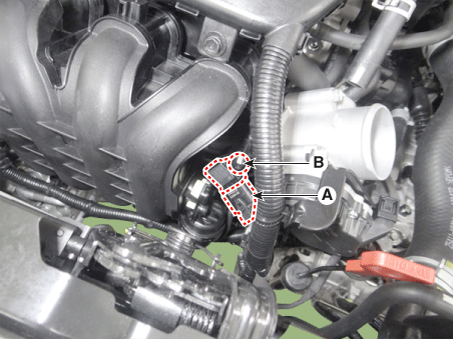

Отсоедините разъем датчика абсолютного давления в коллекторе (А).

3.

Выверните установочный винт (B) и снимите датчик с расширительный бак.

Монтаж
•

Установите компонент с указанным моментом затяжки.

•

Обратите внимание, что внутреннее повреждение может произойти при падении компонента. В этом случае используйте его после проверки.

•

Вставьте датчик в установочное отверстие и будьте осторожны, чтобы не повредить при установке.

1.

Установка обратна снятию.

Поиск неисправностей

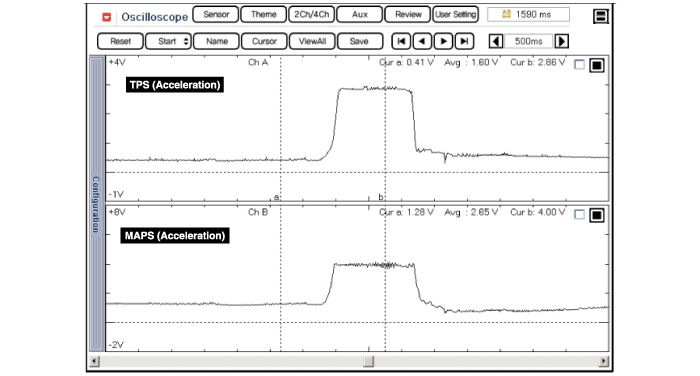

Форма волны

Датчик абсолютного давления во впускном коллекторе (MAPS)
Технические характеристики Спецификация Абсолютное давление в коллекторе Сенсор (КАРТА) ▷ Тип: Пьезорезистивный датчик давления Давление [кПа (кгс/см², psi)] Выход ...
Датчик температуры охлаждающей жидкости двигателя (ECTS)
Технические характеристики Спецификация Температура охлаждающей жидкости двигателя Датчик (ECTS) ▷ Тип: Термисторный тип Температура Сопротивление (кОм) °С ...
