Kia Optima: Система подачи топлива / Модуль топливного насоса

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Управление двигателем/топливная система / Система подачи топлива / Модуль топливного насоса

Технические характеристики

Спецификация

Предметы		Спецификация
Ток (А)		Макс. 6,0
Напряжение питания (В)		12
Давление топлива	бар	3,3 - 3,7
	кПа	330 - 370
	кгс/см²	3,365 - 3,772
	пси	47,86 - 53,66

Отправитель топлива

Позиция	Сопротивление (Ом)	Емкость (л)
Е	297 - 305	2
1/2	80 - 84	30,7
Ф	14 - 16	58,3

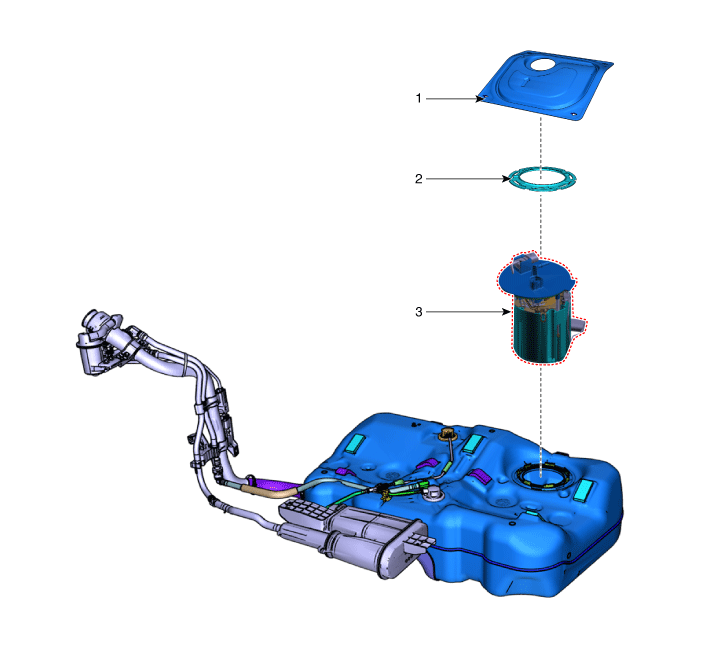

Компоненты и расположение компонентов

Компонент

1. Сервисная крышка
2. Крышка пластины

3. Модуль топливного насоса

Процедуры ремонта

осмотр

Систему подачи топлива можно быстрее диагностировать на наличие неисправностей с помощью с помощью системы диагностики автомобиля (KDS). (См. «Руководство по кодам неисправности»)

KDS предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает диагностический код неисправности (код неисправности)

(2)	Данные датчика: проверяет состояние входных/выходных значений системы.

(3)	Принудительная работа: проверяет рабочее состояние системы.

(4)	Дополнительные функции: управление опциями системы, регулировка нулевой точки и другие функции

Проверка компонентов

Топливный насос

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите модуль топливного насоса.

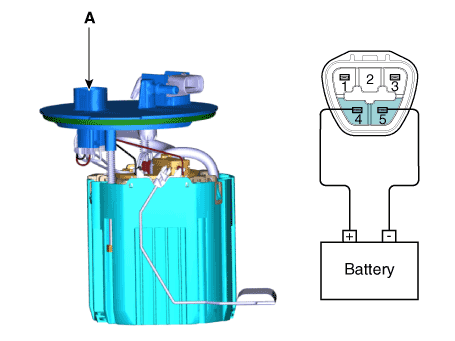

Проверить работу двигателя, подключив разъем (А) топливного насоса к питанию (4) и земля (5).

Приколоть	Описание
1	Сигнал датчика топлива (+)
2	-
3	Масса датчика топлива (-)
4	Топливный насос (+)
5	Топливный насос (-)

Датчик топлива

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите топливный насос в сборе.

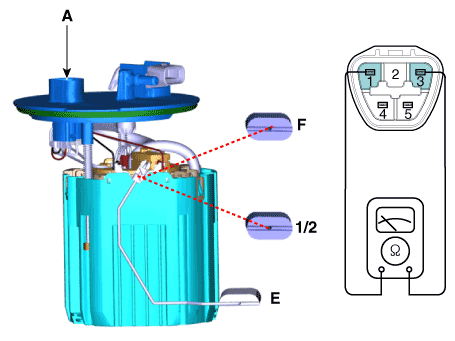

С помощью омметра измерьте сопротивление между выводами 1 и 3 разъем датчика (A) на каждом уровне поплавка.

Приколоть	Описание
1	Сигнал датчика топлива (+)
2	-
3	Масса датчика топлива (-)
4	Топливный насос (+)
5	Топливный насос (-)

Также проверьте плавность изменения сопротивления при перемещении поплавка. от «Е» до «Ф».

Позиция	Сопротивление (Ом)	Емкость (л)
Е	297 - 305	2
1/2	80 - 84	30,7
Ф	14 - 16	58,3

Удаление

Сбросьте остаточное давление в топливопроводе.

(См. Система подачи топлива — «Сбросьте остаточное давление в топливопроводе»)

При снятии реле топливного насоса появляется диагностический код неисправности. (DTC). Удалите код с помощью KDS после завершения Работа "Сбросьте остаточное давление в топливной магистрали".

2.	Отсоедините отрицательную клемму аккумулятора.

3.	Снимите подушку заднего сиденья. (См. Кузов — «Заднее сиденье в сборе»)

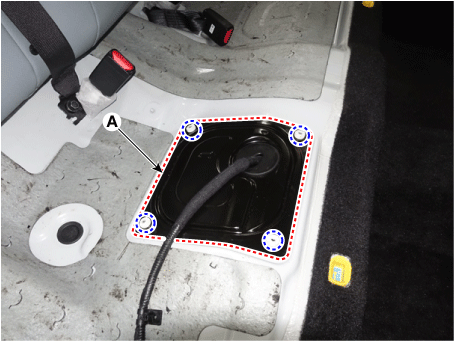

4.	Снимите сервисную крышку топливного насоса (А).

5.	Отсоедините разъемы (А, В, С). A : Разъем топливного насоса B : Разъем датчика давления в топливном баке C : Быстроразъемный соединитель трубки подачи топлива

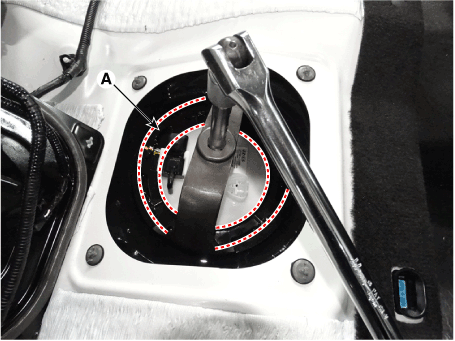

6.	Снимите топливный насос после снятия крышки пластины (А) с помощью Нержавеющая сталь (09310-B8100).

Монтаж

1.	Установите в порядке, обратном снятию.
