Kia Optima: Crash Pad / Приборная панель
Компоненты и расположение компонентов

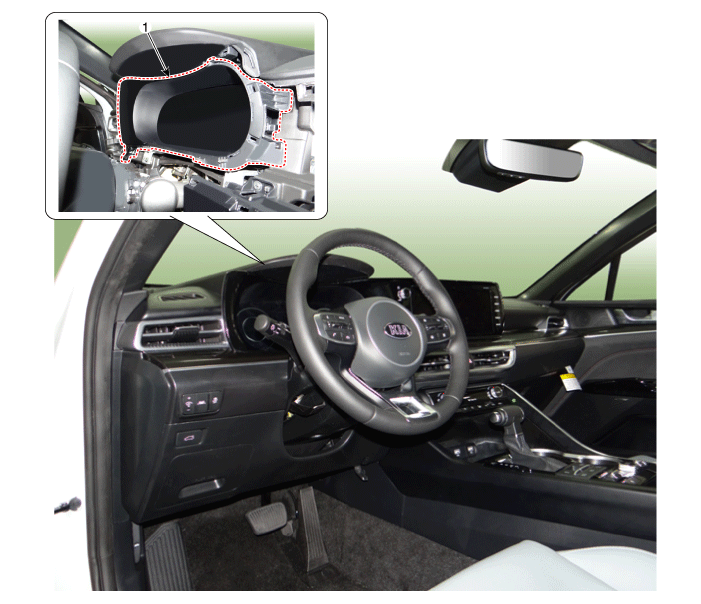

1. Приборная панель кластера
|
|
Процедуры ремонта
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
1.
|
Опустите рулевое колесо.
|
|
2.
|
Снимите нижнюю панель аварийной подушки.
(См. Crash Pad — «Нижняя панель Crash Pad»)
|
|
3.
|
Снимите головное аудио/AVN устройство.
(См. Электрическая система кузова — «A/V-навигация»)
|
|
4.
|

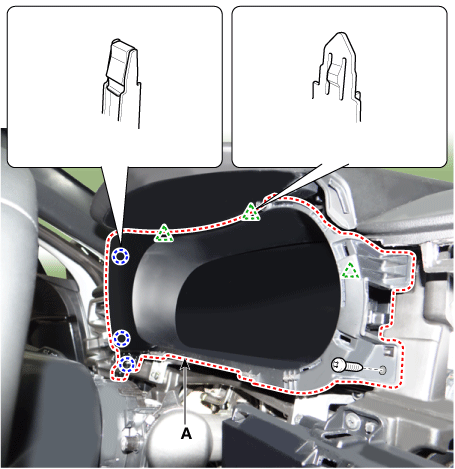

Ослабьте крепежные винты и снимите лицевую панель кластера (А).
|
|
5.
|
Для установки выполните процедуру удаления в обратном порядке.
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
Компоненты и расположение компонентов
Компоненты
1. Боковая крышка аварийной площадки [LH]
2. Боковая крышка аварийного щитка [RH]
3. Защитная накладка в сборе
4. Нижняя панель аварийного щитка
...
Компоненты и расположение компонентов
Расположение компонента
1. Нижняя панель аварийного щитка
Процедуры ремонта
Замена
...
