Kia Optima: Система подачи топлива/топливный бак

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Управление двигателем/топливная система / Система подачи топлива / Топливный бак

Технические характеристики

Элемент	Спецификация
Топливный бак	Емкость	60 л (15,8 галлона США, 63,4 кварты США, 52,8 литр. кварты)

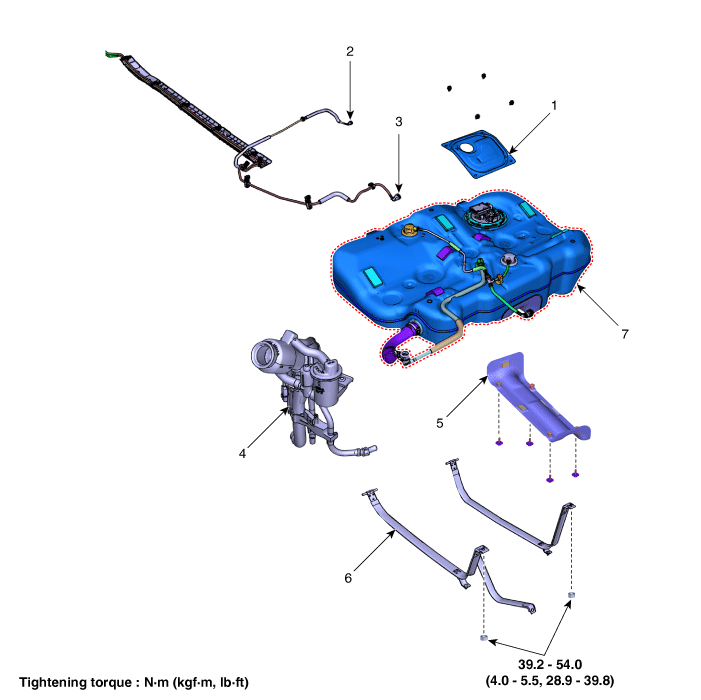

Компоненты и расположение компонентов

Компонент

1. Сервисная крышка
2. Быстроразъемный соединитель трубки подачи топлива
3. Быстроразъемный соединитель Vapor Tube
4. Заливная горловина в сборе

4. Тепловой протектор
5. Лента топливного бака
5. Топливный бак готов

Процедуры ремонта

Удаление

1.	Сбросьте остаточное давление в топливопроводе. (См. Система подачи топлива — «Сбросьте остаточное давление в топливопроводе»)

2.	Снимите подушку заднего сиденья. (См. Кузов — «Заднее сиденье в сборе»)

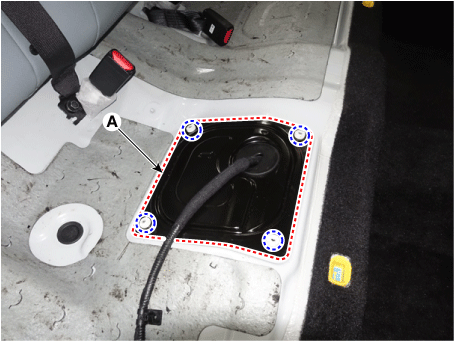

3.	Снимите сервисную крышку топливного насоса (А).

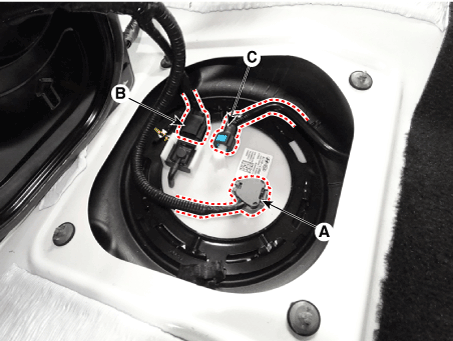

4.	Отсоедините разъемы (А, В, С). A : Разъем топливного насоса B : Разъем датчика давления в топливном баке C : Быстроразъемный соединитель трубки подачи топлива

5.	Снимите задний глушитель. (См. Механическая система двигателя — «Глушитель»)

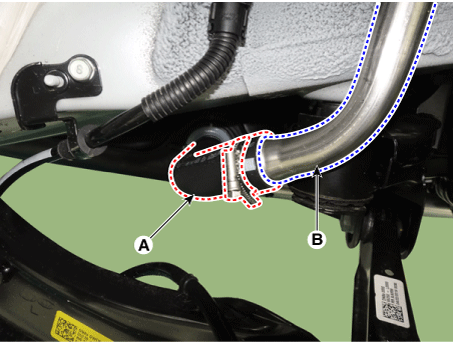

6.	Отсоедините заливной шланг (А) от заливной трубы (В), освободив зажим.

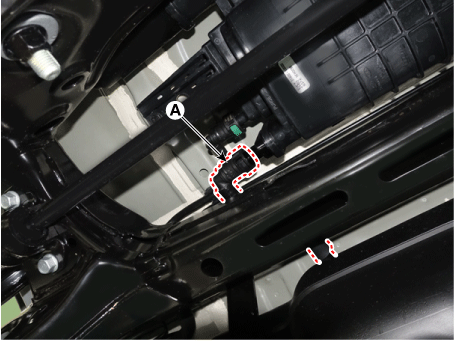

7.	Отсоедините быстроразъемный соединитель выравнивающего шланга (A).

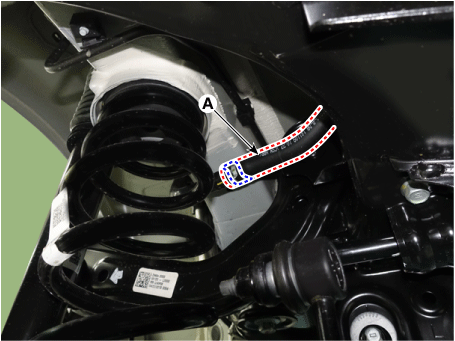

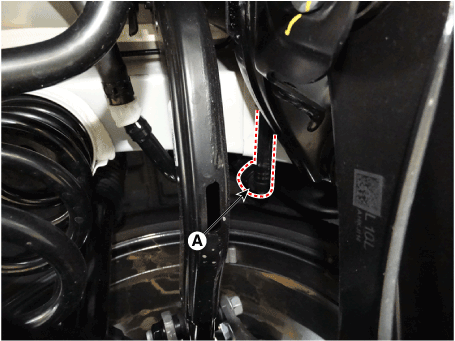

8.	Отделите вентиляционный шланг (А).

9.	Отдельный быстроразъемный соединитель шланга парового шланга (A).

10.

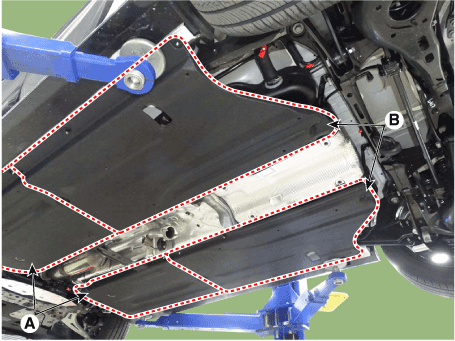

Снимите переднюю нижнюю крышку пола (A) и заднюю нижнюю крышку пола. (Б).

Момент затяжки :

Болт: 7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-сила·фут)

Гайка: 3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-сила·фут)

11.

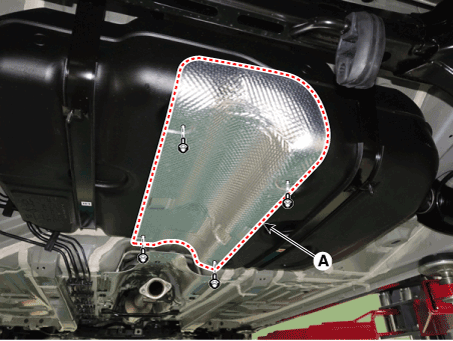

Снимите термозащитный кожух (А).

Момент затяжки :

7,9–11,7 Н·м (0,8–1,2 кгс·м, 5,8–8,6 фунт-фут)

12.	Подоприте топливный бак домкратом.

13.

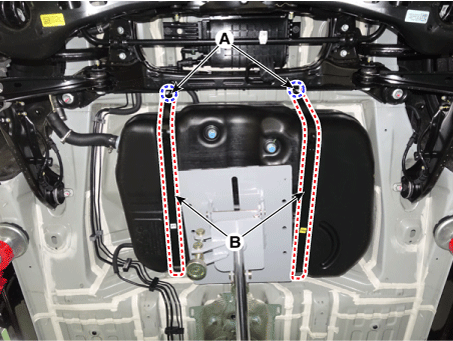

Снимите хомут топливного бака (В) после ослабления крепежных гаек (А).

Момент затяжки :

40,0–53,9 Н·м (4,0–5,5 кгс·м, 29,0–39,7 фунт-фут)

14.	Снимите топливный бак с автомобиля.

Монтаж

1.	Установите в порядке, обратном снятию.
