Kia Optima: Система подачи топлива / Топливный фильтр

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Управление двигателем/топливная система / Система подачи топлива / Топливный фильтр

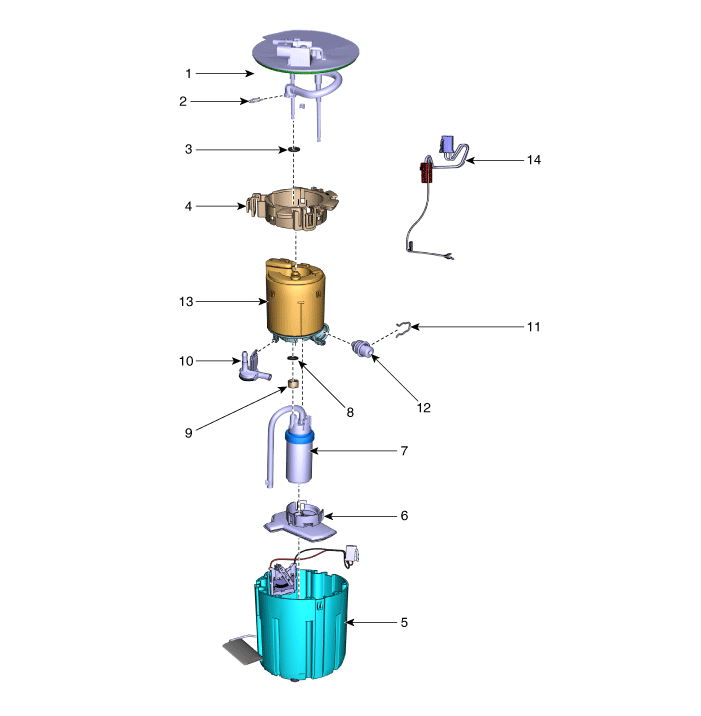

Компоненты и расположение компонентов

Компонент

1. Пластина в сборе
2. Клип
3. Уплотнительное кольцо
4. Кронштейн
5. Чашка топливного бака
6. Фильтр топливного насоса
7. Топливный насос и трубка в сборе

8. Уплотнительное кольцо
9. Распорка
10. Вспомогательный насос
11. Зажим
12. Регулятор давления топлива
13. Топливный фильтр
14. Электропроводка

Процедуры ремонта

Удаление

1.	Снимите модуль топливного насоса. (См. Система подачи топлива — «Модуль топливного насоса»)

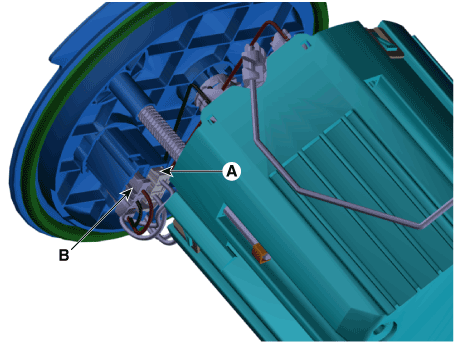

2.	Отсоедините разъем электродвигателя топливного насоса (А) и разъем датчика уровня топлива. (Б).

3.	Снимите быстроразъемный соединитель трубки подачи топлива (В) после снятия зажима (А).

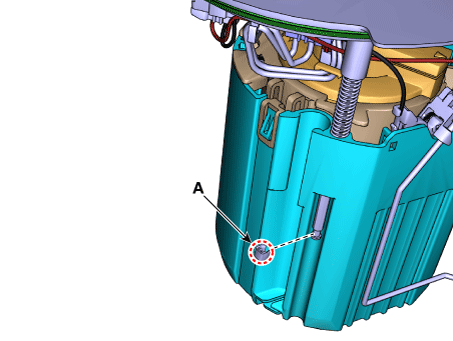

4.	Снимите пробку (А) с трубы пластины.

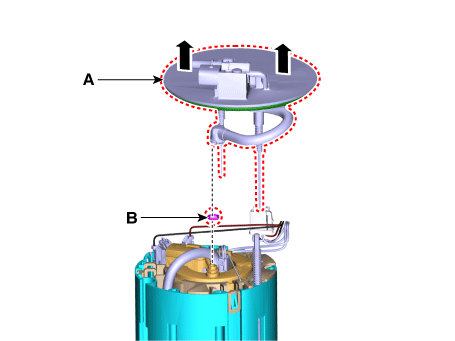

5.	Снимите головку в сборе (A) и уплотнительное кольцо (B).

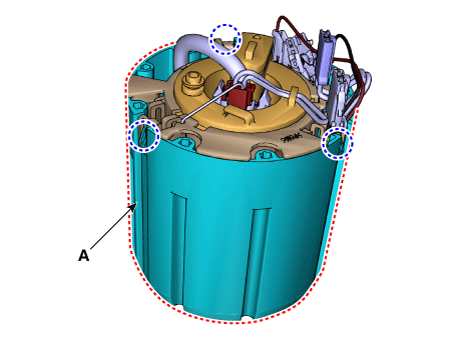

6.	Снимите чашку резервуара (А) после освобождения фиксирующих крючков.

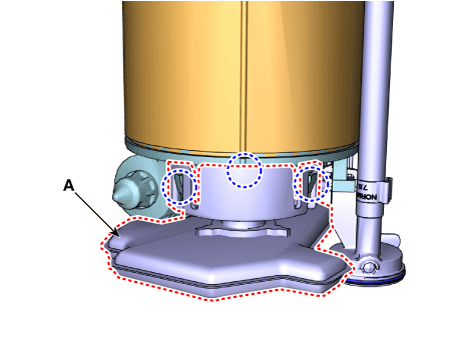

7.	Снимите фильтр насоса (А) после освобождения фиксирующих крючков.

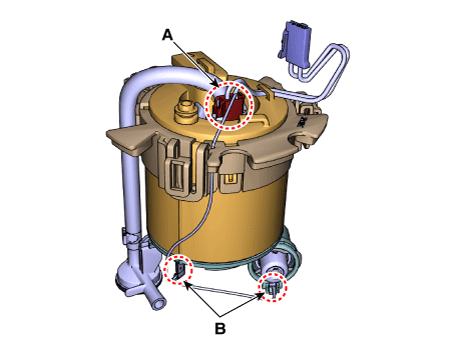

8.	Снимите проводку с топливного фильтра после отключения топливного насоса. разъем (А) и массу (В).

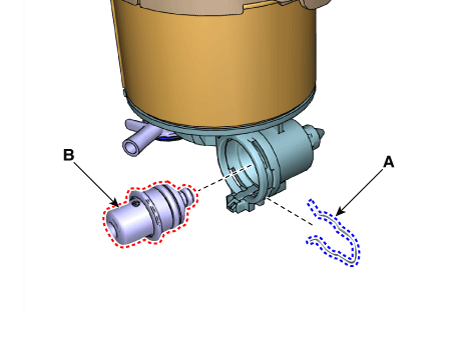

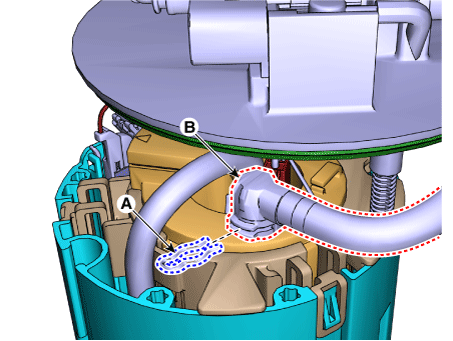

9.	Снимите регулятор давления топлива (В), предварительно сняв фиксирующую скобу. (А).

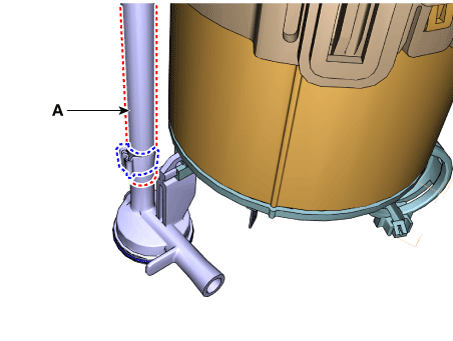

10.	Отсоедините шланг топливного насоса (А) после освобождения хомута.

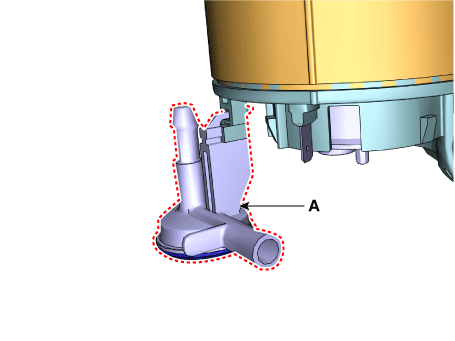

11.	Снимите вспомогательный насос (А), освободив фиксирующий крюк.

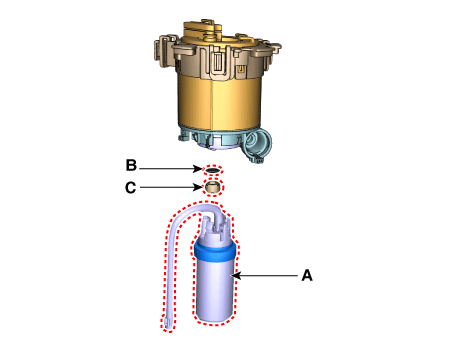

12.	Снимите уплотнительное кольцо (B) и прокладку (C) после снятия топливного насоса и трубки. (А).

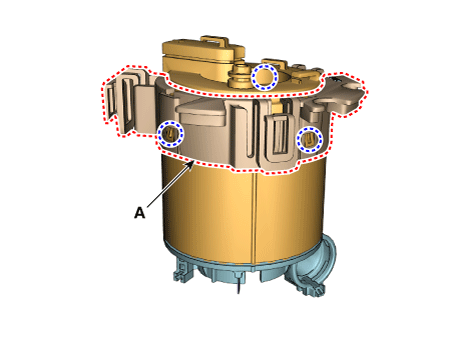

13.	Снимите кронштейн (А) с топливного фильтра.

Монтаж

1.	Установите в порядке, обратном снятию.

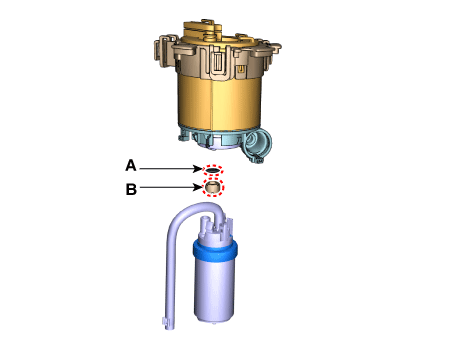

•	Будьте осторожны, чтобы не пропустить уплотнительное кольцо (A) и прокладку (B) при сборке. топливный насос.

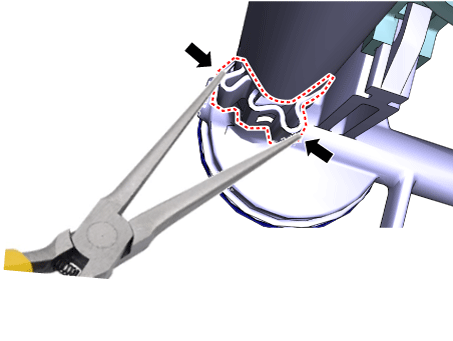

•	Обязательно установите клипсу с помощью инструмента.

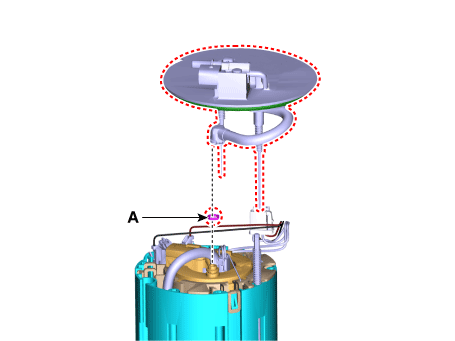

•	Соблюдайте осторожность, чтобы не пропустить уплотнительное кольцо (А) при сборке пластины.
