Технические характеристики

Спецификация

Ускоритель	Выходное напряжение (В) [Vref = 5,0 В]
Позиция	АПС1	АПС2
КТ	0,7 - 0,8	0,33 - 0,43
В.О.Т.	4.13 - 4.22	2.04 - 2.13

Описание и работа

Описание

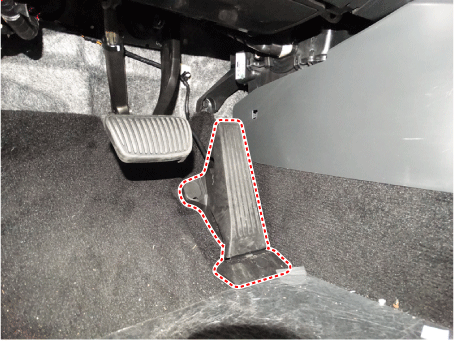

•	Датчик положения акселератора (APS) установлен на педали акселератора модуль и определяет угол поворота педали акселератора.

•	APS является одним из самых важных датчиков в системе управления двигателем. поэтому он состоит из двух датчиков, которые адаптируют индивидуальную мощность датчика и линия земли.

•	Второй датчик контролирует первый датчик, и его выходное напряжение равно половину первого.

•	Если соотношение датчиков 1 и 2 выходит за допустимые пределы (примерно 1/2), диагностическая система считает, что это ненормально.

Принципиальные диаграммы

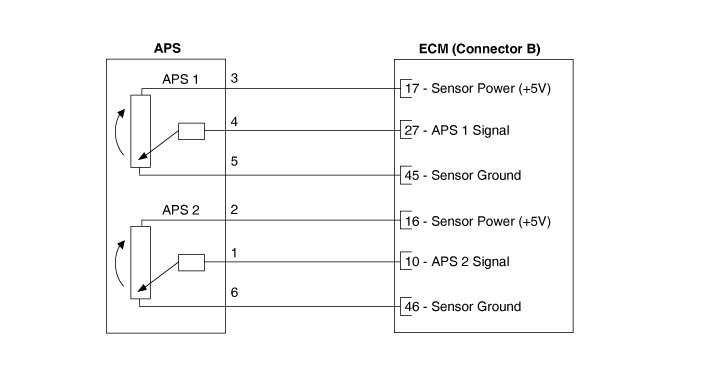

Принципиальная электрическая схема

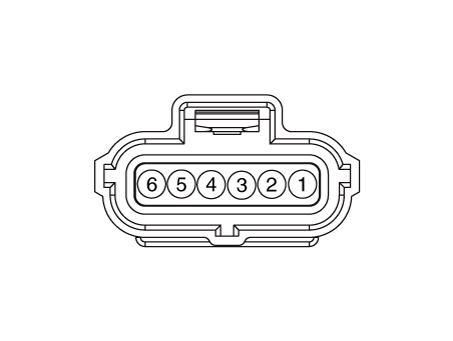

Соединитель жгута

Процедуры ремонта

осмотр

Систему управления двигателем можно быстрее диагностировать на наличие неисправностей. с помощью системы диагностики автомобиля (KDS). (См. «Руководство по кодам неисправности»)

KDS предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает диагностический код неисправности (код неисправности)

(2)	Данные датчика: проверяет состояние входных/выходных значений системы.

(3)	Принудительная работа: проверяет рабочее состояние системы.

(4)	Дополнительные функции: управление опциями системы, регулировка нулевой точки и другие функции

Проверка компонентов

1.	Подключите KDS к разъему канала передачи данных (DLC).

2.	Включите зажигание.

Измерьте выходное напряжение APS 1 и 2 на C.T и W.O.T.

Ускоритель	Выходное напряжение (В) [Vref = 5,0 В]
Позиция	АПС1	АПС2
КТ	0,7 - 0,8	0,33 - 0,43
В.О.Т.	3,98 - 4,22	1,93 - 2,17

Удаление

1.	Отсоедините отрицательную клемму аккумулятора.

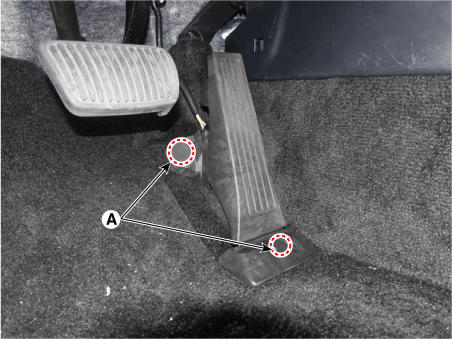

2.	Откройте монтажную крышку (А).

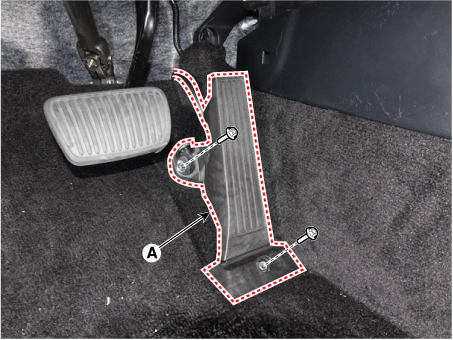

Снимите модуль педали акселератора (А) после ослабления крепления. болты.

Момент затяжки :

6,9–10,7 Н·м (0,7–1,1 кгс·м, 5,0–7,9 фунт·фут)

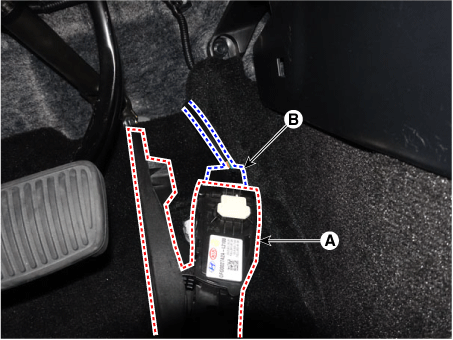

4.	Снимите разъем (А) с модуля педали акселератора (В).

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. В этом случае используйте его после проверки.

1.	Установите в порядке, обратном снятию.
