Kia Optima: Система приводных ремней / Демпферный шкив коленчатого вала

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Механическая система двигателя / Система приводного ремня / Демпферный шкив коленчатого вала

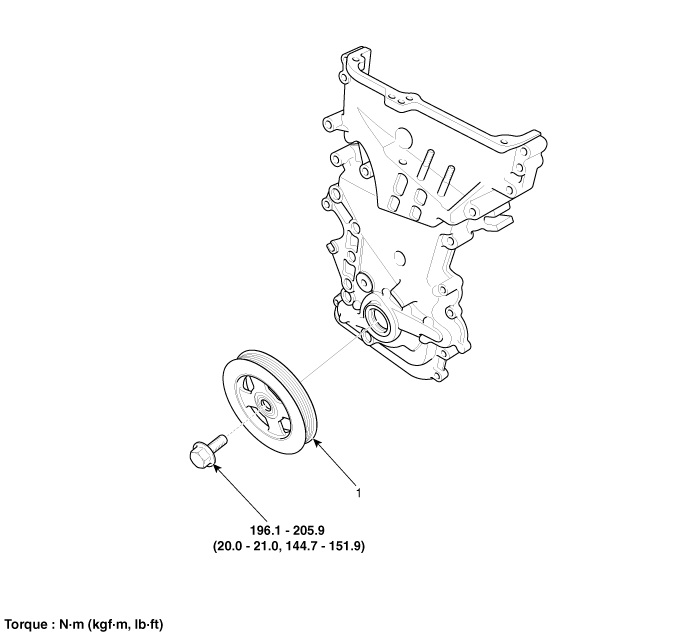

Компоненты и расположение компонентов

Компоненты

1. Демпферный шкив коленчатого вала

Процедуры ремонта

Снятие и установка

1.	Снимите правое переднее колесо.

2.	Снимите приводной ремень. (См. Система приводного ремня — «Приводной ремень»)

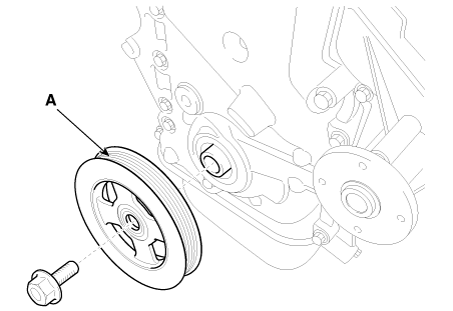

Снимите демпферный шкив коленчатого вала (А).

Момент затяжки :

196,1–205,9 Н•м (20,0–21,0 кгс•м, 144,7–151,9 фунт·фут)

Не нажимайте на шкив и не применяйте чрезмерное усилие, чтобы предотвратить резиновая часть от деформации.

Существует два способа удержания зубчатого венца при снятии демпферный шкив коленвала.

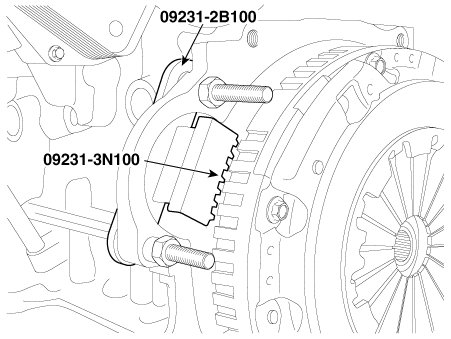

•	Установите SST (09231-2B100, 09231-3N100), чтобы удерживать зубчатый венец после снятия стартера.

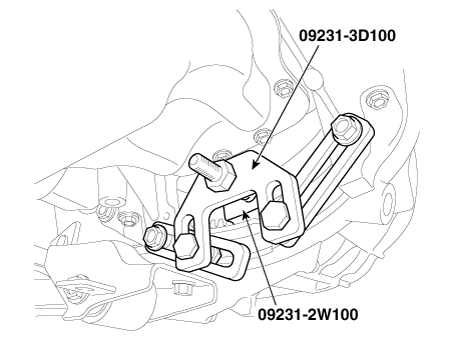

•	Установите SST (09231-3D100, 09231-2W100), чтобы удерживать зубчатый венец после снятия сервисной крышки.

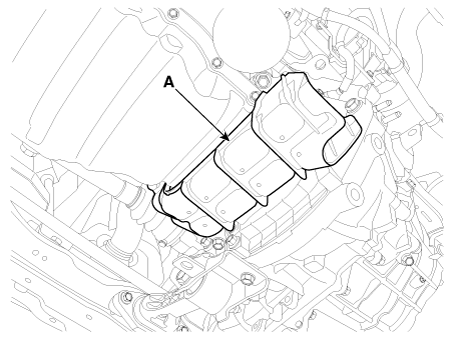

Снимите воздуховод (А).

Момент затяжки :

8,8–13,7 Н•м (0,9–1,4 кгс•м, 6,5–10,1 фунт·фут)

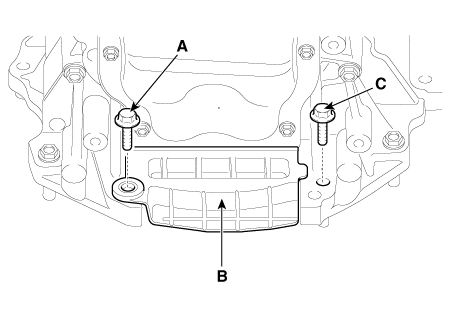

2)	Снимите болт крепления коробки передач (А) и сервисное крышку (B) на дне нижнего картера.

3)	Снимите болт крепления коробки передач (C) в нижней части. нижнего картера.

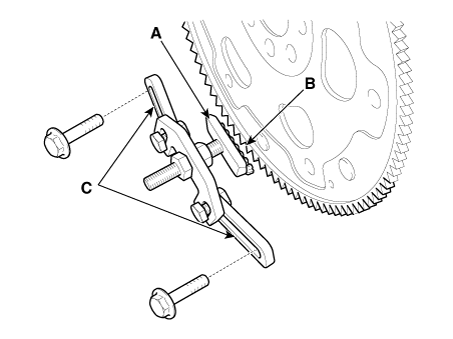

4)	Отрегулируйте длину держателя (A) так, чтобы пазы держателя вставляется в зубчатые венцы (В) на ближайшем позиция.

5)	Отрегулируйте угол и длину звеньев (C) так, чтобы два болта крепления коробки передач можно вкрутить в оригинальные установочные отверстия.

6)	Установите SST с помощью двух болтов крепления коробки передач. Плотно затяните болты и гайки держателя и звеньев.

4.	Установите в порядке, обратном снятию.

осмотр

Проверить демпферный шкив коленчатого вала на наличие вибрации при вращении, отложений масляной пыли V-образной части. При необходимости замените.
