Kia Picanto: электрическая система кузова / система AVN

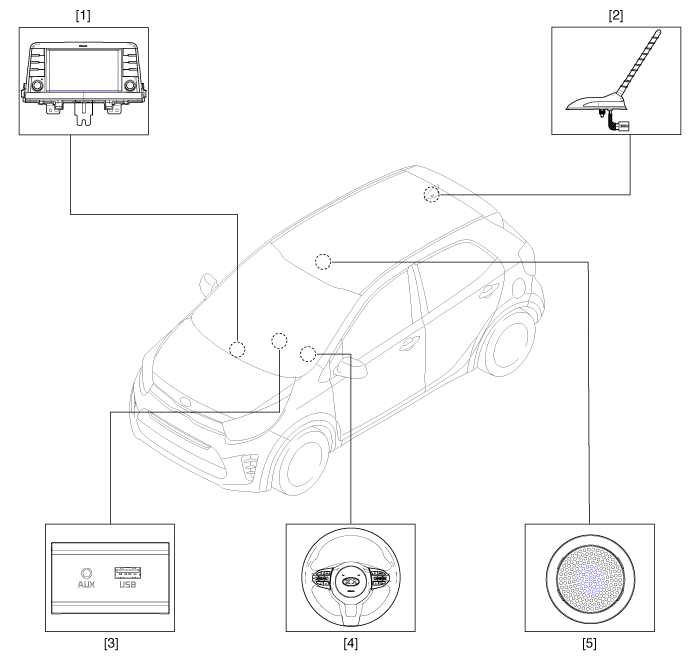

Компоненты и расположение компонентов
1 . Головное устройство АВН
2. Антенна на крыше (радио+GPS/GNSS+DAB+GSM)
3. Мультимедийный разъем
|
4 . Пульт дистанционного управления на руль (SWRC)
5 . Громкая связь микрофон
|
Описание и работа
система АВН
Система AVN упрощает управление системой и унифицирует транспортное средство
отображение информации и пользовательской информации, улучшает поиск информации
и опыт эксплуатации.
система в основном состоит из клавиатуры для работы
комбинированная функция, ЖК-монитор, головное устройство с громкой связью Bluetooth
звонки, распознавание голоса и навигация, музыкальный усилитель и медиа
устройство, которое подключается к другим внешним устройствам.
|
1.
|
Упрощение пользовательского интерфейса: мультимедийная информация и информация об автомобиле отображаются на мониторе.
|
|
2.
|
Сетевые электронные компоненты: эффективная передача информации по шине CAN.
|
|
3.
|
Интегрированы современные технологии:
|
•
|
Голос
Распознавание: эта функция распознает голосовые команды пользователя для
манипулировать системой. Пользователь может отдавать голосовые команды для управления AV
система, Bluetooth-телефон и навигация.
|
|
•
|
Bluetooth
Звонки в режиме громкой связи: это соответствует международному стандарту беспроводной связи.
стандарты связи и использует технологию Bluetooth, принятую в большинстве
в настоящее время запущены мобильные телефоны. После подключения драйвер
автоматически подключается каждый раз, когда он садится в машину.
|
|
•
|
USB
возможность подключения: внешние музыкальные проигрыватели, такие как USB-накопитель
или MP3 можно подключить и воспроизвести с помощью автомобильных динамиков.
|
|

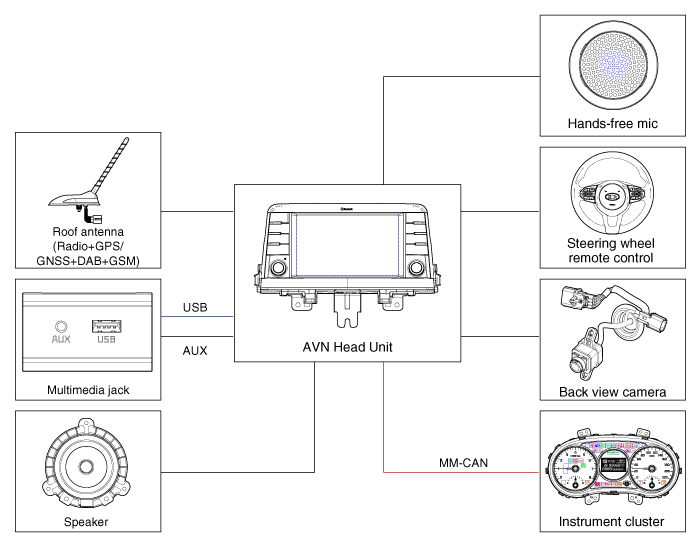

Блок-схема системы
|
•
|
MM-CAN: локальная сеть мультимедийных контроллеров
|
Ограничения навигационной системы
Состояние приема сигнала GPS
Как
частота спутников GPS принимается/передается по прямой линии,
прием может не работать, если объект находится на антенне GPS или рядом с ней
или при путешествии в следующих условиях:
|
•
|
Подземные парковочные сооружения
|
|
•
|
Дороги в лесных массивах
|
|
•
|
Места возле высотных зданий
|
Отображение положения автомобиля
|
1.
|
Если
многопроходные ошибки возникают из-за отражений от зданий или связанных с ними
причин, отметка текущего положения на навигационной панели может отличаться от
фактическое положение автомобиля.
|
|
2.
|
положение автомобиля на навигации может отличаться от
фактическое положение, если транспортное средство находится в следующем месте или движется
состояние. В этом случае поезжайте в течение короткого периода времени, чтобы
автоматически корректировать местоположение автомобиля в соответствии с картой или GPS
информация. (В некоторых случаях это может занять несколько минут.)
|
•
|
При движении по крутой Y-образной дороге текущее положение может отображаться в противоположном направлении.
|
|
•
|
Если
транспортное средство загружается на автомобильное транспортное средство, ток
метка положения может остановиться на последней позиции перед загрузкой.
|
|
•
|
При движении по спиралевидной дороге.
|
|
•
|
При движении в гористой местности с крутыми поворотами или резкими торможениями.
|
|
•
|
Когда
въезд на дорогу после выезда из подземной парковки,
строительная конструкция парковки или поворотная платформа с несколькими поворотами.
|
|
•
|
Когда шины были недавно заменены (особенно при использовании запасных или нешипованных шин)
|
|
•
|
Если клемма аккумулятора снята.
|
|
•
|
При движении по городским улицам текущее положение может отображаться на противоположной стороне или в положении для бездорожья.
|
|
•
|
Когда
изменение уровня масштабирования с максимального уровня масштабирования на другой
уровень масштабирования, метка текущего положения может отображаться на другом
дорога.
|
|
•
|
При движении в плотном потоке с частыми остановками или перекрестками.
|
|
•
|
При движении по скользкой дороге, например, по сильному песку, снегу и т.
|
|
•
|
При движении с установленными цепями противоскольжения.
|
|
•
|
При использовании шины с неправильным размером.
|
|
•
|
Когда давление во всех 4 шинах отличается друг от друга.
|
|
•
|
Когда заменяемая шина является изношенной или бывшей в употреблении шиной (особенно нешипованной шиной, прошедшей 2-й сезон и т. д.).
|
|
•
|
При движении рядом с высотными зданиями
|
|
•
|
Если установлен багажник на крыше
|
|
•
|
При движении на высокой скорости или после расчета дальнего маршрута.
|
|
Руководство по маршруту
Надлежащее ведение по маршруту может не выполняться из-за условий поиска или положения водителя.
|
•
|
Во время движения по прямой дороге может быть дано указание двигаться прямо.
|
|
•
|
Руководство не может быть дано после поворота на перекрестке.
|
|
•
|
Надлежащее руководство может не даваться на определенных перекрестках.
|
|
•
|
Может произойти ведение по маршруту, сигнализирующее о въезде в запретную зону (запретная зона, строящаяся дорога и т. д.).
|
|
•
|
Руководство
может быть указано место рядом с фактическим пунктом назначения, если дороги к
фактическое место назначения не существует или слишком узкое.
|
|
•
|
Неправильный
голосовые подсказки могут быть даны, если транспортное средство отклоняется от назначенного
маршрут (например, если он повернул на перекрестке, на котором
руководствоваться, чтобы идти прямо.).
|
|
•
|
Руководство по маршруту может не предоставляться в случае отсутствия или неверных картографических данных.
|
Перерасчет маршрута
После проведения пересчета маршрута могут возникнуть следующие явления.
|
•
|
Наведение может быть дано для положения, отличного от текущего положения, если транспортное средство поворачивало на перекрестке.
|
|
•
|
Пересчет маршрута может занять больше времени при движении на высокой скорости.
|
|
•
|
Может появиться сигнал ведения по маршруту для разворота в зоне, запрещенной для разворота.
|
|
•
|
В некоторых случаях ведение по маршруту может сигнализировать водителю о въезде в запретную зону (запретная зона, строящаяся дорога и т. д.).
|
|
•
|
Руководство
может быть указано место рядом с фактическим пунктом назначения, если дороги к
фактическое место назначения не существует или слишком узкое.
|
|
•
|
Неправильный
голосовые подсказки могут быть даны, если транспортное средство отклоняется от назначенного
маршрут (например, если он поворачивает на перекрестке, на котором
руководствоваться, чтобы идти прямо.).
|
