Kia Picanto: система AVN / пульт дистанционного управления AVN

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Система АВН / Пульт дистанционного управления AVN

Компоненты и расположение компонентов

Компоненты

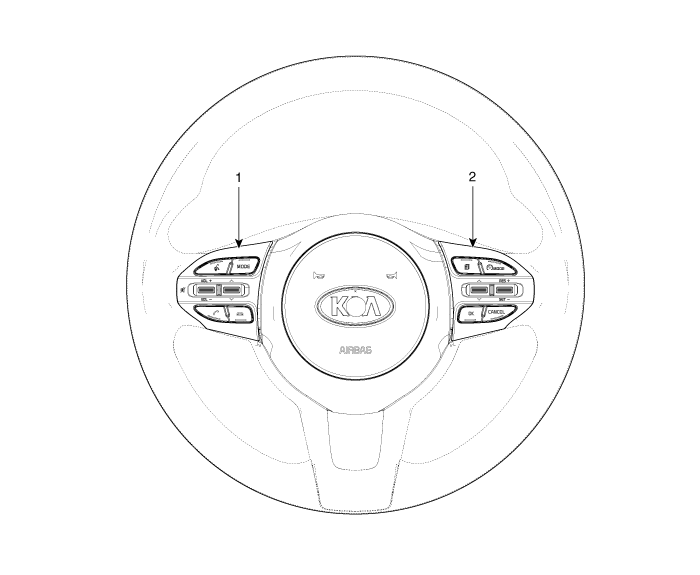

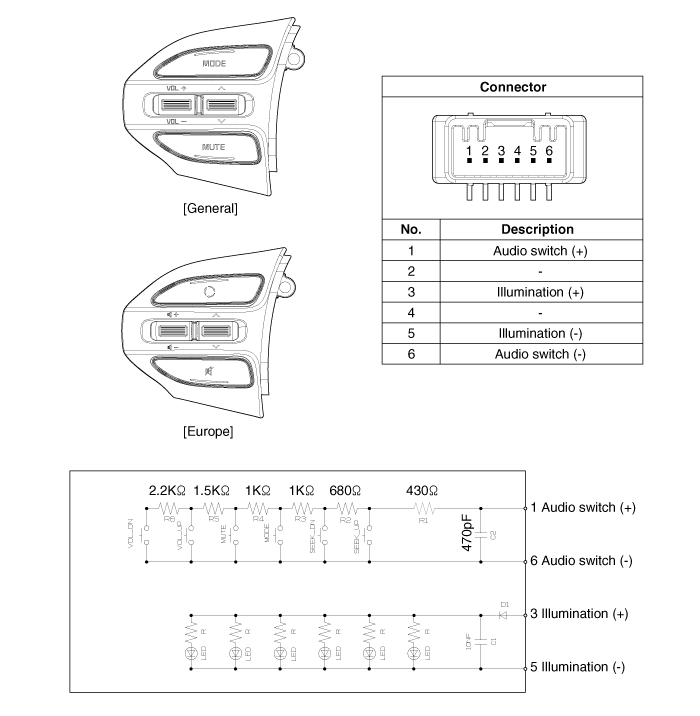

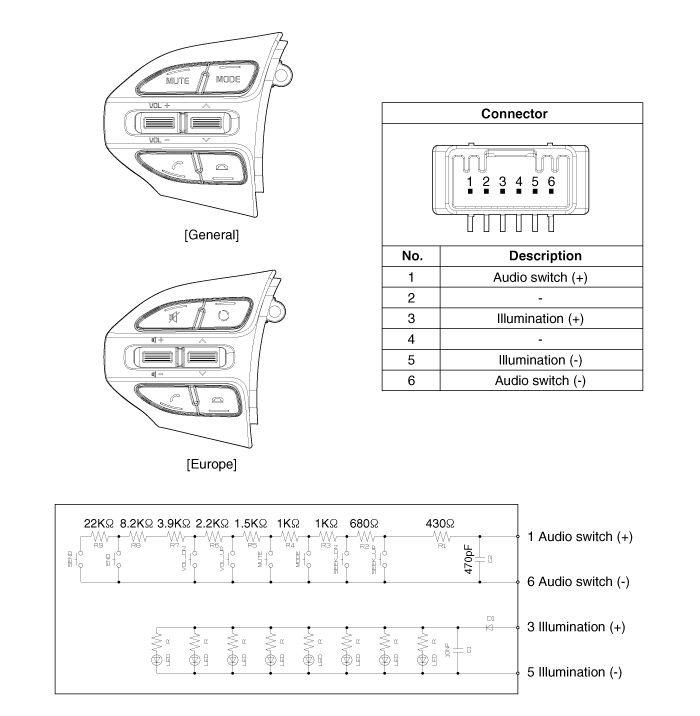

1. Левый переключатель дистанционного управления
(Аудио + Громкая связь + Голос)

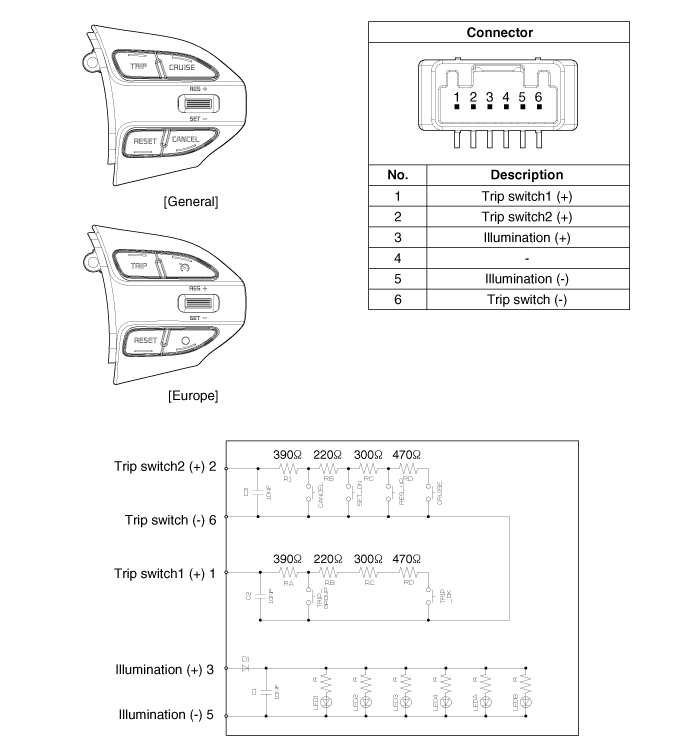

2. Правый переключатель дистанционного управления
(Круиз + бортовой компьютер)

Принципиальные диаграммы

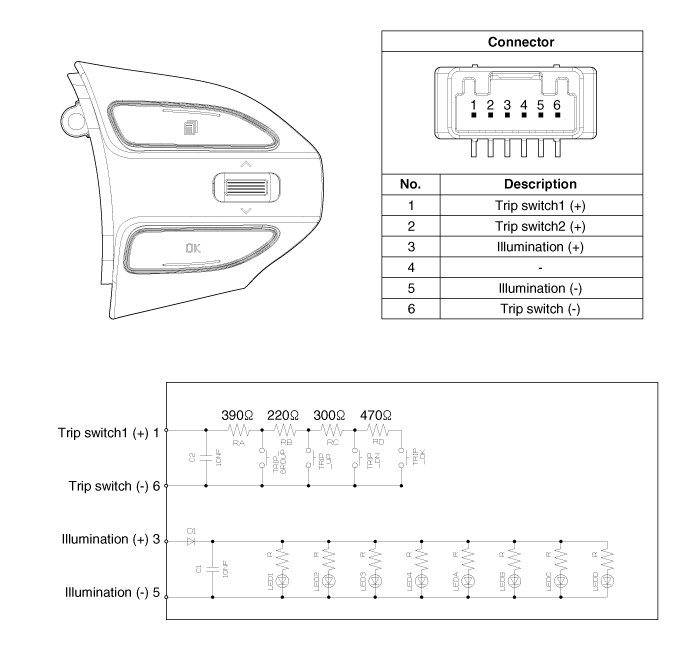

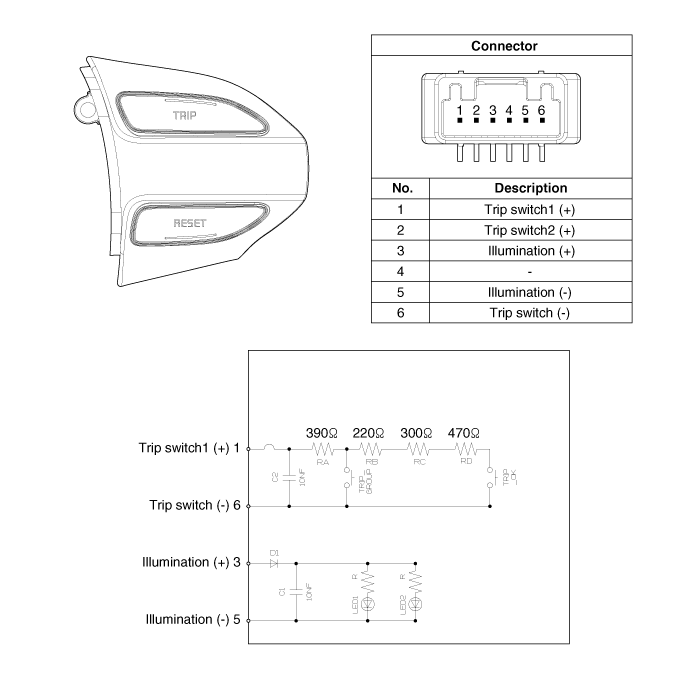

Принципиальная электрическая схема

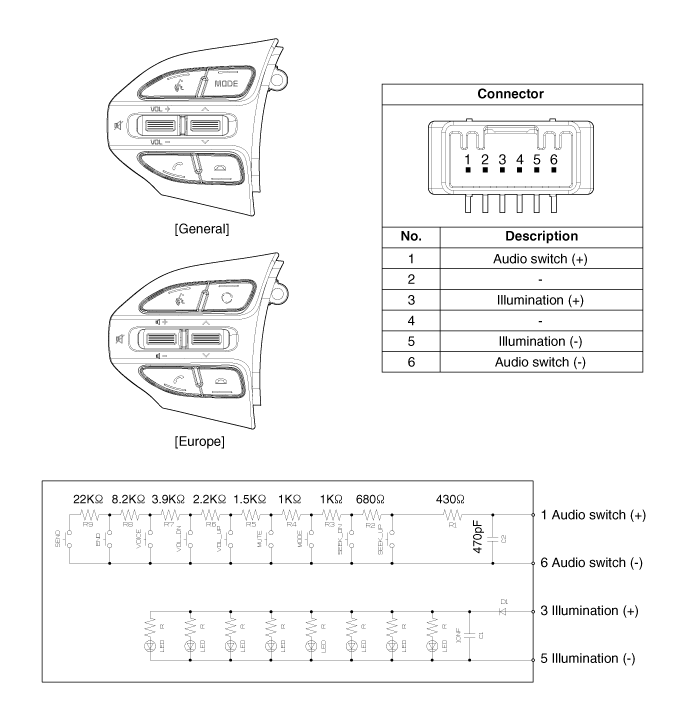

[Аудио]

[Аудио + Bluetooth]

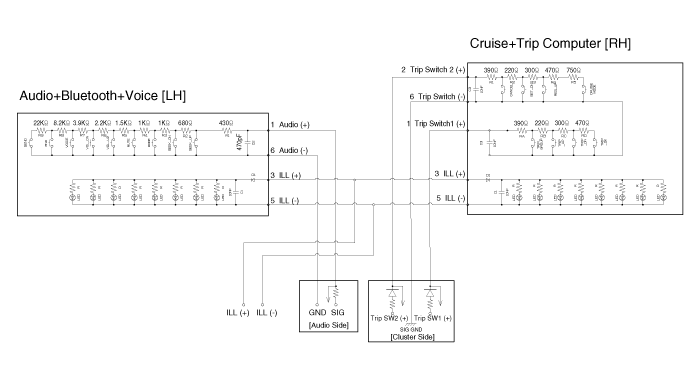

[Аудио + Bluetooth + Голос]

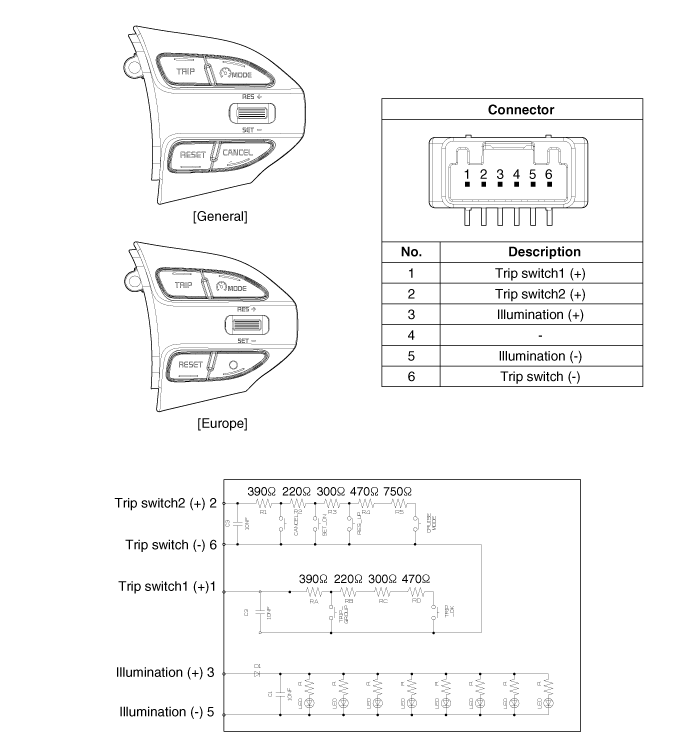

[Отключение (2 кнопки) + ЖК-кластер SEG]

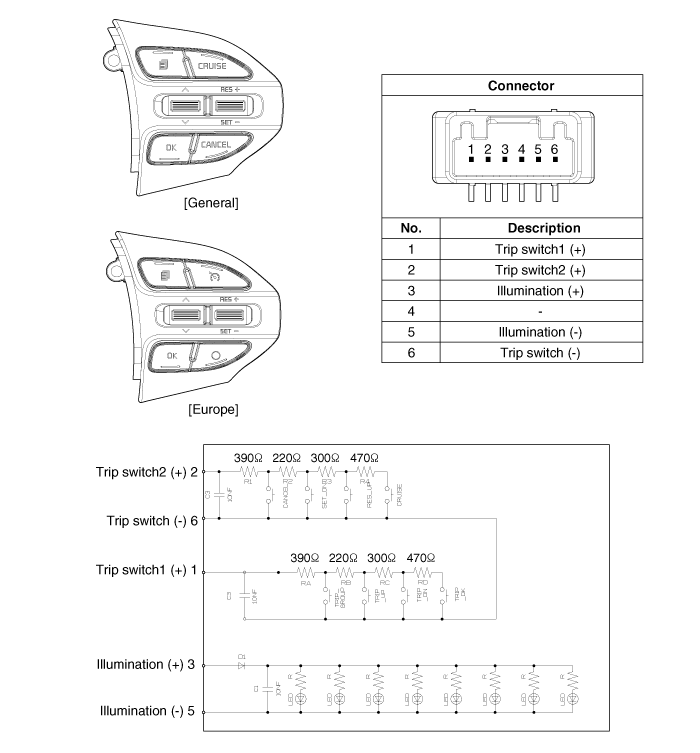

[Отключение (2 кнопки) + ACC]

[Отключение (2 кнопки) + ACC + SLD]

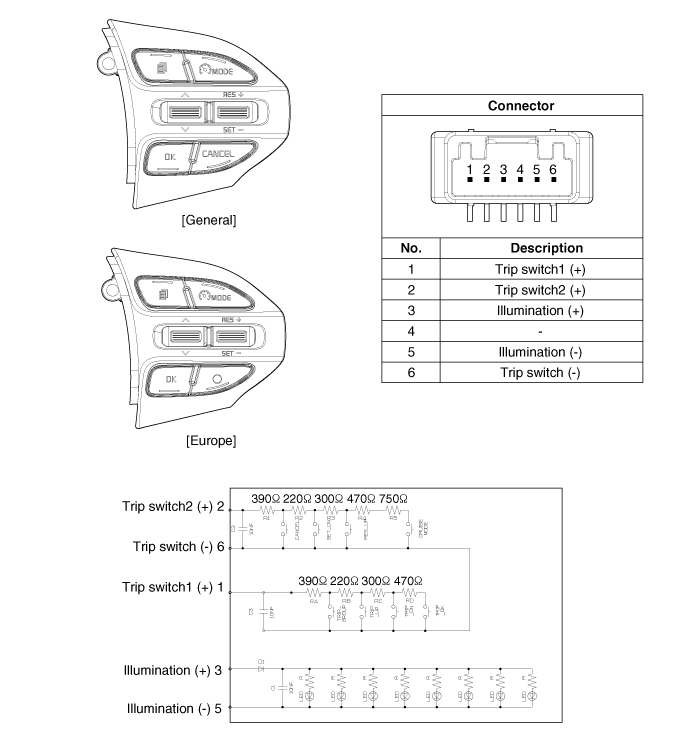

[Отключение (4 кнопки) + ЖК-панель DOT&TFT]

[Отключение (4 кнопки) + ACC]

[Отключение (4 кнопки) + ACC + SLD]

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

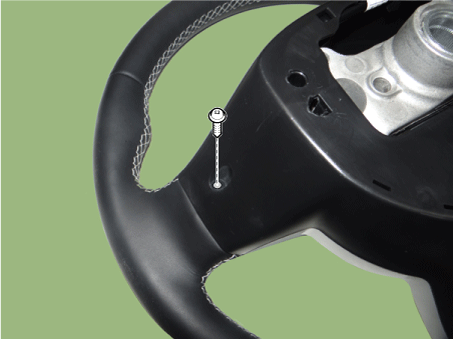

2.	Снимите рулевое колесо в сборе. (См. Система рулевого управления — «Рулевое колесо»)

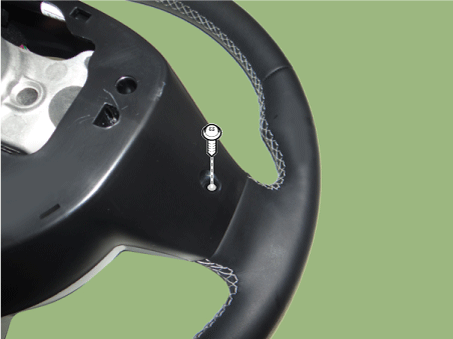

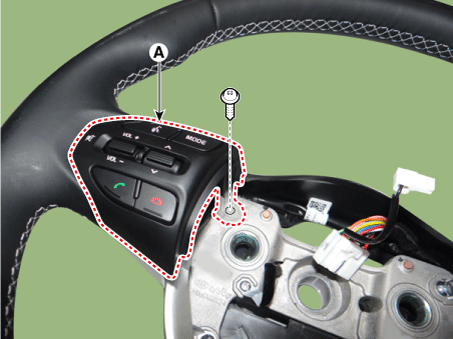

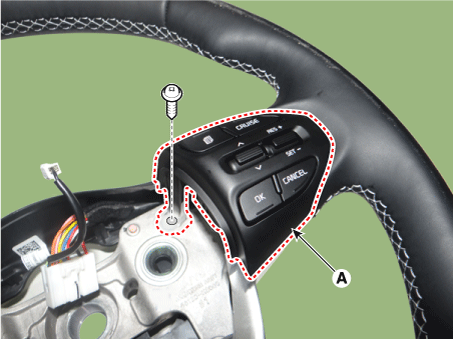

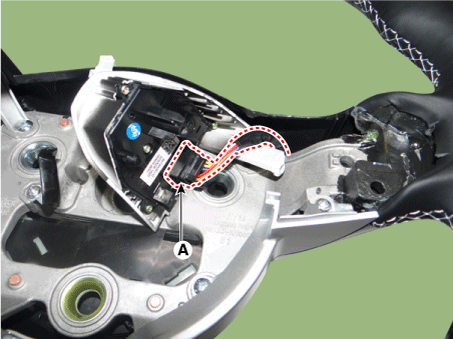

3.	Снимите пульт дистанционного управления с рулевого колеса (А), предварительно ослабив крепежные винты. [левый] [Правый]

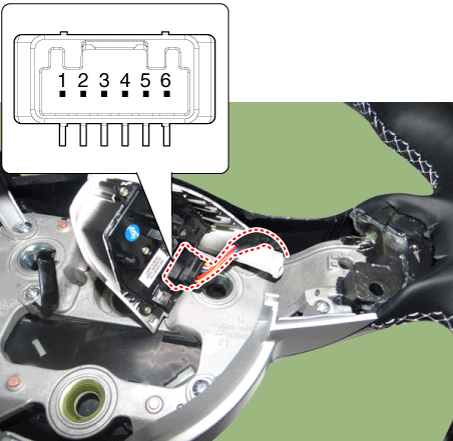

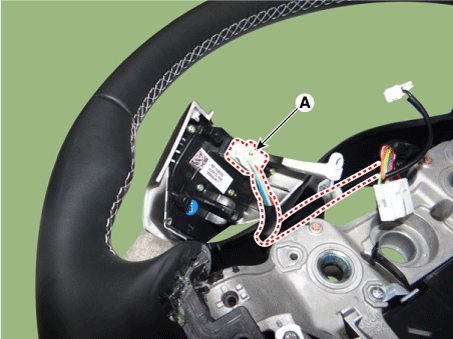

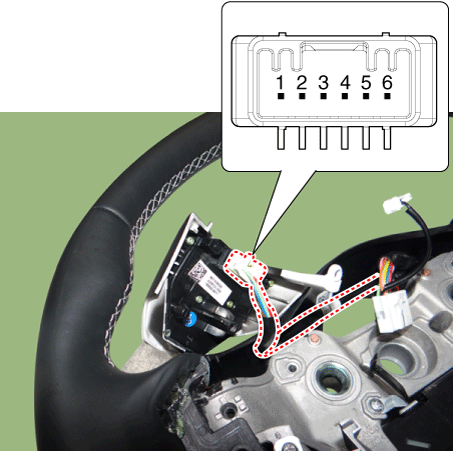

4.	Отсоедините разъем дистанционного управления на рулевом колесе (А). [левый] [Правый]

Монтаж

1.	Подсоедините разъем дистанционного управления на рулевом колесе.

2.	Установите пульт дистанционного управления на рулевом колесе.

3.	Установите рулевое колесо и модуль подушки безопасности водителя.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Проверьте сопротивление между клеммами в каждом положении переключателя (левое).

[Л: Аудио + Громкая связь + Голос]

Выключатель	Соединитель Терминал	Сопротивление (±3%)
ПОИСК ВВЕРХ	1-6	430 Ом
ПОИСК Вниз		1,11 кОм
РЕЖИМ		2,11 кОм
НЕМОЙ		3,11 кОм
Громкость (+)		4,61 кОм
Объем (-)		6,81 кОм
Голос		10,71 кОм
КОНЕЦ		18,91 кОм
ОТПРАВЛЯТЬ		40,91 кОм

Проверьте сопротивление между клеммами в каждом положении переключателя (RH).

[RH: Круиз + Поездка]

Выключатель	Соединитель Терминал	Сопротивление (±3%)
Отмена	2-6	390 Ом
НАБОР -		610 Ом
ВИЭ +		910 Ом
Круиз ВКЛ/ВЫКЛ		1,38 кОм
Круиз и ограничение скорости ВКЛ/ВЫКЛ		2,13 кОм
SCC (Дистанционное управление)		3,63 кОм
Группа	1-6	390 Ом
Подножка		610 Ом
Поездка вниз		910 Ом
ВХОДИТЬ		1,38 кОм
