Kia Picanto: система AVN/микрофон
Процедуры ремонта
| осмотр |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите обивку крыши в сборе.
(См. Кузов — «Обшивка крыши в сборе»)
|
| 3. |

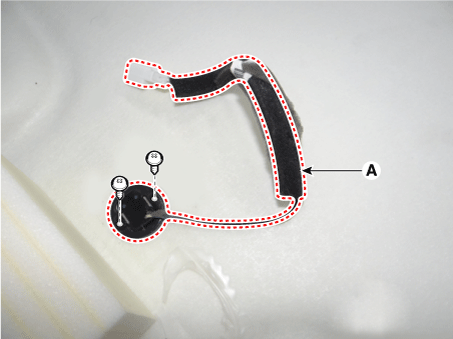

Снимите микрофон громкой связи (A) после ослабления крепежных винтов.
|
| 4. |

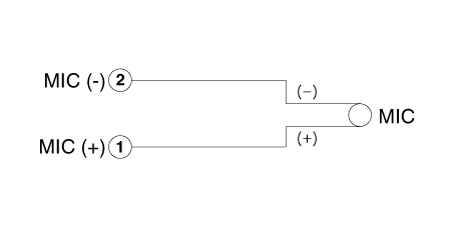

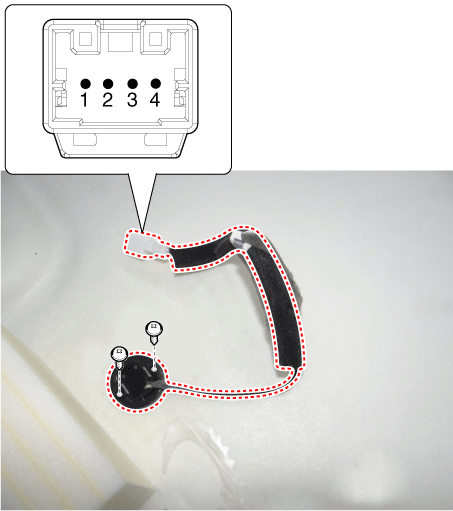

Проверьте целостность цепи между клеммами.
|
