Kia Picanto: система AVN / антенна AVN
Компоненты и расположение компонентов
| Компоненты |

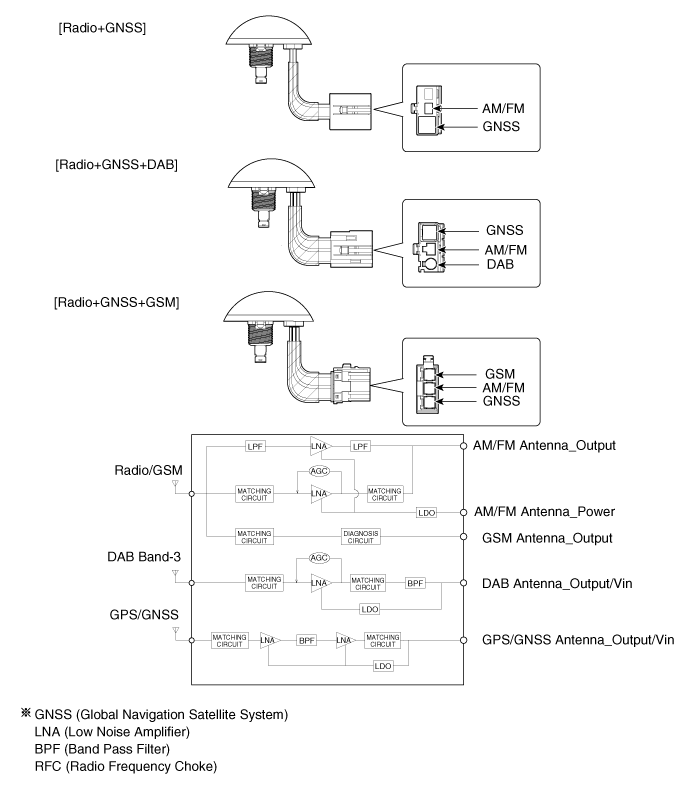

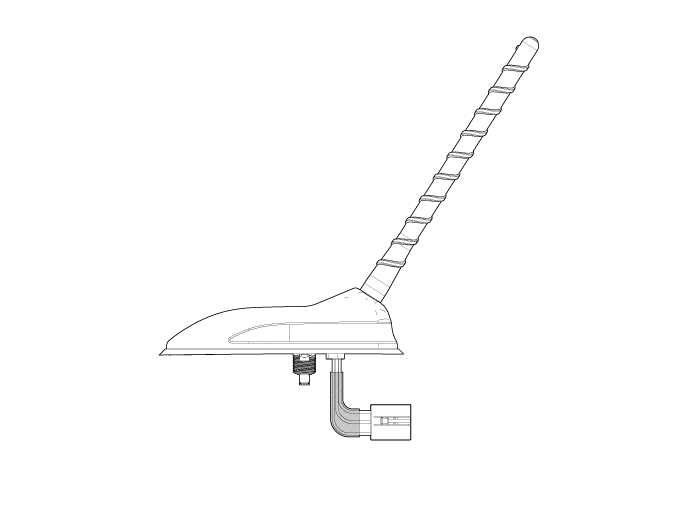

| [Антенна на крыше (радио+GPS/GNSS+DAB+GSM)] |
Процедуры ремонта
| Удаление |
Антенна на крыше
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите обивку крыши в сборе.
(См. Кузов — «Обшивка крыши в сборе»)
|
| 3. |

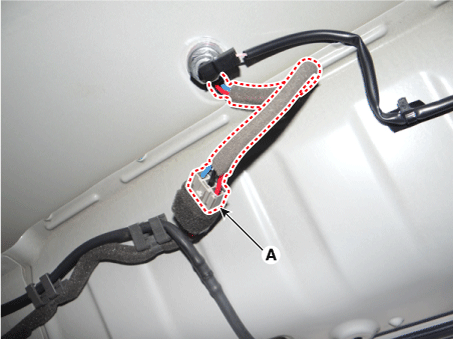

Отсоедините разъем радиоантенны (А).
|
| 4. |

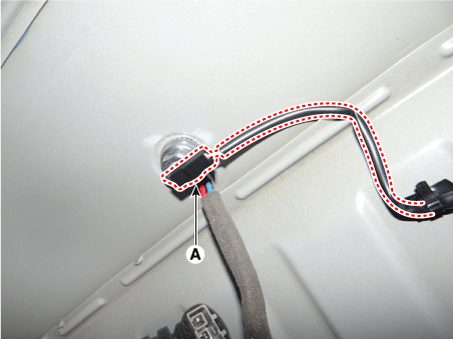

Отсоедините разъем питания антенны на крыше (А).
|
| 5. |

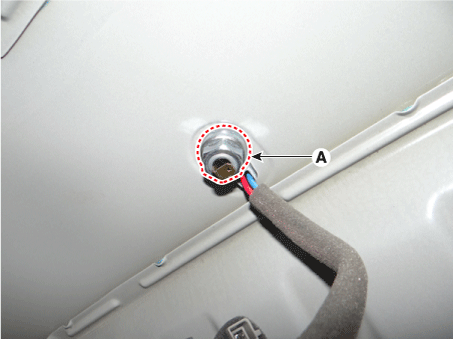

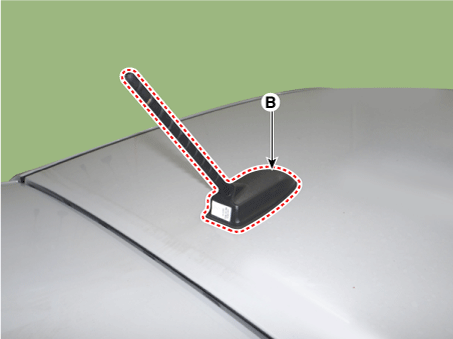

Снимите антенну на крыше (B), предварительно ослабив гайку (A).
|
| Монтаж |
Антенна на крыше
| 1. |
Установите антенну на крыше.
|
| 2. |
Подсоедините разъем питания радиоантенны и антенны на крыше.
|
| 3. |
Установите обивку крыши в сборе.
|
| 4. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
