Kia Optima: система управления двигателем / электромагнитный клапан регулируемого впуска (VIS)

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Управление двигателем/топливная система / Система управления двигателем / Регулируемый впускной электромагнитный клапан (VIS)

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	30,0–35,0 [22°C (71,6°F)]

Описание и работа

Описание

•	Электромагнитный клапан переменного впуска (VIS) управляет вакуумным модулятором. который активирует клапан во впускном коллекторе.

•	ECM открывает или закрывает этот клапан в зависимости от состояния двигателя (см. к таблице ниже).

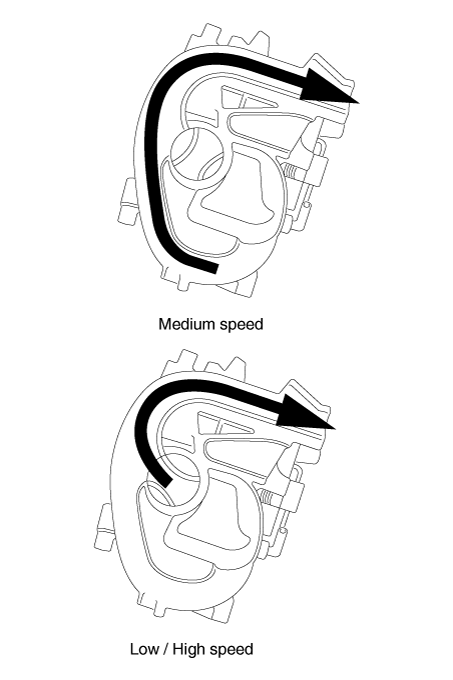

Состояние двигателя	VIS-клапан	Операция
Средняя скорость	Закрыто	Повышение производительности двигателя при низких оборотах двигателя за счет уменьшения помех на впуске среди цилиндров
Низкая/высокая скорость	Открыть	Сведение к минимуму сопротивления на впуске за счет сокращения длины впускного коллектора и увеличения площадь входа воздуха

Компоненты и расположение компонентов

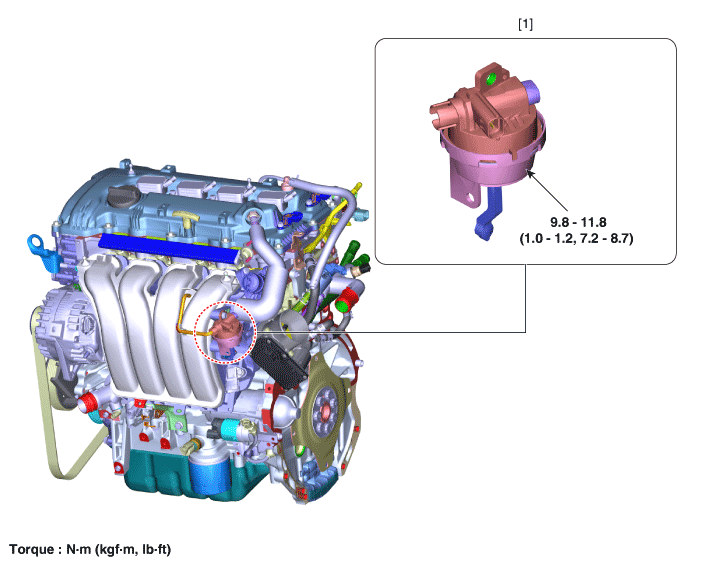

Расположение компонентов

1. Соленоид переменного впуска (VIS) Клапан

Принципиальные диаграммы

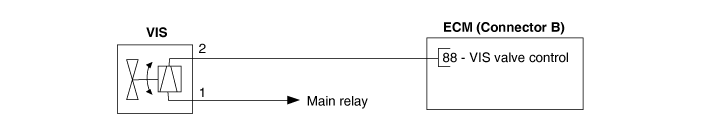

Принципиальная электрическая схема

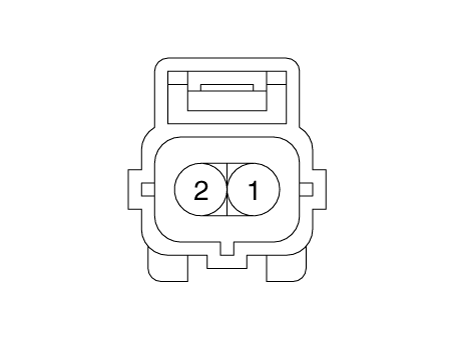

Соединитель жгута

Процедуры ремонта

осмотр

Систему управления двигателем можно быстрее диагностировать на наличие неисправностей. с помощью системы диагностики автомобиля (KDS). (См. «Руководство по кодам неисправности»)

KDS предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает диагностический код неисправности (код неисправности)

(2)	Данные датчика: проверяет состояние входных/выходных значений системы.

(3)	Принудительная работа: проверяет рабочее состояние системы.

(4)	Дополнительные функции: управление опциями системы, регулировка нулевой точки и другие функции

Проверка компонентов

1.	Выключите зажигание.

2.	Отсоедините разъем клапана VIS.

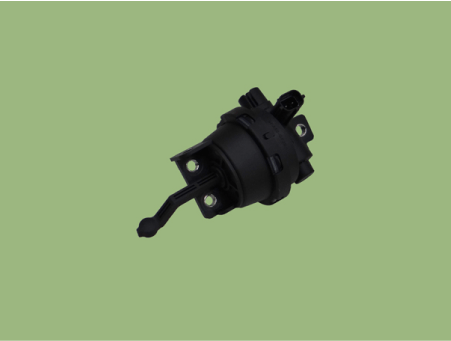

Измерьте сопротивление между клеммами клапана VIS 1 и 2.

Спецификация: 30,0–35,0 [22°C (71,6°F)]

Удаление

1.	Отсоедините отрицательную клемму аккумулятора.

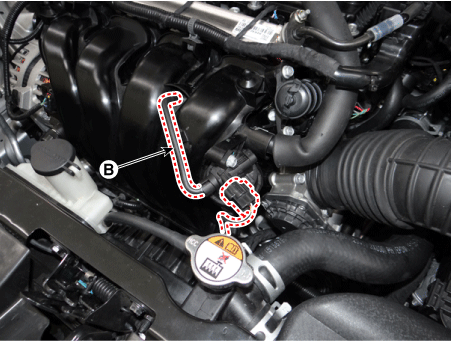

2.	Отсоедините разъем регулируемого электромагнитного клапана впуска (А) и вакуумный шланг (В).

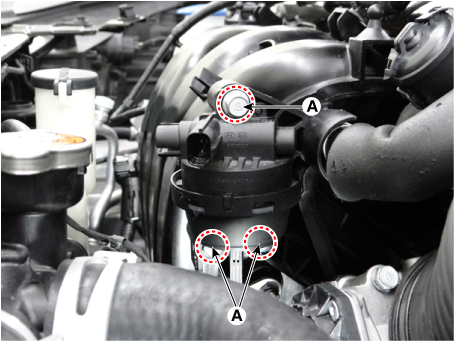

Снимите клапан VIS, ослабив крепежные болты (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

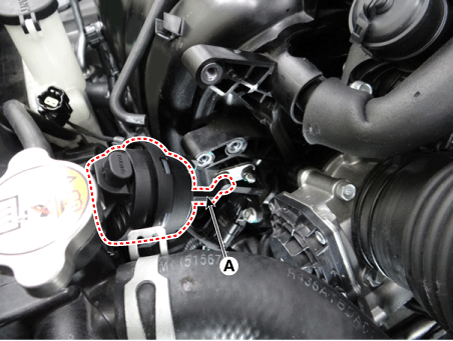

4.	Снимите клапан VIS (A) после ослабления штока.

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.

•	Следите за тем, чтобы посторонние материалы не попали в клапан.

1.	Установите в порядке, обратном снятию.
