Kia Optima: система управления двигателем / привод переменного заряда (VCMA)

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Управление двигателем/топливная система / Система управления двигателем / Привод переменного заряда (VCMA)

Описание и работа

Описание

•	На входе установлен привод переменного заряда (VCMA). впускного коллектора.

•	Он состоит из двигателя постоянного тока, который приводит в действие клапан VCM, и регулятора положения. датчик, определяющий положение клапана VCM.

•	Система VCM реверсирует поток воздуха, поступающий в камеру сгорания каждого цилиндр, закрыв клапан VCM в условиях холодного пуска.

•	Этот эффект переворачивания снижает выбросы при холодном пуске за счет улучшения распыления.

Компоненты и расположение компонентов

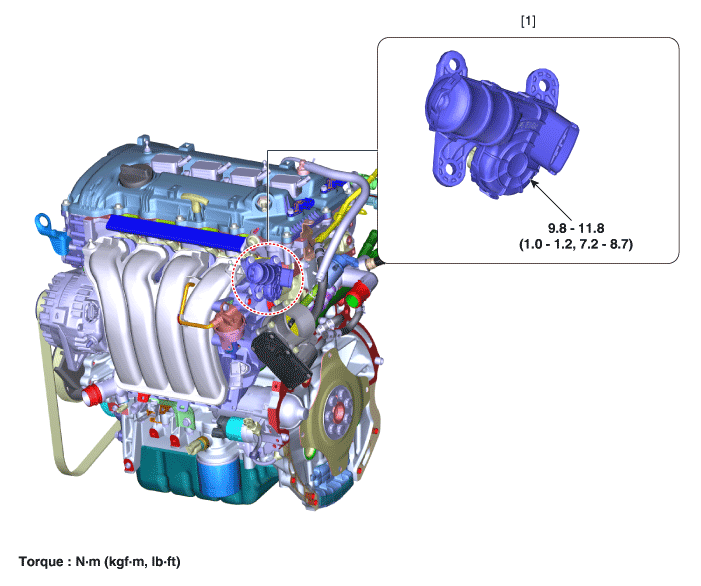

Компоненты

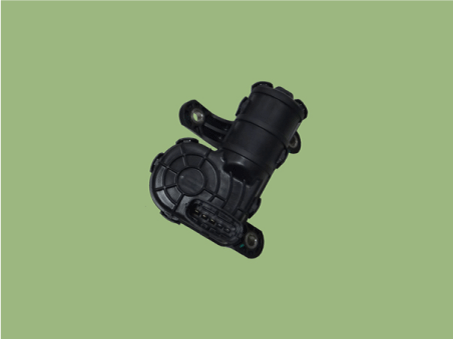

1. Привод переменного заряда (ВКМА)

Принципиальные диаграммы

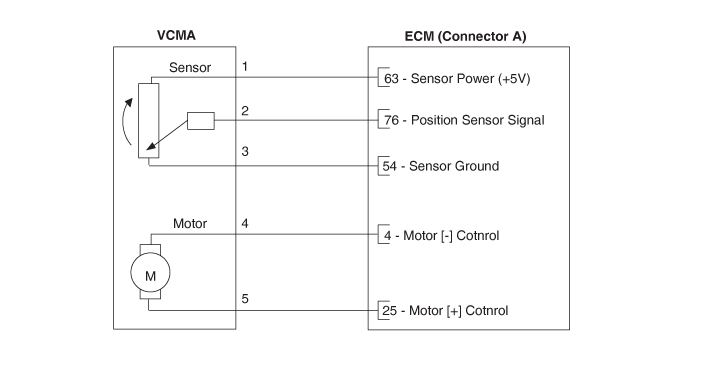

Принципиальная электрическая схема

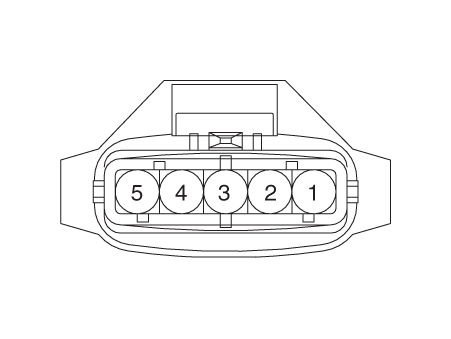

Соединитель жгута

Процедуры ремонта

осмотр

Систему управления двигателем можно быстрее диагностировать на наличие неисправностей. с помощью системы диагностики автомобиля (KDS). (См. «Руководство по кодам неисправности»)

KDS предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает диагностический код неисправности (код неисправности)

(2)	Данные датчика: проверяет состояние входных/выходных значений системы.

(3)	Принудительная работа: проверяет рабочее состояние системы.

(4)	Дополнительные функции: управление опциями системы, регулировка нулевой точки и другие функции

Удаление

1.	Отсоедините отрицательную клемму аккумулятора.

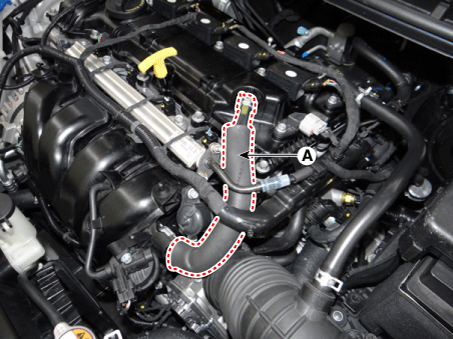

2.	Отсоедините шланг PCV (А).

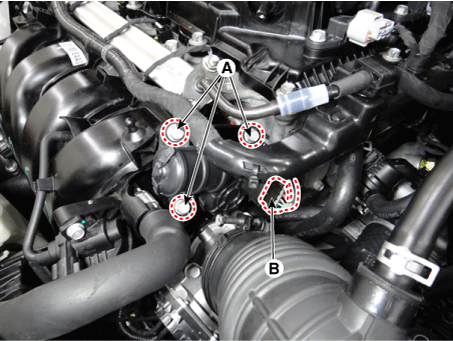

3.	Отсоедините разъем VCMA (А).

Снимите крепежные болты VCMA (B).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

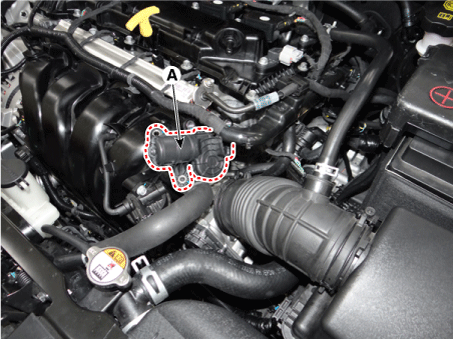

5.	Удалите VCMA (A).

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. В этом случае используйте его после проверки.

•	Привод VCM должен быть установлен в положение полного закрытия. клапана VCM.

•	Если это не так, муфта VCM вала VCM не может быть установлена. в приводе VCM.

1.	Установите в порядке, обратном снятию.
