Kia Optima: Система подачи топлива / Регулятор давления топлива

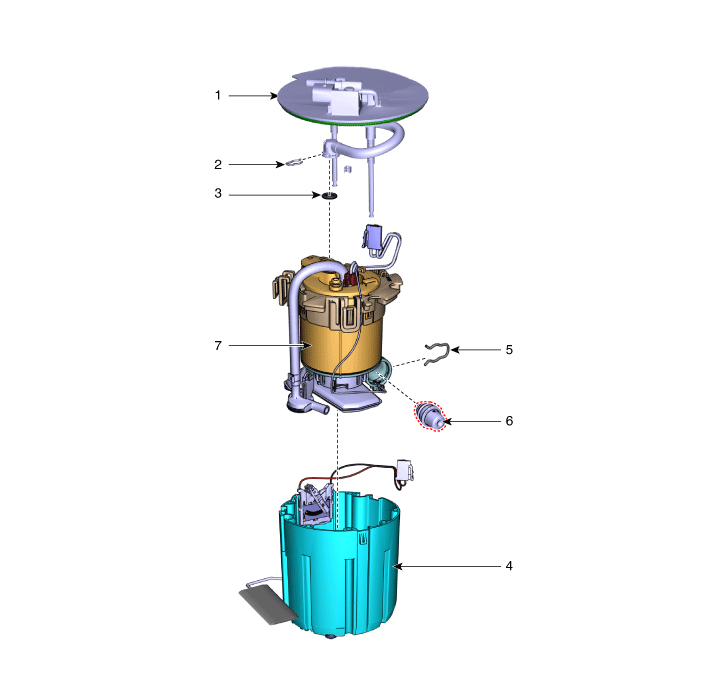

Компоненты и расположение компонентов
| Компонент |
|
1. Пластина в сборе
2. Клип 3. Уплотнительное кольцо 4. Чашка топливного бака |
5. Клип
6. Регулятор давления топлива 7. Топливный фильтр |
Процедуры ремонта
| Удаление |
| 1. |
Снимите модуль топливного насоса. (См. Система подачи топлива — «Модуль топливного насоса») |
| 2. |

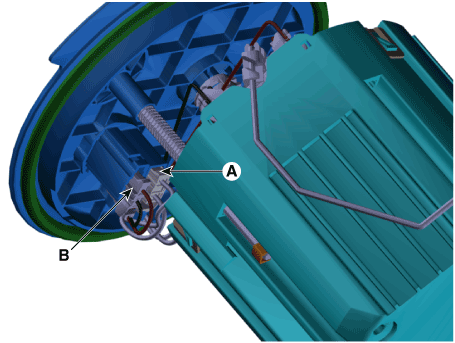

Отсоедините разъем электродвигателя топливного насоса (А) и разъем датчика уровня топлива. (Б).
|
| 3. |

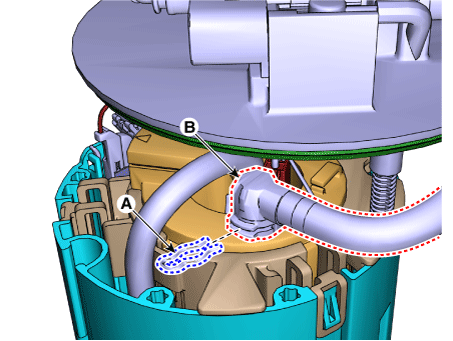

Снимите быстроразъемный соединитель трубки подачи топлива (В) после снятия зажима (А).
|
| 4. |

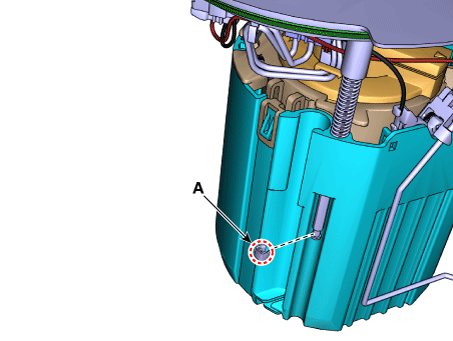

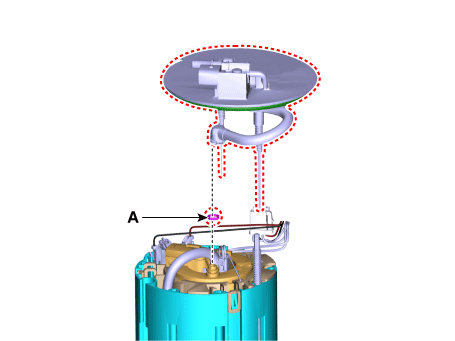

Снимите пробку (А) с трубы пластины.
|
| 5. |

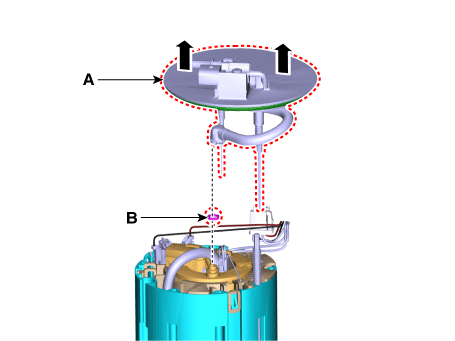

Снимите головку в сборе (A) и уплотнительное кольцо (B).
|
| 6. |

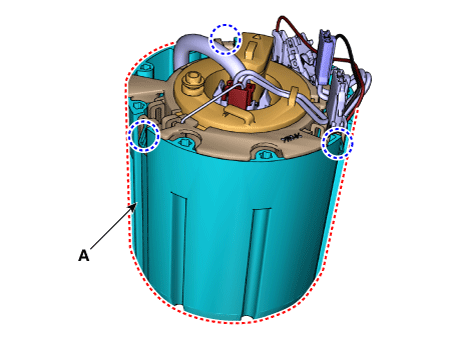

Снимите чашку резервуара (А) после освобождения фиксирующих крючков.
|
| 7. |

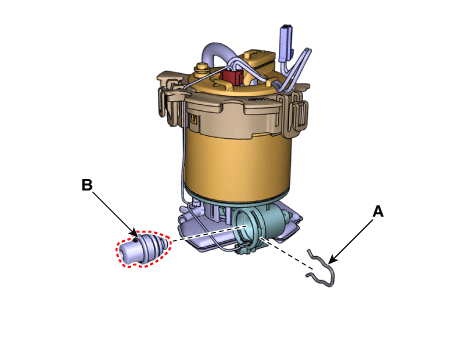

Снимите регулятор давления топлива (В), предварительно сняв фиксирующую скобу. (А).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию.
|
