Kia Optima: Система освещения/выключатель аварийной сигнализации
Принципиальные диаграммы

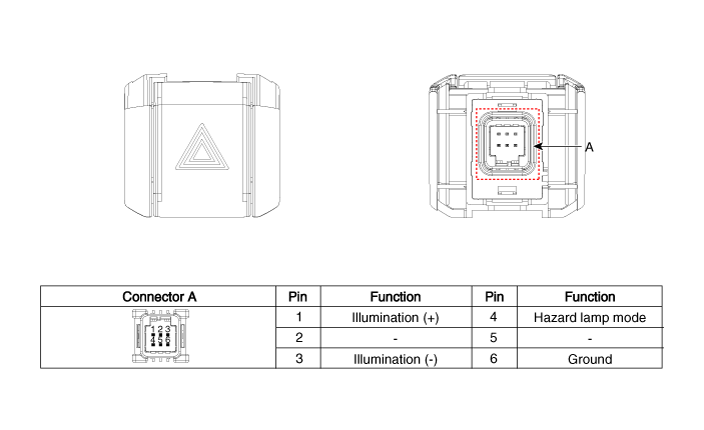

| Разъем и функция терминала |
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите декоративную накладку [RH]. (Обратитесь к разделу «Тело» — «Гарнир Crash Pad») |
| 3. |

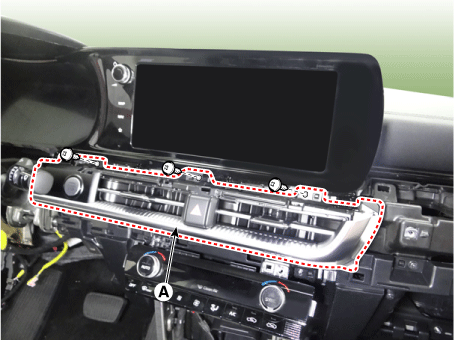

Снимите декоративную накладку центрального вентиляционного отверстия (А), ослабив крепежные винты.
|
| 4. |

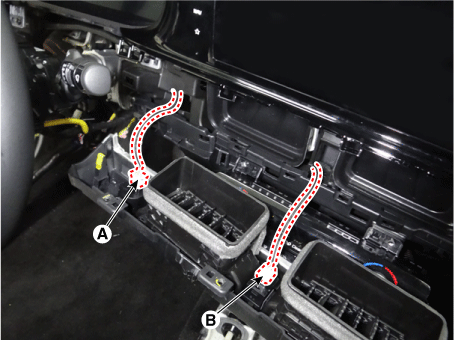

Отсоедините разъем кнопки пуска/остановки (А) и выключатель аварийной сигнализации. соединитель (В).
|
| 5. |

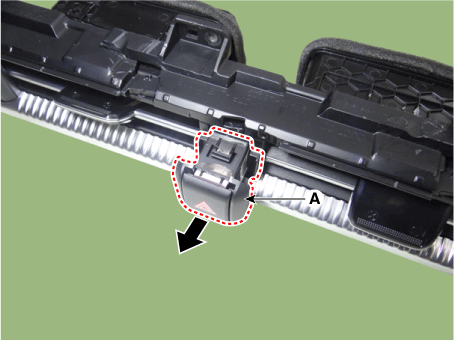

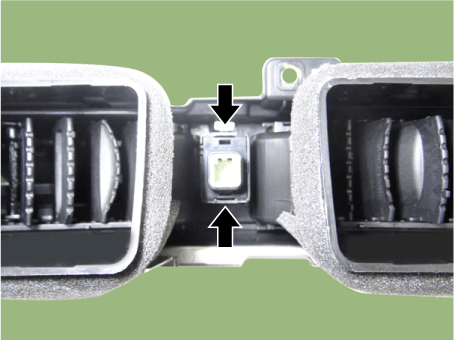

Снимите выключатель аварийной сигнализации (А), нажав на крючки.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
| осмотр |
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите декоративную накладку [RH]. (Обратитесь к разделу «Тело» — «Гарнир Crash Pad») |
| 3. |
Снимите декоративную накладку центрального вентиляционного отверстия (А), ослабив крепежные винты.
|
| 4. |
Отсоедините разъем кнопки пуска/остановки (А) и выключатель аварийной сигнализации. соединитель (В).
|
| 5. |

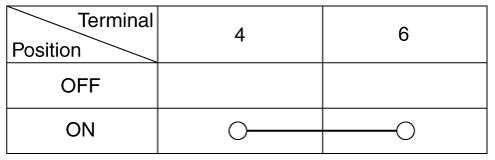

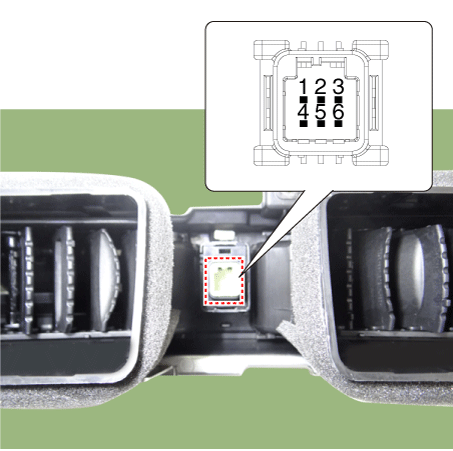

Проверьте целостность цепи между клеммами.
|
