Kia Picanto: Стеклоочиститель/омыватель лобового стекла/двигатель переднего омывателя

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Мотор переднего омывателя

Процедуры ремонта
осмотр
Мотор переднего омывателя
1.
Подключив двигатель омывателя к бачку, наполните бачок водой.
•
До заполнив бак-накопитель водой, проверьте фильтр на наличие посторонних материала или загрязнения. при необходимости очистите фильтр.
2.
Подсоедините положительный (+) кабель аккумулятора к клемме 1 и отрицательный (-) кабель аккумулятора к клемме 2 соответственно.
3.
Убедитесь, что двигатель работает нормально, двигатель омывателя работает, а из передних форсунок разбрызгивается вода.
4.
Если они ненормальные, замените двигатель омывателя.

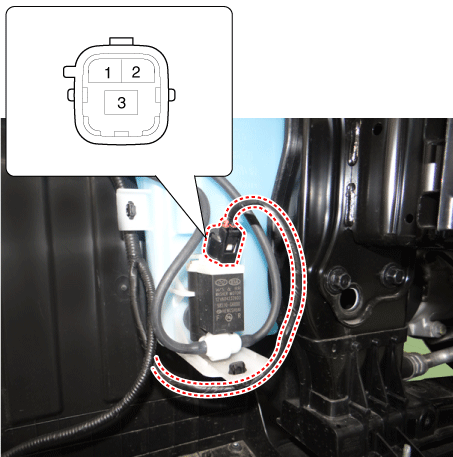

[Передний и задний омыватели]
Нет.
Описание
1
Омыватель ветрового стекла (+)
2
Земля
3
Задний омыватель (+)

Удаление
Мотор переднего омывателя
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите крышку машинного отделения.
G 1,0 MPI (см. Механическая система двигателя — «Под крышкой машинного отделения»)
G 1,2 MPI (см. Механическая система двигателя — «Под крышкой машинного отделения»)
3.
Снимите защиту переднего колеса [RH].
(См. Кузов — «Защита переднего колеса»)
4.
Слейте омывающую жидкость до уровня менее 650 куб.см.
5.

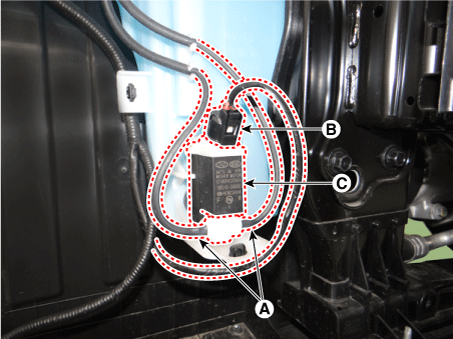

Отсоедините шланг омывателя (А) и разъем электродвигателя омывателя (В).
6.
Снимите двигатель переднего омывателя (С).

Резервуар
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите передний бампер в сборе.
(См. Кузов — «Передний бампер в сборе»)
3.
Снимите правую фару.
(См. Система освещения — «Фары»)
4.

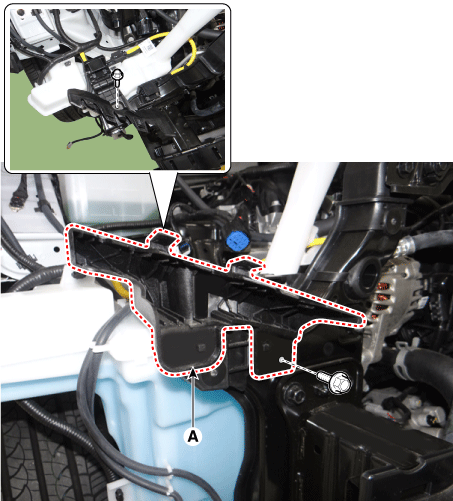

Снимите боковой кронштейн переднего бампера (А) после ослабления крепежных болтов.

5.

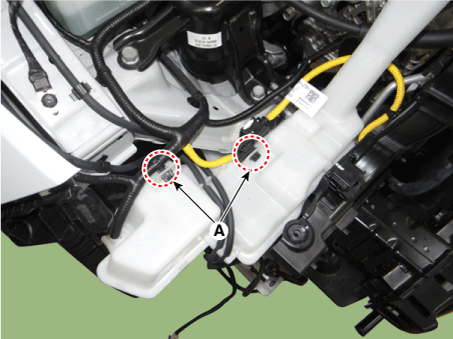

Снимите зажимы крепления жгута проводов (А) с расширительного бачка.

6.
Слейте омывающую жидкость до уровня менее 650 куб.см.
7.

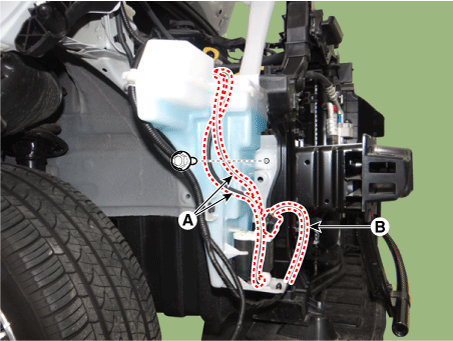

Отсоедините шланги омывателя (А) и разъем (В).
8.

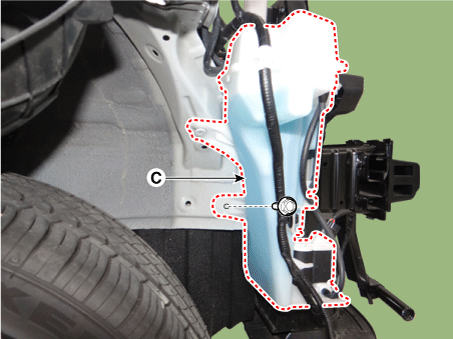

Снимите расширительный бачок (С) после ослабления болтов.

Монтаж
Мотор переднего омывателя
1.
При необходимости очистите фильтр электродвигателя омывателя.
До установки двигателя насоса, проверьте фильтр на наличие посторонних материалов или загрязнение. При необходимости очистите фильтр в двигателе насоса.
2.
Установить электродвигатель переднего омывателя.
3.
Подсоедините разъем электродвигателя переднего омывателя.
4.
Установите защитный кожух переднего колеса [RH].
5.
Установите машинное отделение под крышкой.
6.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
Резервуар
1.
При необходимости очистите фильтр электродвигателя омывателя.
До установки двигателя насоса, проверьте фильтр на наличие посторонних материалов или загрязнение. При необходимости очистите фильтр в двигателе насоса.
2.
Установите расширительный бачок.
3.
Установите шланг электродвигателя омывателя и разъемы.
4.
Установите зажимы крепления жгута проводов от расширительного бачка.
5.
Установите боковой кронштейн переднего бампера.
6.
Установите правую фару.
7.
Установите передний бампер в сборе.
8.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
