Kia Optima: Карданный вал и ось / Задняя ступица - Carrier

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Карданный вал и ось / Задняя ступица — несущая

Компоненты и расположение компонентов

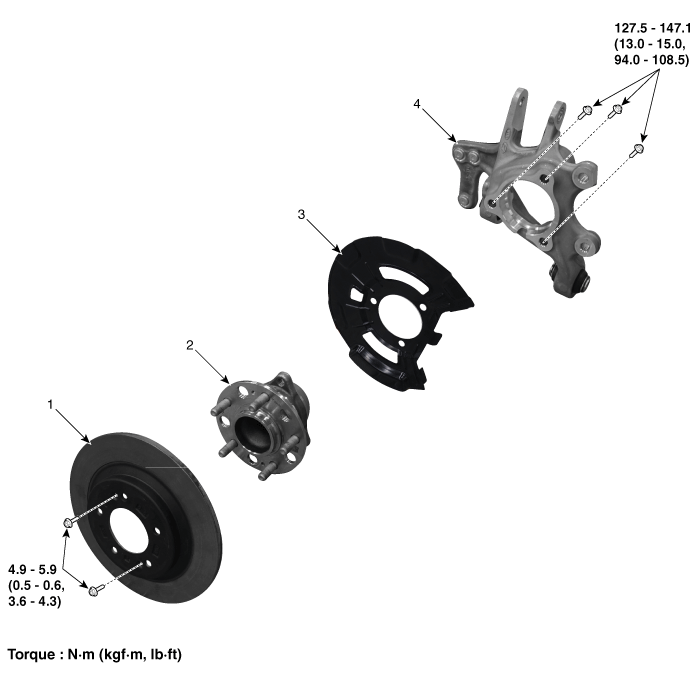

Компоненты

1. Задний тормозной диск
2. Подшипник ступицы в сборе
3. Пылезащитный чехол
4. Задний багажник

Процедуры ремонта
Удаление
1.

Отсоедините клемму (-) аккумуляторной батареи.

2.

Снимите заднее колесо и шину.

(См. Система подвески — «Колесо»)

3.

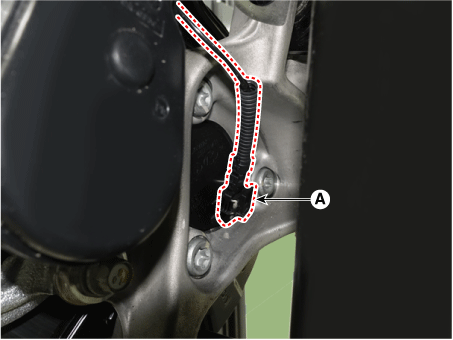

Отсоедините разъем датчика скорости заднего колеса (А).

4.

Снимите задний тормозной суппорт в сборе.

(См. Тормозная система — «Суппорт заднего тормоза»)

5.

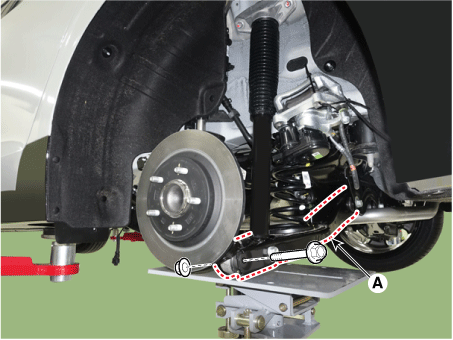

Ослабьте гайку крепления заднего продольного рычага к задней оси.

Момент затяжки :

98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт·фут)

6.

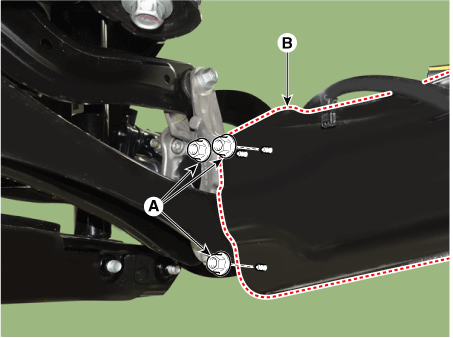

Ослабьте болт и гайку крепления заднего нижнего рычага к задней оси.

Момент затяжки :

137,3–156,9 Н·м (14,0–16,0 кгс·м, 101,2–115,7 фунт·фут)

7.

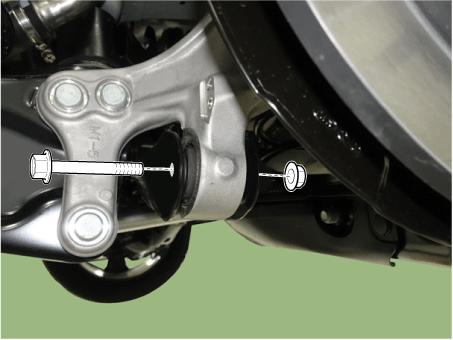

Ослабьте болт и гайку крепления заднего вспомогательного рычага к задней оси.

Момент затяжки :

137,3–156,9 Н·м (14,0–16,0 кгс·м, 101,2–115,7 фунт·фут)

8.

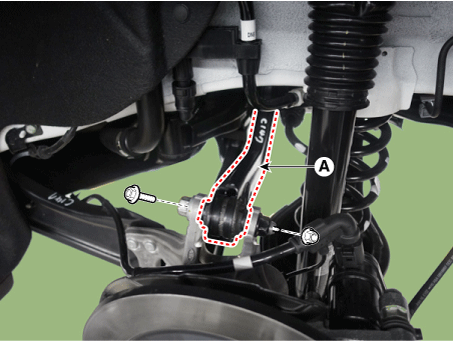

Ослабьте болт и гайку крепления заднего верхнего рычага к задней оси.

Момент затяжки :

137,3–156,9 Н·м (14,0–16,0 кгс·м, 101,2–115,7 фунт·фут)

Монтаж
1.

Установите в порядке, обратном снятию.

2.

Проверьте заднюю центровку.

(См. Система подвески — «Выравнивание»)

Разборка
1.

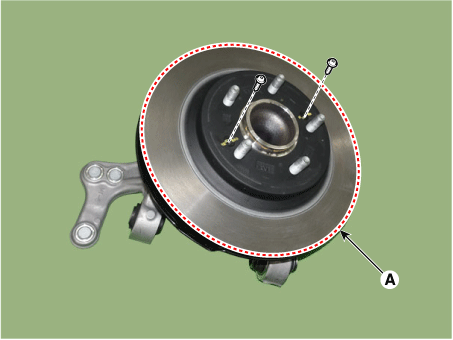

Ослабьте винты и снимите задний тормозной диск (А).

Момент затяжки:

4,9–5,9 Н·м (0,5–0,6 кгс·м, 3,6–4,3 фунт-фут, 43,4–52,1 фунт · дюйм)

2.

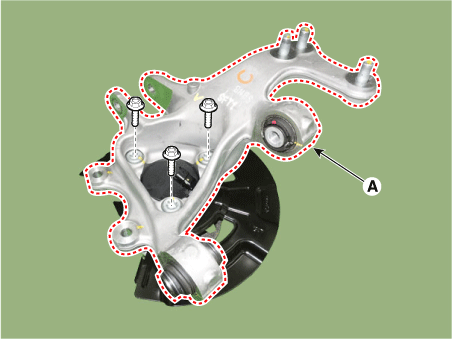

Ослабьте болты крепления подшипника ступицы к заднему поворотному кулаку (А).

Момент затяжки:

127,5–147,1 Н·м (13,0–15,0 кгс·м, 94,0–108,5 фунт·фут)

Сборка
1.

Сборка в порядке, обратном разборке.

осмотр
1.

Проверьте ступицу на наличие трещин и шлицы на износ.

2.

Проверьте тормозной диск на наличие царапин и повреждений.

3.

Проверьте балку заднего моста на наличие трещин.

4.

Проверьте подшипник на наличие трещин или повреждений.
