Kia Optima: механическая система двигателя/блок цилиндров
Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг.
/
Механическая система двигателя
/ Цилиндрический блок
Компоненты и расположение компонентов

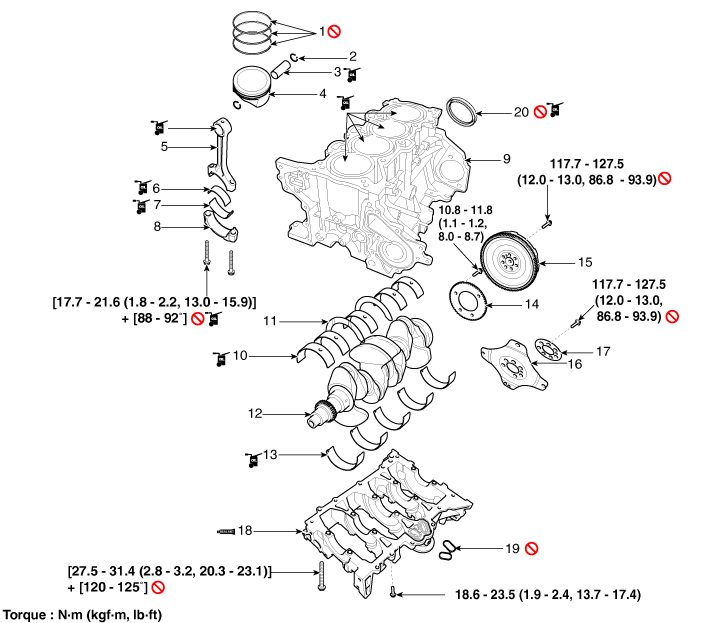

| Компоненты |
|
1. Поршневое кольцо
2. Стопорное кольцо 3. Поршневой палец 4. Поршень 5. Шатун 6. Верхний подшипник шатуна 7. Нижний подшипник шатуна |
8. Крышка шатунного подшипника
9. Блок цилиндров 10. Верхний подшипник коленчатого вала 11. Упорный подшипник коленчатого вала 12. Коленчатый вал 13. Нижний подшипник коленчатого вала 14. Датчик положения коленчатого вала (ДКП) колеса |
15. Маховик
16. Ведущий диск 17. Адаптерная пластина 18. Нижний картер 19. Прокладка 20. Задний сальник |
Термостат
Компоненты и расположение компонентов
Компоненты
1. Впускной патрубок для воды
2. Термостат
3. Байпасный шланг
4. Трубка нагревателя и шланг в сборе
Процедура ремонта...
Ведущий диск
Компоненты и расположение компонентов
Компоненты
1. Переходная пластина
2. Ведущий диск
Процедуры ремонта
Снятие и установка
1.
...
