Kia Optima: усовершенствованная система помощи водителю (ADAS) / система предотвращения столкновений при парковке (PCA)

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Усовершенствованная система помощи водителю (ADAS) / Система предотвращения столкновений при парковке (PCA)

Компоненты и расположение компонентов

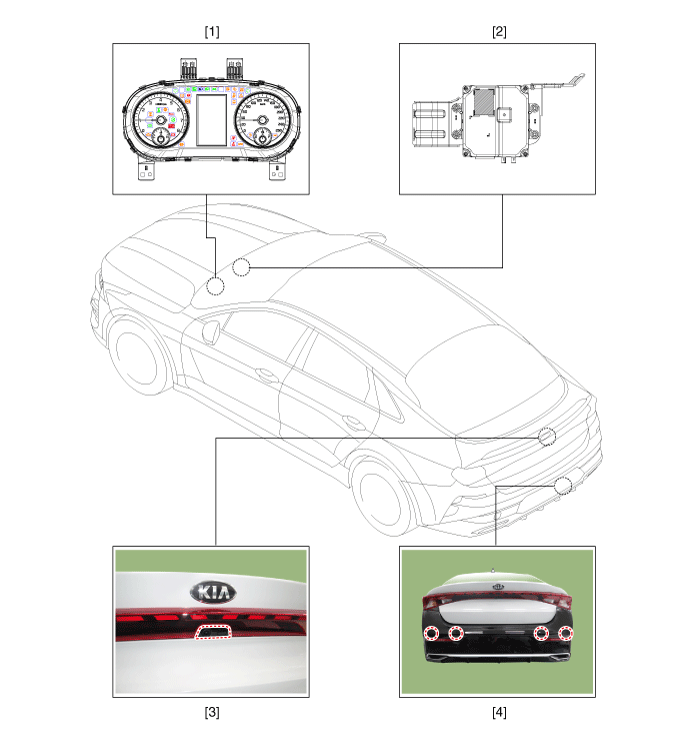

Расположение компонента

1. Кластер (УЗМ)
2. Блок системы предотвращения столкновений при парковке (PCA)
3. Камера заднего вида
4. Датчик парковки заднего хода (PDW-R)


Описание и работа
Описание

Система предотвращения столкновений при парковке с задним ходом (PCA-R): Когда автомобиль находится в обратном направлении, чтобы предотвратить столкновение и уменьшить возможные повреждения, система предупреждает водителя или управляет тормозом в случае опасности столкновение с пешеходами или предметами.

1.

Условие активации PCA-R

(1)

PCA ON: возможность включения/выключения с помощью меню настроек пользователя. (USM) на кластере

(2)

Состояние автомобиля: багажник закрыт, переключатель PDW включен.

(3)

Положение рычага переключения передач: диапазон R

2.

Операция PCA-R

(1)

Положение рычага переключения передач: диапазон R

(2)

Скорость автомобиля: менее 10 км/ч (6 миль/ч)

(3)

При обнаружении пешеходов или объекта сзади система предупреждает и управляет тормозом в случае опасности столкновения. (поддерживать около 2 секунд)

(4)

Если система тормозит один раз после ввода диапазона R, последующие произойдет торможение. Повторите операцию, когда диапазон R вводится после других изменение диапазона (P, N, D).

3.

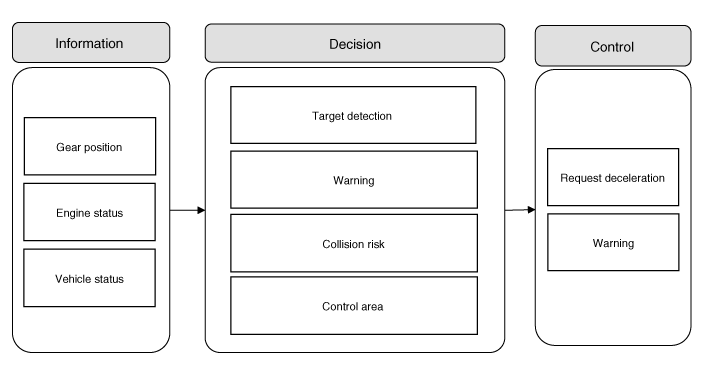

Системные компоненты

4.

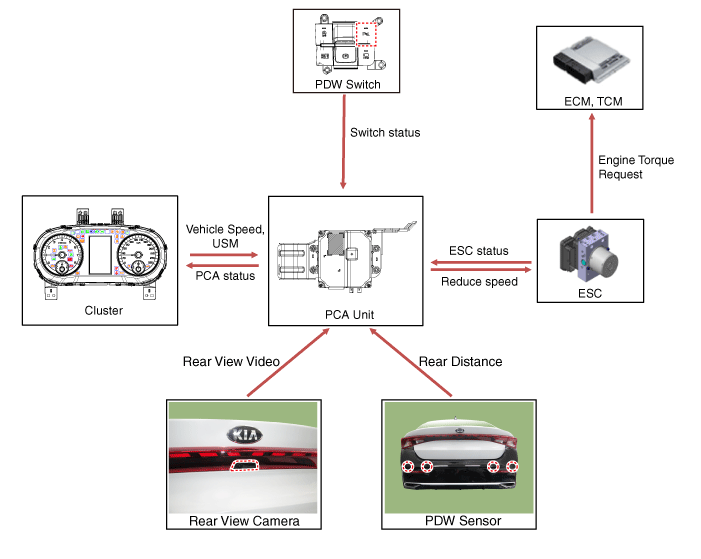

Блок-схема системы

Принципиальные диаграммы

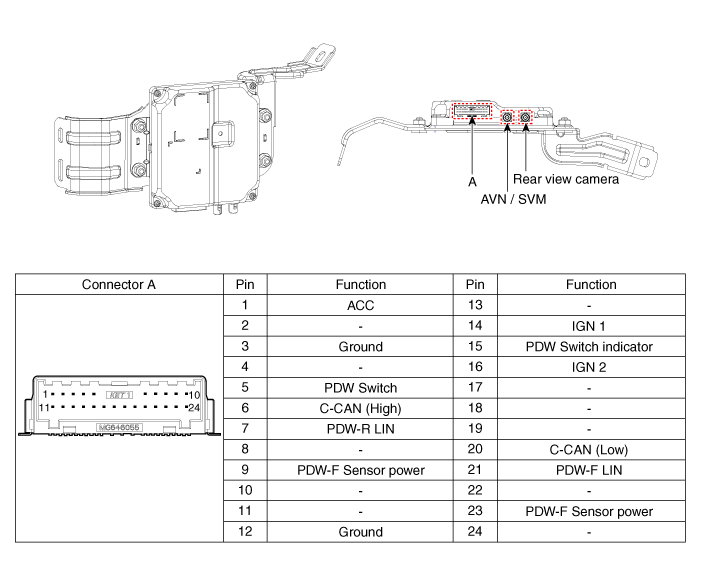

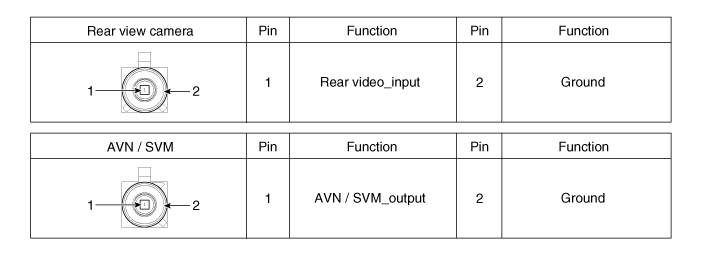

Функция разъема и терминала

Предотвращение столкновений при парковке Вспомогательный блок (PCA-R)

Процедуры ремонта
осмотр
1.

В электрической системе тела неисправность можно быстро диагностировать с помощью Диагностическая система Киа (KDS).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)

Самодиагностика: проверка неисправности и кодового номера (DTC).

(2)

Текущие данные: проверка состояния входных/выходных данных системы.

(3)

Проверка срабатывания: Проверка состояния работы системы.

(4)

Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки.

Удаление

Предотвращение столкновений при парковке Блок помощи-задним ходом (PCA-R)

1.

Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Снимите нижнюю панель аварийной подушки.

(См. Кузов — «Нижняя панель аварийной площадки»)

3.

Снимите модуль коленной подушки безопасности (KAB).

(См. Кузов — «Модуль коленной подушки безопасности (KAB))».

4.

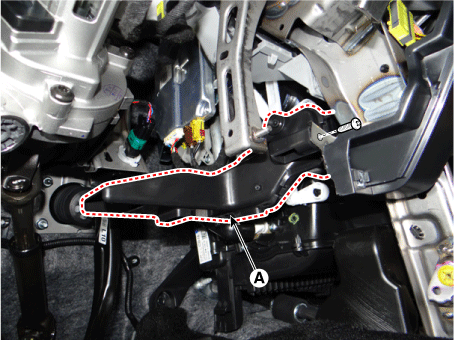

Снимите душевой канал (А) со стороны водителя, предварительно ослабив винт.

5.

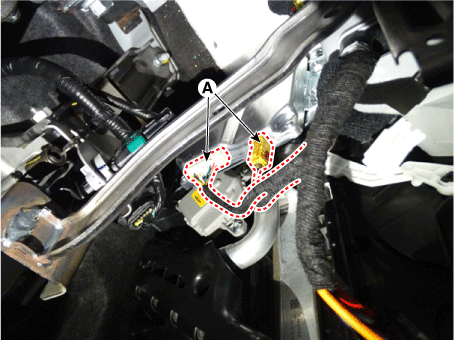

Отсоедините разъемы блока PCA-R (A).

6.

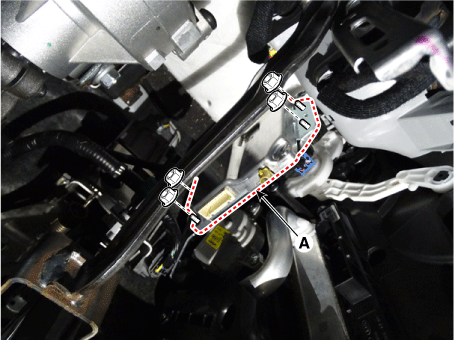

Снимите блок PCA-R (A) после ослабления крепежных гаек.

Камера заднего вида

1.

Снимите камеру заднего вида.

(См. Монитор заднего вида (RVM) — «Процедуры ремонта»)

Предупреждение о расстоянии парковки-задний ход Датчик

1.

Снимите датчик PDW-R.

(См. Предупреждение о сближении при парковке (PDW) — «Предупреждение о сближении с (PDW) датчик")

Монтаж
1.

Установите в порядке, обратном снятию.

2.

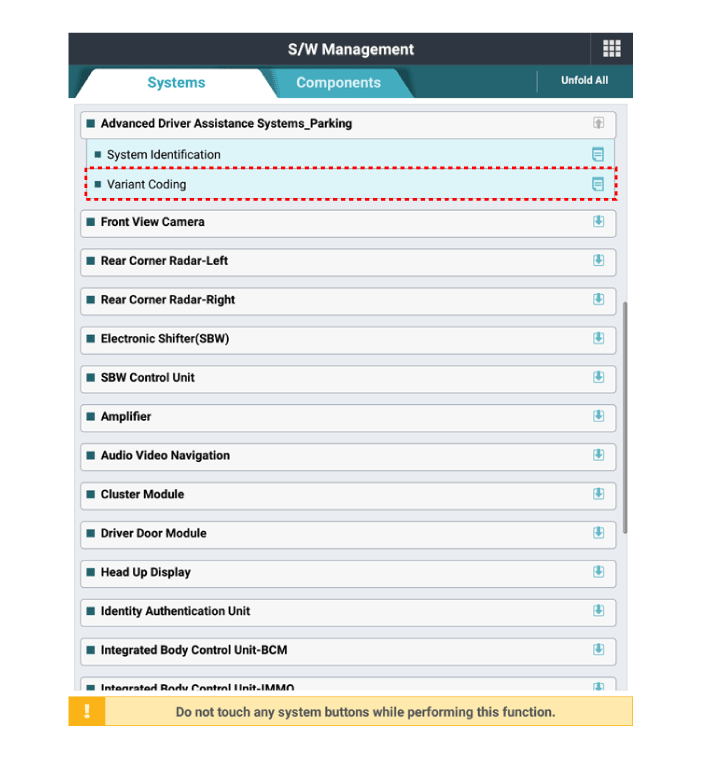

При замене блока PCA на новый выполните процедуру кодирования вариантов с помощью КДС.

Переключатель включения/выключения системы предупреждения о сближении с парковкой (PDW)
Принципиальные диаграммы Разъем и функция терминала Приколоть Функция Приколоть Функция 1 Переключатель режима PAS ...
