Kia Optima: Предупреждение о сближении при парковке (PDW) / Переключатель ВКЛ./ВЫКЛ. предупреждения о сближении при парковке (PDW)

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Усовершенствованная система помощи водителю (ADAS) / Предупреждение о сближении с парковкой (PDW) / Переключатель включения/выключения системы предупреждения о сближении с парковкой (PDW)

Принципиальные диаграммы

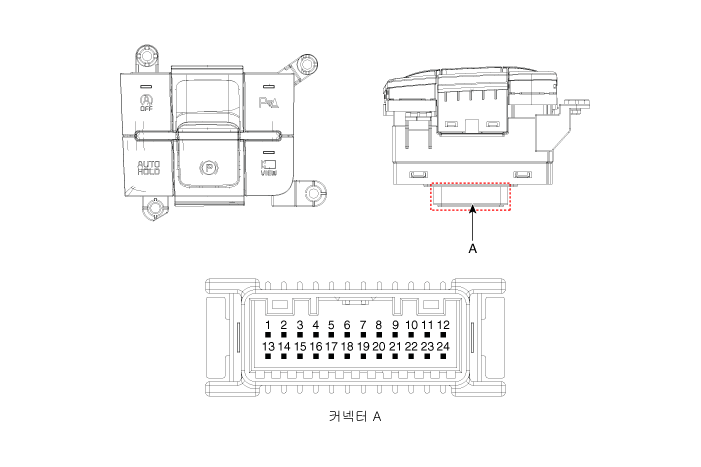

Разъем и функция терминала

Приколоть	Функция	Приколоть	Функция
1	Переключатель режима PAS	13	Индикатор режима SVM
2	Индикатор режима PAS	14	Переключатель режима SVM
3	-	15	-
4	фиксатор	16	Земля
5	Переключатель EPB1	17	Переключатель EPB2
6	Переключатель EPB3	18	Переключатель EPB4
7	-	19	-
8	-	20	IGN1
9	Батарея (+)	21	освещение (+)
10	-	22	-
11	Индикатор режима ISG	23	освещение (-)
12	Переключатель режима ISG	24	Режим автоматического удержания

Процедуры ремонта

осмотр

1.	Снимите переключатель бокового аварийного щитка.

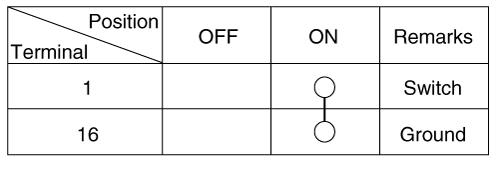

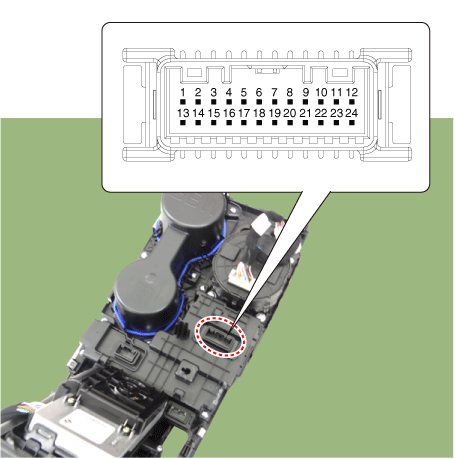

2.	Включите выключатель PDW, затем проверьте целостность цепи между клеммами.

Удаление

•	При поддевании отверткой с плоским жалом или с помощью накладки инструмент, оберните защитный кран вокруг инструмента и связанных с ним частей, чтобы предотвратить повреждать.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите верхнюю крышку консоли. (См. Кузов — «Узел напольной консоли»)

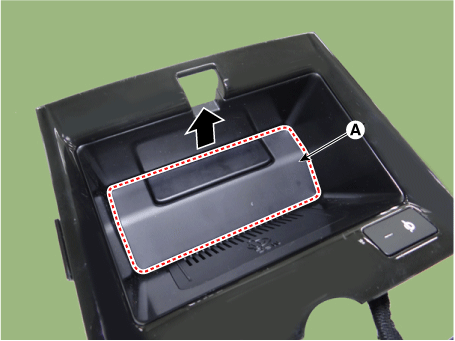

3.	Снимите площадку для беспроводного зарядного устройства (A).

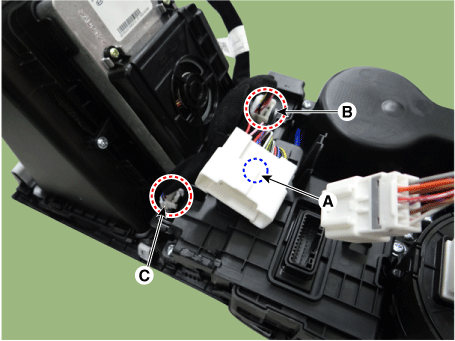

4.	Отсоедините крепление главного разъема (А), разъем консольного выключателя (В) разъем индикатора беспроводного зарядного устройства (C).

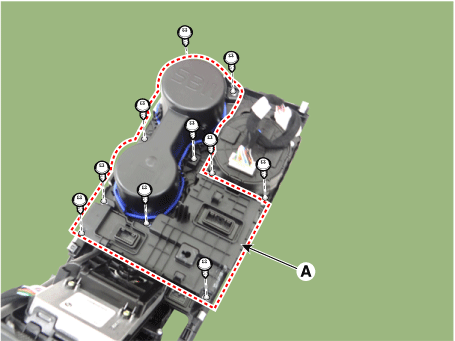

5.	Снимите узел подстаканника (А) после ослабления крепежных винтов.

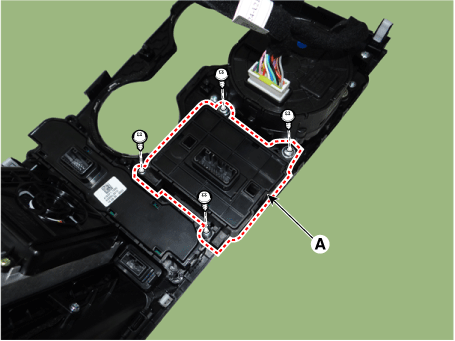

6.	Снимите консольный переключатель (А) после ослабления крепежных винтов.

Монтаж

1.	Установите в порядке, обратном снятию.
