Kia Optima: Система впуска и выпуска / Глушитель

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Механическая система двигателя / Впускная и выпускная система / Глушитель

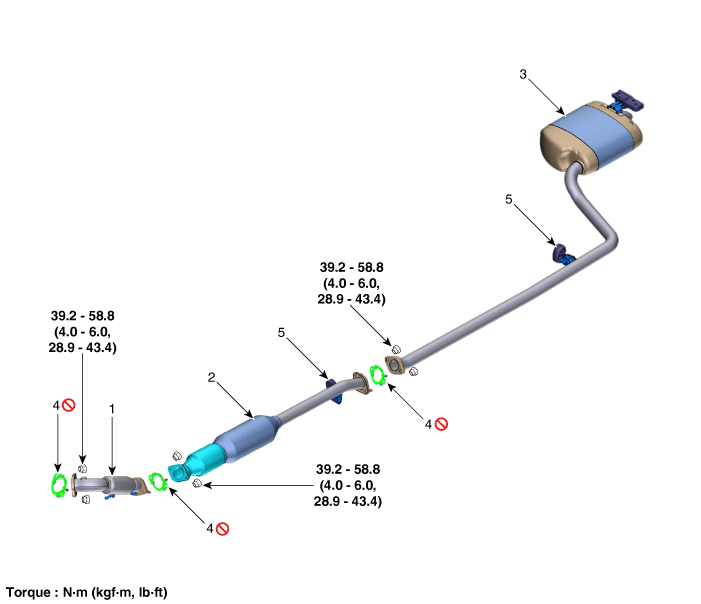

Компоненты и расположение компонентов
Компоненты

1. Передний глушитель
2. Каталитический нейтрализатор и центральный глушитель в сборе.
3. Задний глушитель
4. Прокладка
5. Вешалка

Процедуры ремонта
Снятие и установка

Передний глушитель

1.

Отсоедините отрицательную клемму аккумуляторной батареи.

2.

Снимите кожух двигателя.

(См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

3.

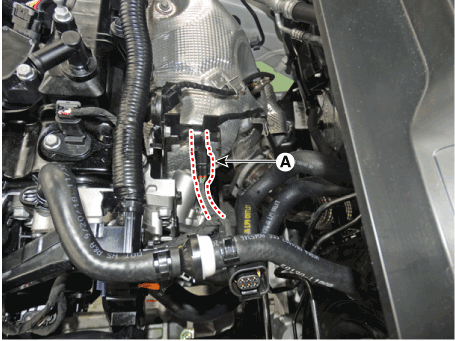

Отсоедините разъем кислородного датчика (А), а затем отделите его от кронштейна.

4.

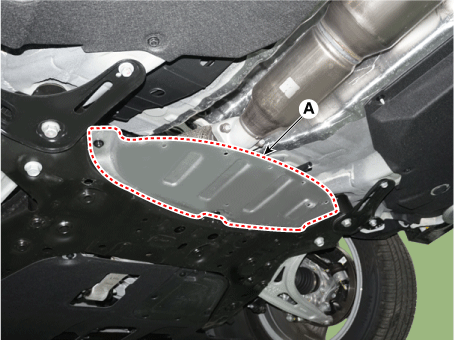

Снимите теплозащитный щиток переднего глушителя (А).

Момент затяжки :

9,8–11,8 Н•м (1,0–1,2 кгс•м, 7,2–8,7 фунт·фут)

5.

Снимите передний глушитель.

(1)

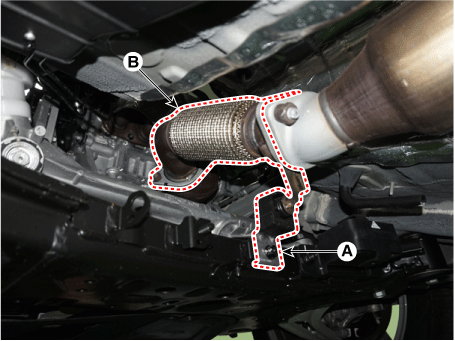

Снимите кронштейн подвески переднего глушителя (А).

Момент затяжки :

29,4–39,2 Н•м (3,0–4,0 кгс•м, 21,7–28,9 фунт·фут)

(2)

Снимите передний глушитель (В).

Момент затяжки :

39,2–58,8 Н•м (4,0–6,0 кгс•м, 28,9–43,4 фунт·фут)

6.

Установите в порядке, обратном снятию.

При установке заменить на новые прокладки.

Каталитический нейтрализатор & Центральный глушитель в сборе

1.

Снимите теплозащитный щиток переднего глушителя (А).

Момент затяжки :

9,8–11,8 Н•м (1,0–1,2 кгс•м, 7,2–8,7 фунт·фут)

2.

Снимите каталитический нейтрализатор и центральный глушитель в сборе.

(1)

Снимите каталитический нейтрализатор и центральную подвеску глушителя.

(2)

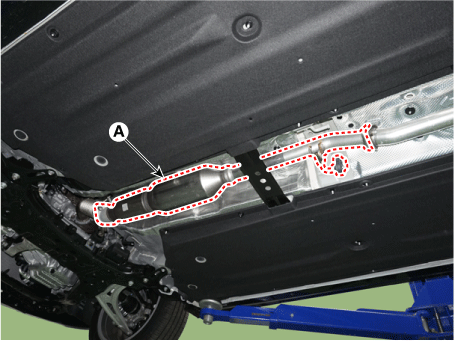

Снимите каталитический нейтрализатор и центральный глушитель в сборе (А).

Момент затяжки :

39,2–58,8 Н•м (4,0–6,0 кгс•м, 28,9–43,4 фунт·фут)

3.

Установите в порядке, обратном снятию.

При установке заменить на новые прокладки.

Задний глушитель

1.

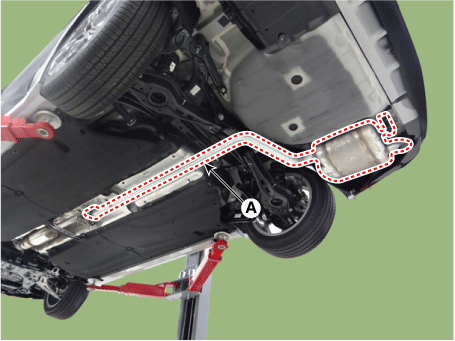

Снимите задний глушитель (А).

Момент затяжки :

39,2–58,8 Н•м (4,0–6,0 кгс•м, 28,9–43,4 фунт·фут)

2.

Установите в порядке, обратном снятию.

При установке заменить на новые прокладки.
