Kia Optima: Система впуска и выпуска / Выпускной коллектор

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Механическая система двигателя / Впускная и выпускная система / Выхлопной коллектор

Компоненты и расположение компонентов

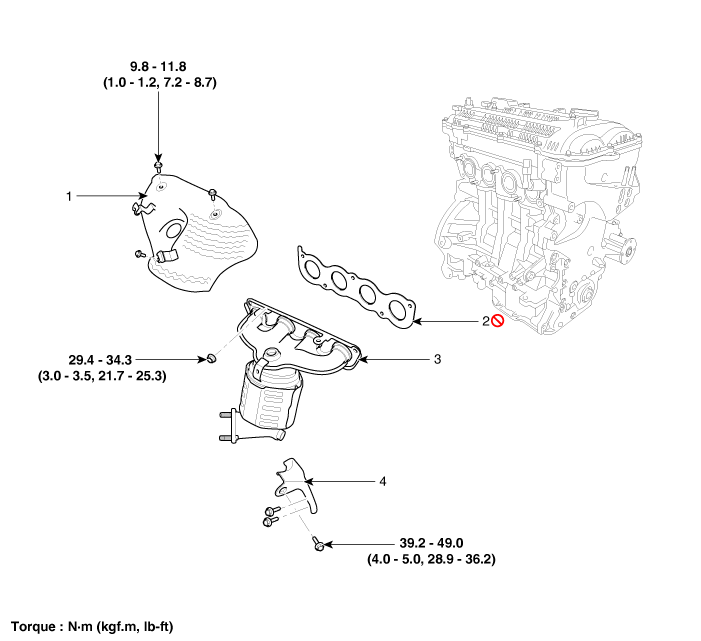

Компоненты

1. Защита от перегрева
2. Прокладка выпускного коллектора
3. Выпускной коллектор
4. Держатель выпускного коллектора

Процедуры ремонта
Снятие и установка
1.

Снимите кожух двигателя.

(См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

2.

Отсоедините отрицательную клемму аккумуляторной батареи.

3.

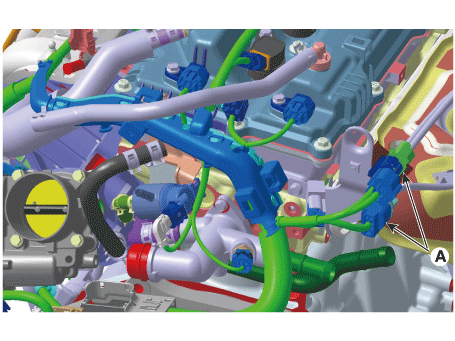

Отсоедините разъем переднего и подогреваемого кислородного датчика (А) и снимите их из кронштейна.

4.

Снимите крышку машинного отделения.

(См. Двигатель и трансмиссия в сборе — «Моторное отделение под крышкой»)

5.

Снимите передний глушитель.

(См. Система впуска и выпуска — «Глушитель»)

6.

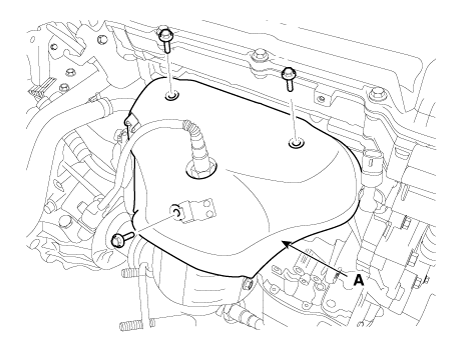

Снимите термозащиту выпускного коллектора (А).

Момент затяжки :

9,8–11,8 Н•м (1,0–1,2 кгс•м, 7,2–8,7 фунт·фут)

7.

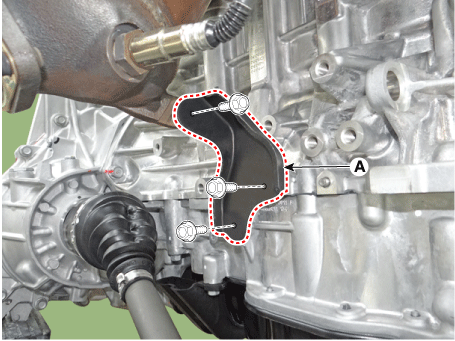

Снимите опору выпускного коллектора (А).

Момент затяжки :

39,2–49,0 Н•м (4,0–5,0 кгс·м, 28,9–36,2 фунт·фут)

8.

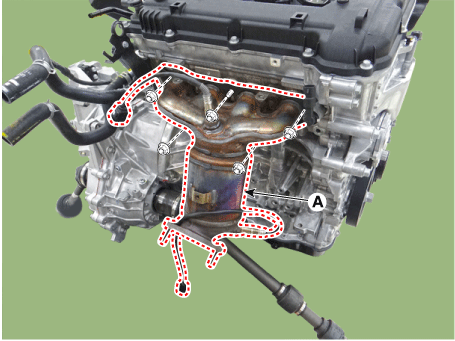

Снимите выпускной коллектор (А).

Момент затяжки :

29,4–34,3 Н•м (3,0–3,5 кгс·м, 21,7–25,3 фунт·фут)

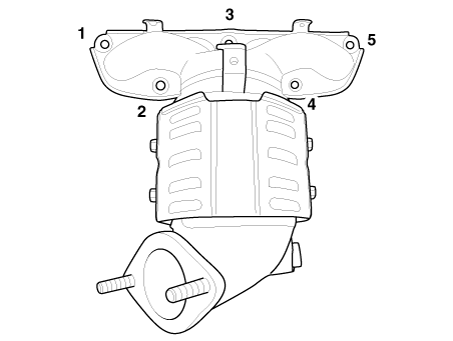

При установке выпускного коллектора затяните гайки с предварительным моментом сначала, а затем затяните гайки с указанным моментом в последовательности показано.

9.

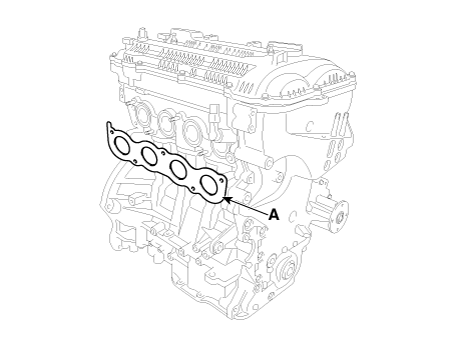

Снимите прокладку выпускного коллектора (А).

При установке заменить на новую прокладку.

10.

Установите в порядке, обратном снятию.
