осмотр

Неисправность силового агрегата МСПД можно быстро диагностировать с помощью автомобиля система диагностики (КДС).

(1)	Самодиагностика: проверка отказа и предоставление кода DTC.

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы.

(4)

Дополнительная функция: управление другими функциями, включая систему настройка параметров, настройка калибровки и другие функции.

Если возникает код неисправности, относящийся к двигателю MDPS, проверьте разъемы. и проводка. Если проблем нет, замените двигатель.

Замена

1.	Снимите блок MDPS. (См. Рулевое управление с электроприводом — «Стойка и корпус MDPS»)

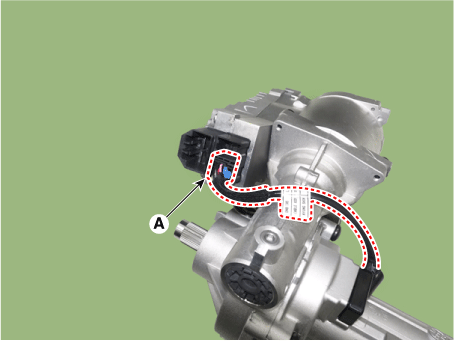

Отсоедините разъем системы MDPS (A).

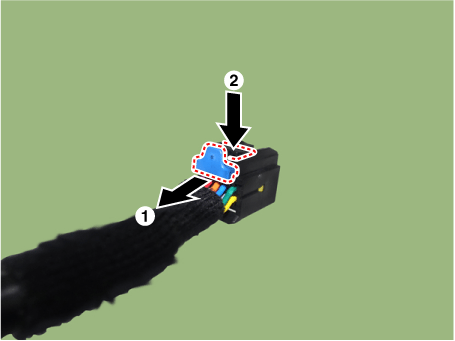

Отсоедините разъем в следующем порядке.

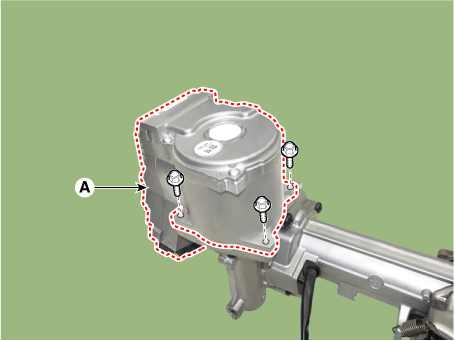

Снимите систему MDPS (A) после ослабления крепежных болтов.

Момент затяжки :

8,0–12,0 Н·м (0,8–1,2 кгс·м, 5,9–8,8 фунт-фут)

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти, если компонент упадет. В В этом случае используйте его после проверки.

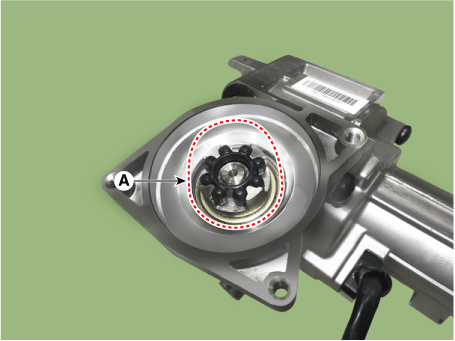

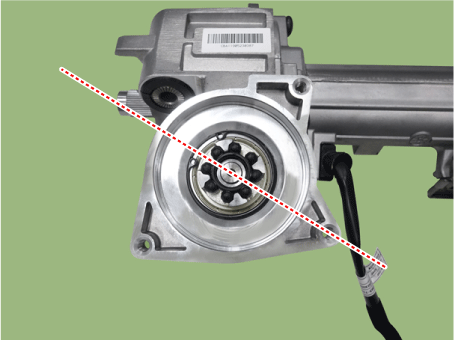

•	При установке силового агрегата устанавливайте его после проверки муфты. (А).

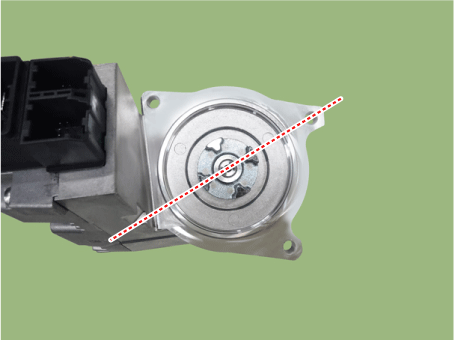

•	При подсоединении блока питания к MDPS прикрепите блок питания в соответствии с направляющей линией следующим образом.

1.	Установите в порядке, обратном снятию.

2.	Выполните «Распознавание типа EPS» с помощью KDS. (См. Система MDPS — «Диагностика с помощью KDS»)

3.	Выполните «Калибровку SAS» с помощью KDS. (См. Система MDPS — «Диагностика с помощью KDS»)

Проверьте и сотрите код неисправности.

•	Перед удалением DTC проверьте, не обнаружен ли какой-либо код DTC.

•	Замените детали блоком питания MDPS. (Никогда не отсоединяйте ЭБУ и двигатель.)

5.	Выполните тест производительности MDPS. (См. Рулевое управление с электроприводом — «Поиск и устранение неисправностей»)

Диагностика с помощью КДС

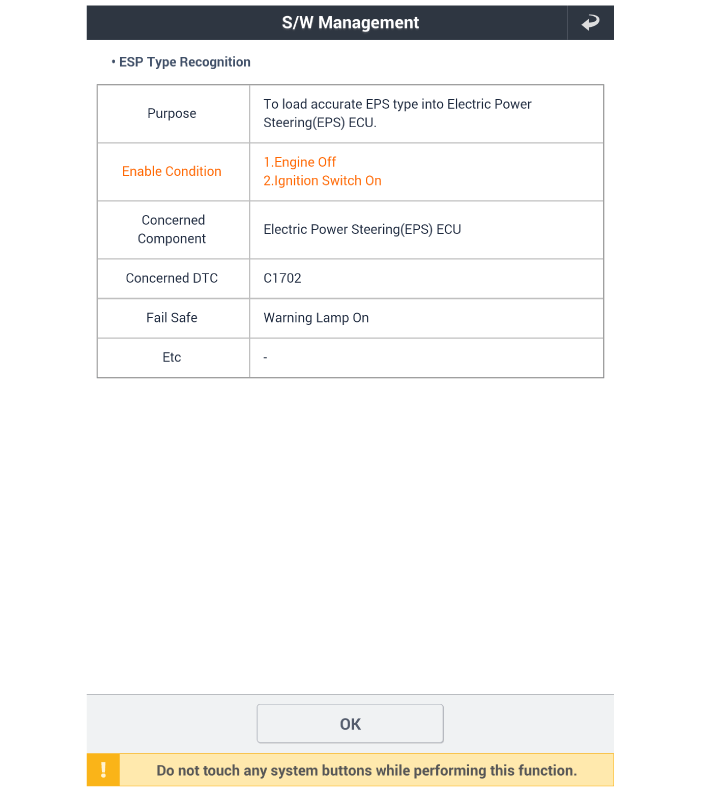

[Распознавание типов EPS]

Поскольку MDPS может хранить различные карты настройки с различными ощущениями от руля. в ECU и разные ощущения от руля в зависимости от приложения области и тип двигателя автомобиля, необходимо установить соответствующие коды для области применения и транспортного средства.

Если пропустить процедуру распознавания типа EPS, проблема может возникают при работе усилителя рулевого управления с электроприводом.

Процедура распознавания типа ЭПС необходима для:

–	Загорается индикатор DTC (Код DTC: C1702, Применение Ошибка области).

–	Слишком разные ощущения от руля.

–	Нестабильное рулевое управление.

[Распознавание типов EPS процедуры]

•	Проверьте, находится ли напряжение батареи в норме, используя KDS перед EPS. Процедура распознавания типа.

•	Будьте осторожны, чтобы не отсоединить какие-либо разъемы от автомобиля. или KDS при распознавании типа EPS.

•	После завершения процедуры распознавания типа EPS выключите двигатель и подождите не менее 20 секунд. Включите IG и проверьте, нормально ли работает система.

1.	Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней части накладка со стороны водителя на KDS.

2.	Включите устройство самодиагностики после включения зажигания.

3.	Установите рулевое колесо в положение прямо.

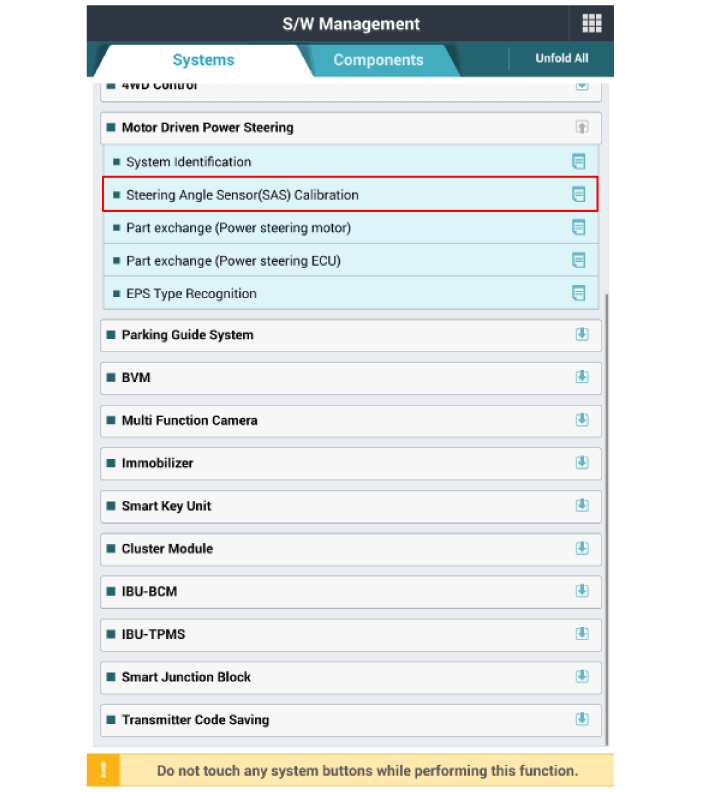

4.	После выбора «модели автомобиля» и «системы» выберите «Тип EPS». Распознавание» на экране выбора автомобиля диагностическим прибором.

5.	Удалите код неисправности.

6.	Выключите зажигание и подождите не менее 20 секунд перед запуском. двигатель. А затем убедитесь, что MDPS работает правильно.

[Калибровка SAS]

–

Датчик угла поворота руля является встроенной функцией датчика угла крутящего момента MDPS. (TAS) для определения угла поворота рулевого колеса и скорости поворота рулевого колеса водителя.

Угол поворота и скорость поворота рулевого колеса используются для управления демпфированием. и восстановление управления в дополнение к основному рулевому усилию.

Инициализация угла поворота руля (калибровка ASP) необходима для:

–	Загорается индикатор DTC (код DTC: C1261, ошибка калибровки).

–	MDPS восстанавливает функцию управления ВЫКЛ.

–	Функция ESC ВЫКЛ.

[Процедуры калибровки SAS]

•	Проверьте, находится ли напряжение аккумуляторной батареи в норме с помощью KDS перед рулевым управлением. Процедура инициализации угла (калибровка ASP).

•	Будьте осторожны, чтобы не отсоединить какие-либо разъемы от автомобиля. или KDS во время процедуры инициализации угла поворота рулевого колеса.

•	После завершения процедуры инициализации рулевого управления выключите двигатель и подождите не менее 10 секунд. Включите IG и проверьте, нормально ли работает система.

1.	Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней части накладка со стороны водителя на KDS.

2.	Включите устройство самодиагностики после включения зажигания.

3.	Установите рулевое колесо в положение прямо.

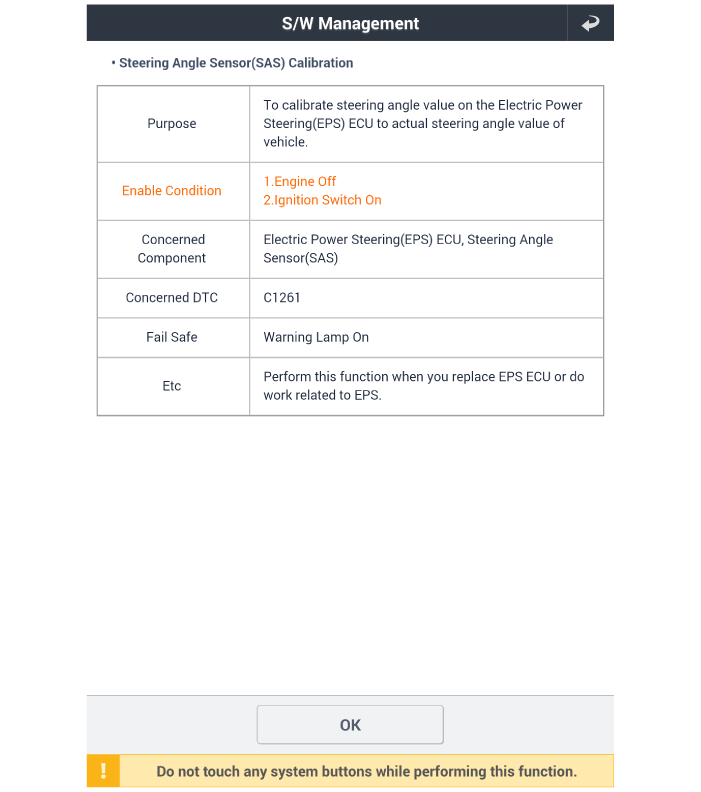

4.	После выбора «модели автомобиля» и «системы» выберите «Калибровка SAS». на экране выбора транспортного средства диагностического прибора.

5.	Удалите код неисправности.

6.	Выключите зажигание и подождите не менее 20 секунд перед запуском. двигатель. А затем убедитесь, что MDPS работает правильно.
