Kia Optima: Система впуска и выпуска / Впускной коллектор

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Механическая система двигателя / Впускная и выпускная система / Впускной коллектор

Компоненты и расположение компонентов

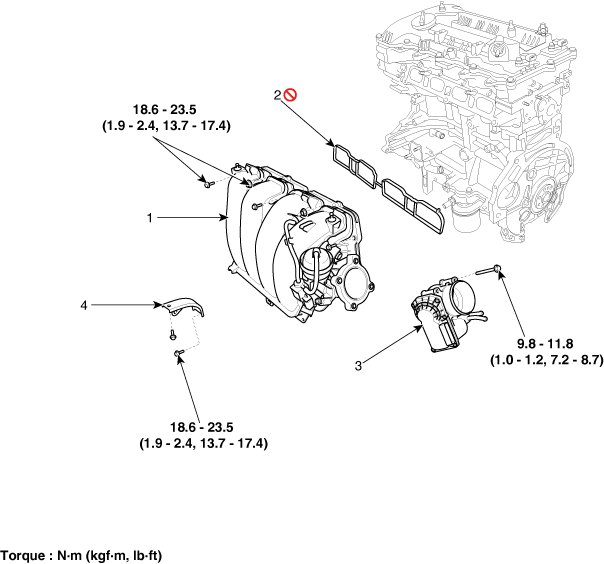

Компоненты

1. Впускной коллектор в сборе
2. Прокладка впускного коллектора

3. Электронный блок дроссельной заслонки
4. Опора впускного коллектора

Процедуры ремонта

Снятие и установка

1.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

2.	Отсоедините отрицательную клемму аккумуляторной батареи.

3.	Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель»)

4.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

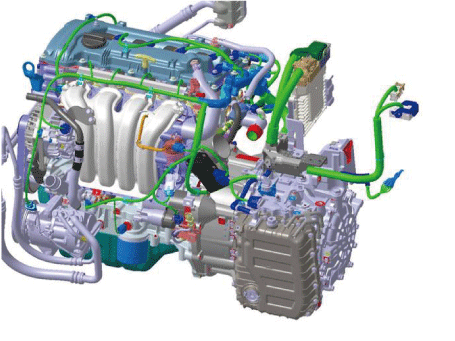

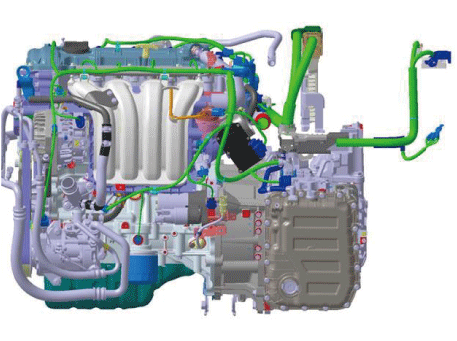

5.	Отсоедините разъемы проводки и зажимы жгута и снимите проводку. защита вокруг впускного коллектора.

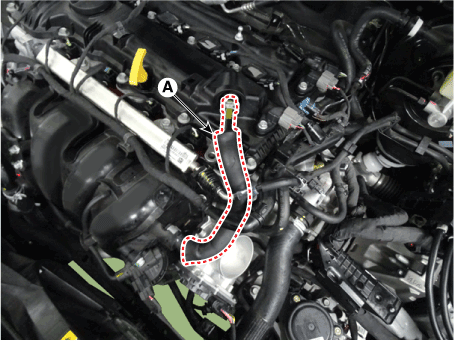

6.	Отсоедините шланг принудительной вентиляции картера (PCV) (А).

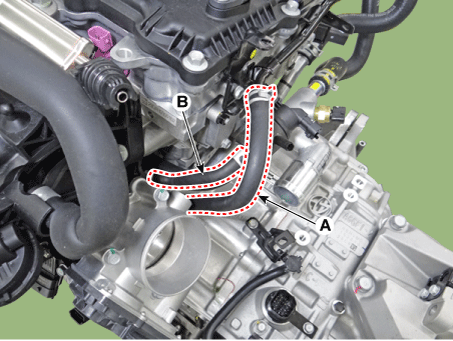

7.	Отсоедините вакуумный шланг (А) и электромагнитный клапан управления продувкой (PCSV). шланг (В).

8.	Отверните болты крепления модуля управления дроссельной заслонкой (ETC). (См. Управление двигателем/топливная система — «ETC (электрическое управление дроссельной заслонкой) Система")

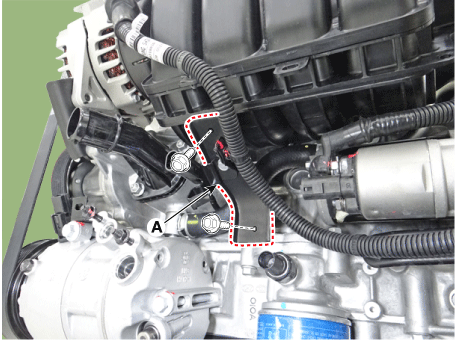

Снимите опору впускного коллектора (А).

Момент затяжки :

18,6–23,5 Н•м (1,9–2,4 кгс•м, 13,7–17,4 фунт·фут)

10.

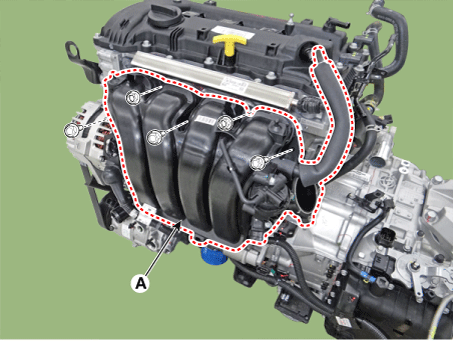

Снимите впускной коллектор (А) с прокладкой.

Момент затяжки :

18,6–23,5 Н•м (1,9–2,4 кгс•м, 13,7–17,4 фунт·фут)

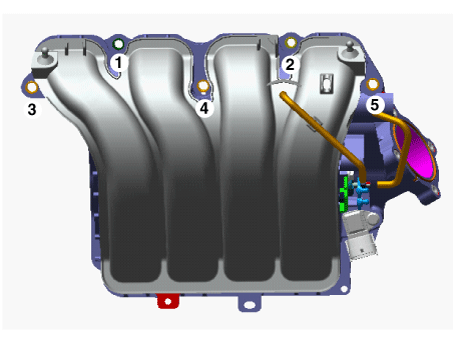

При установке впускного коллектора затяните болты и гайки сначала с предварительным крутящим моментом, а затем затяните болты и гайки с заданный крутящий момент в показанной последовательности.

11.	Установите в порядке, обратном снятию.
