Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Механическая система двигателя / Впускная и выпускная система / Воздухоочиститель

Компоненты и расположение компонентов

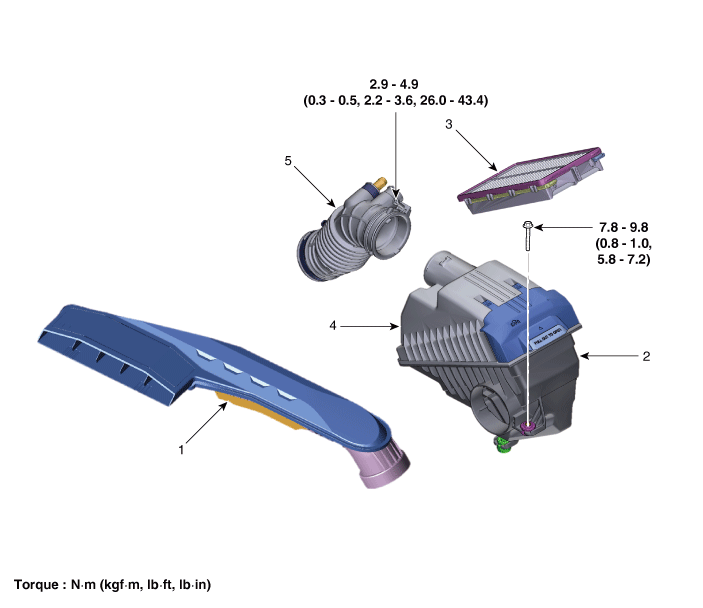

Компоненты

1. Воздуховод
2. Корпус воздухоочистителя
3. Элемент воздухоочистителя

4. Крышка воздухоочистителя
5. Шланг забора воздуха

Процедуры ремонта

Снятие и установка

Сборка воздухоочистителя

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

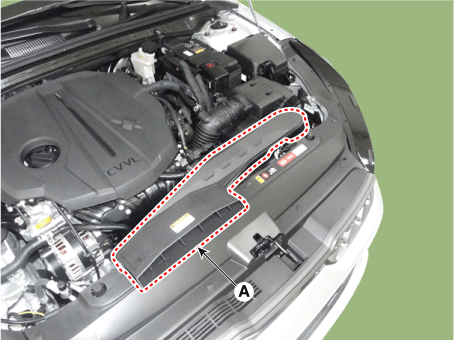

2.	Снимите воздуховод (А).

3.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

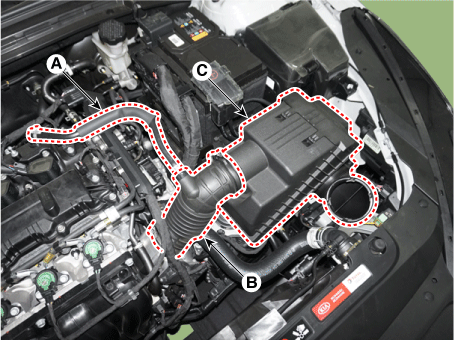

Снимите воздушный фильтр в сборе.

(1)	Отсоедините шланг сапуна (А).

(2)

Отсоедините воздухозаборный шланг (В).

Момент затяжки :

Шланговый хомут: 2,9–4,9 Н•м (0,3–0,5 кгс•м, 2,2–3,6 фунт•фут, 26,0–43,4 фунт•дюйм)

(3)

Снимите воздушный фильтр в сборе (С).

Момент затяжки :

7,8–9,8 Н•м (0,8–1,0 кгс•м, 5,8–7,2 фунт·фут)

5.	Установите в порядке, обратном снятию.

элемент воздухоочистителя замена

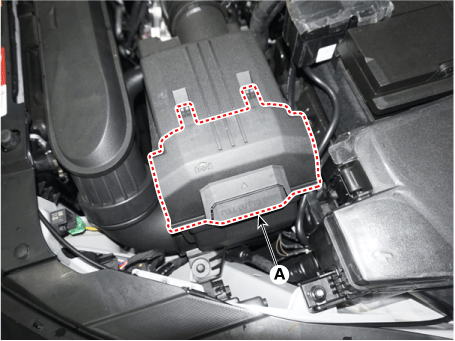

1.	Снимите крышку элемента воздушного фильтра (А), подняв ее.

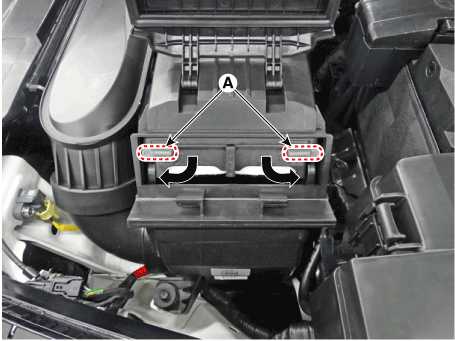

2.	Освободите блокировку элемента, повернув рычаги в положение «РАЗБЛОКИРОВАТЬ». а затем вытяните элемент вперед.

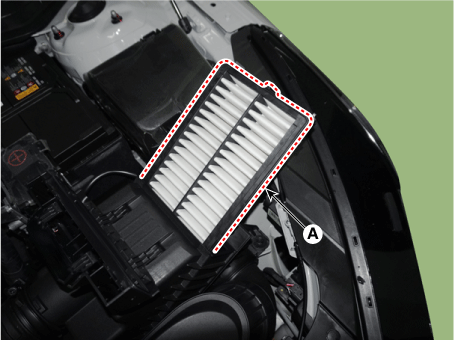

Замените элемент воздушного фильтра (А) новым.

При снятии элемента воздушного фильтра потяните элемент воздушного фильтра ручка вперед.

Если в блоке воздухоочистителя есть посторонние вещества, очистите внутреннюю часть узла воздушного фильтра, а затем замените элемент.

4.	Полностью вставьте элемент в воздухоочиститель, а затем закройте элемент. крышку (A) после поворота рычагов в положение "LOCK".

осмотр

1.	Снимите элемент воздухоочистителя.

2.	Проверьте, не слишком ли загрязнен воздушный фильтр. Если это так, замените воздух элемент очистки.

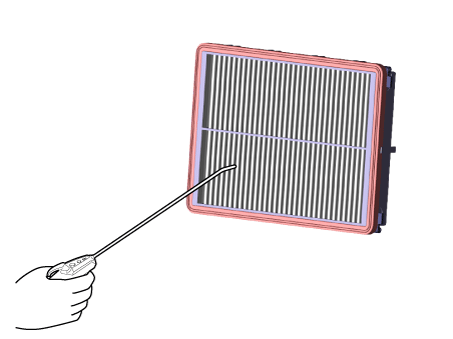

Если элемент воздушного фильтра необходимо очистить, продуйте его сжатым воздухом. показано на рисунке, чтобы очистить его.

Будьте полностью осведомлены о направлении использования сжатого воздуха на воздухоочиститель.

4.	Установите на место элемент воздухоочистителя.
