Kia Optima: внутренняя отделка / отделка центральной стойки

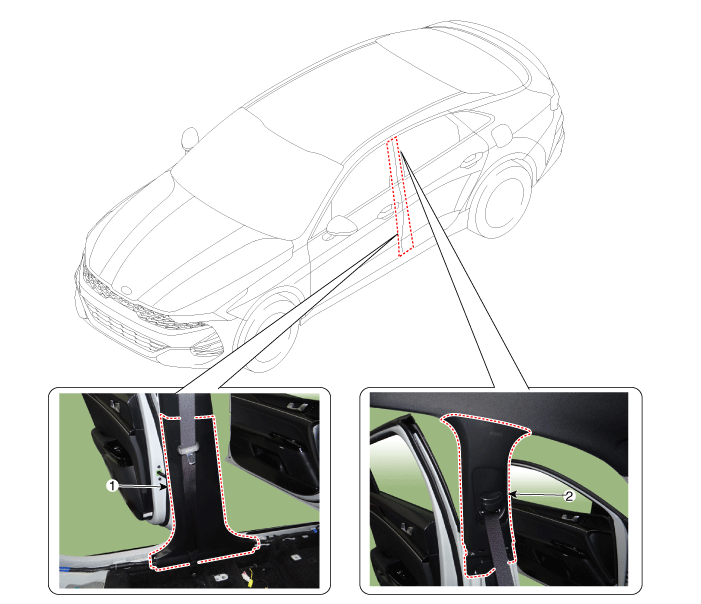

Компоненты и расположение компонентов
1. Нижняя обшивка центральной стойки
|
2. Верхняя обшивка центральной стойки
|
Процедуры ремонта
[Центральная стойка нижняя
подрезать]
|
Наденьте перчатки, чтобы не поранить руки.
|
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
При снятии элементов внутренней отделки используйте съемник пластиковой панели.
инструмент, чтобы не повредить поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снять обшивку порога передней двери.
(См. Отделка салона — «Отделка дверных протертостей»)
|
|
2.
|
Снять обшивку порога задней двери.
(См. Отделка салона — «Отделка дверных протертостей»)
|
|
3.
|
Аккуратно снимите боковой уплотнитель передней двери.
|
|
4.
|
Аккуратно снимите боковой уплотнитель кузова задней двери.
|
|
5.
|

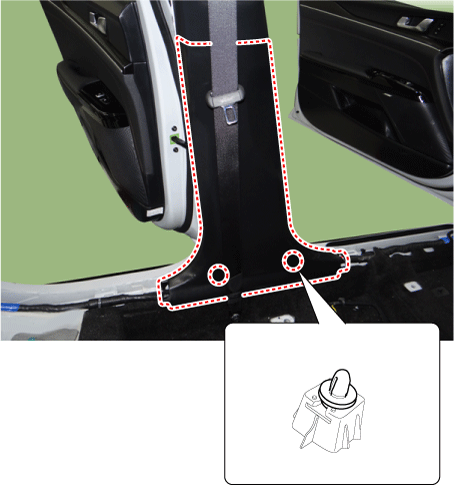

С помощью отвертки или съемника снимите нижнюю облицовку центральной стойки (А).
|
|
6.
|
Для установки выполните процедуру удаления в обратном порядке.
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
[Центральная стойка верхняя
подрезать]
|
Наденьте перчатки, чтобы не поранить руки.
|
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
При снятии элементов внутренней отделки используйте съемник пластиковой панели.
инструмент, чтобы не повредить поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снимите нижнюю облицовку центральной стойки.
(См. Отделка салона — «Отделка центральной стойки»)
|
|
2.
|

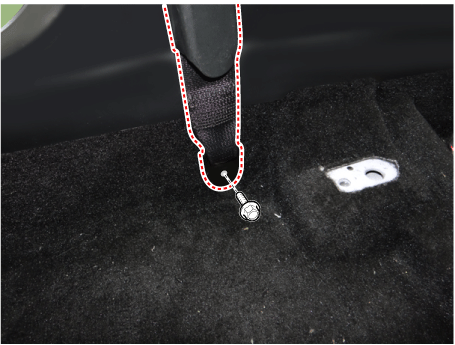

Откройте крышку ремня безопасности переднего сиденья (А) и ослабьте крепежный болт.
|
Момент затяжки :
39,2–53,9 Н·м (4,0–5,5 кгс·м, 28,8–39,8 фунт-фут)
|
|
|
3.
|

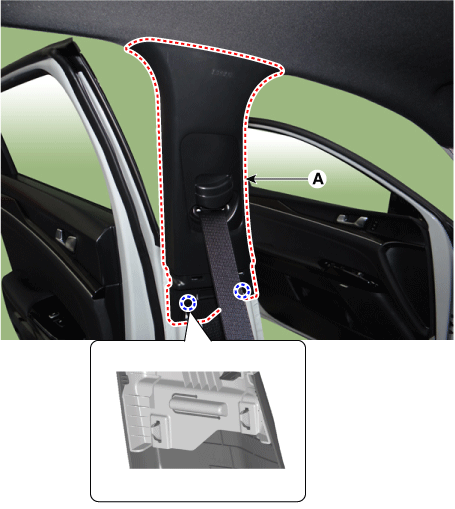

С помощью отвертки или съемника снимите верхнюю облицовку центральной стойки (А).
|
|
4.
|
Для установки выполните процедуру удаления в обратном порядке.
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
