Kia Optima: система подачи топлива / заливная горловина в сборе
Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг.
/
Управление двигателем/топливная система
/
Система подачи топлива
/ Заливная горловина в сборе
Компоненты и расположение компонентов

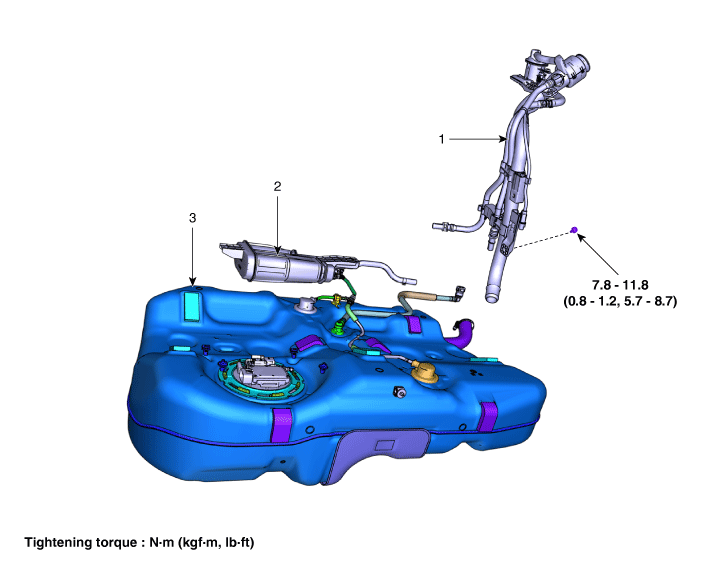

| Компоненты |
|
1. Заливная горловина в сборе
2. Канистра |
3. Топливный бак в сборе
|
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите защиту заднего колеса. (См. Кузов — «Защитный кожух заднего колеса») |
| 3. |

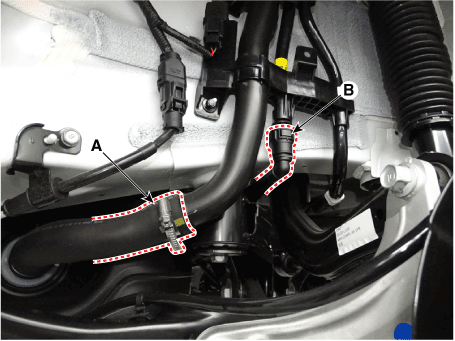

Отсоедините шланг заливки топлива (А) и быстроразъемное соединение уровня (В).
|
| 4. |

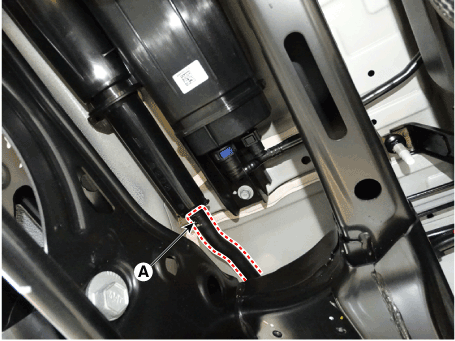

Отсоедините вентиляционный шланг (А).
|
| 5. |

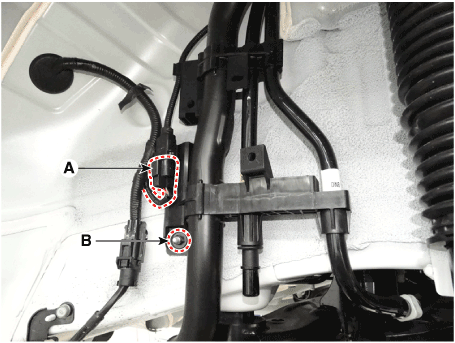

Снимите узел заливной горловины, ослабив крепежную гайку (B) после отсоединив разъем клапана закрытия адсорбера (А).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
Топливопровод
Компоненты и расположение компонентов
Компонент
1. Заливная горловина в сборе
2. Топливный бак в сборе
3. Топливопровод
Процедуры ремонта
Удаление
...
Доставка трубы
Компоненты и расположение компонентов
Компоненты
1. Зажим
2. Напорная труба
3. Инжектор
Процедуры ремонта
Удаление
1.
Выпускать ...
