Kia Optima: электрическая система кузова / многофункциональный переключатель

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система кузова / Многофункциональный переключатель

Технические характеристики

Предметы		Технические характеристики
Номинальное напряжение	Выключатель передних противотуманных фар	5 В
	Осветительные приборы
	Авто освещение
	Диммер и прохождение
	Лампа указателя поворота
	Стеклоочиститель
	Шайба	14,5 В

Принципиальные диаграммы

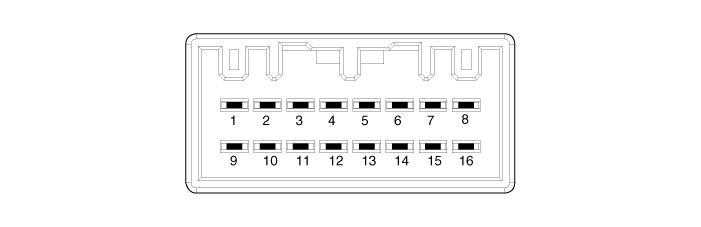

Разъем и функция терминала

Соединитель А

Приколоть	Стандарт	Р-МДПС
1	-	-
2	Сигнал заднего хода ближнего света фар	Сигнал заднего хода ближнего света фар
3	Сигнал громкости переднего стеклоочистителя INT	-
4	Земля	-
5	Земля (IBU)	Земля
6	Сигнал переключателя переднего стеклоочистителя	-
7	Сигнал низкого заднего хода переднего стеклоочистителя	Сигнал низкого заднего хода переднего стеклоочистителя
8	IGN2	IGN2
9	Переключатель питания электродвигателя переднего омывателя	Переключатель питания электродвигателя переднего омывателя
10	Сигнал выключателя света	C-CAN (высокий)
11	-	C-CAN (низкий)
12	Сигнал включения противотуманных фар	IGN1
13	Сигнал переключения фар ближнего/дальнего света	-
14	Переключатель указателя поворота (левый)	B-CAN (высокий)
15	Переключатель указателей поворота (правый)	B-CAN (низкий уровень)
16	-	Батарея (+)

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите верхний и нижний кожухи рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)

3.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)

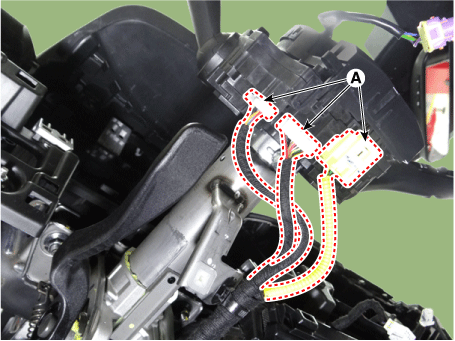

4.	Отсоедините общий разъем (А) от многофункционального переключателя.

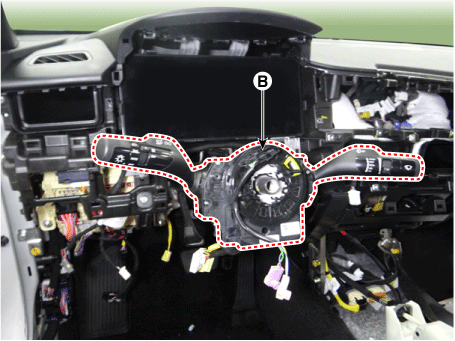

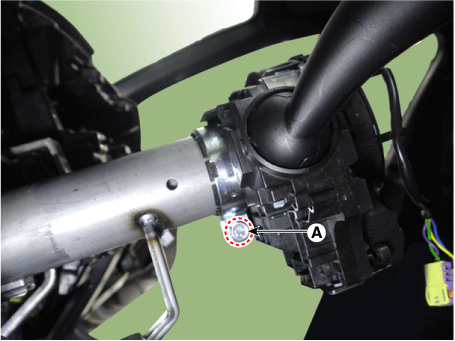

Снимите многофункциональный переключатель (В), ослабив крепежный болт (А).

Момент затяжки :

7,8–8,8 Н·м (0,8–0,9 кгс·м, 5,8–6,5 фунт·фут)

При установке многофункционального переключателя отвинтите и снова соберите зажимной болт (A), чтобы проверить звук.

Монтаж

1.	Установите в порядке, обратном снятию.

осмотр

Многофункциональный переключатель осмотр

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите верхний и нижний кожухи рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)

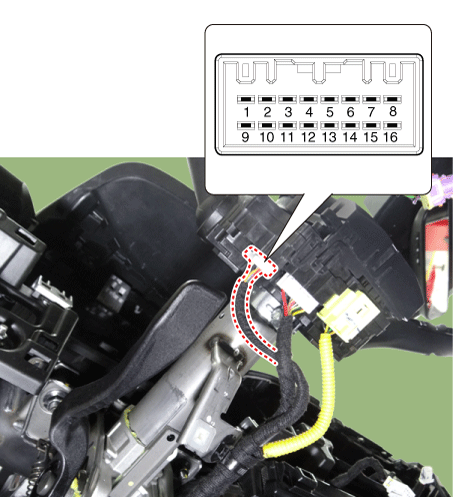

Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.

Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3,5%)
Переключатель переднего стеклоочистителя	ТУМАН	6-4	330
	ВЫКЛЮЧЕННЫЙ		∞
	ВНУТРЕННИЙ (АВТО)		800
	НИЗКИЙ		1800
	ВЫСОКИЙ		5700
Прерывистый объем дворников	Том 1	3-4	330
	Том 2		690
	Том 3		1310
	Том 4		2610
	Том 5		7310
Выключатель противотуманных фар	ВЫКЛЮЧЕННЫЙ	12-4	∞
	Передний		910
	Задний		2910
Переключатель указателей поворота (левый)	ВЫКЛЮЧЕННЫЙ	14-4	∞
	перестроение		910
	Полный оборот		2910
Переключатель указателей поворота (правый)	ВЫКЛЮЧЕННЫЙ	15-4	∞
	перестроение		910
	Полный оборот		2910
Диммер и переключатель ближнего света	ВЫКЛЮЧЕННЫЙ	13-4	∞
	Прохождение		910
	Диммер		2910
Выключатель	ВЫКЛЮЧЕННЫЙ	10-4	680
	АВТО		∞
	Задний фонарь		1680
	Ближний свет		5580

Диагностика с помощью KDS

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC)

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

Выберите "Модель автомобиля" и "IBU-BCM" для проверки, чтобы проверить автомобиль с тестером.

–	Стандарт: BCM-MFSW

–	R-MDPS : BCM - MFSW (DN8)

3.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.

4.	Чтобы принудительно активировать входное значение проверяемого модуля, выберите опция «Проверка активации».
