Kia Optima: Головка блока цилиндров в сборе / Крышка головки блока цилиндров

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Механическая система двигателя / Головка цилиндра в сборе / Крышку головки блока цилиндров

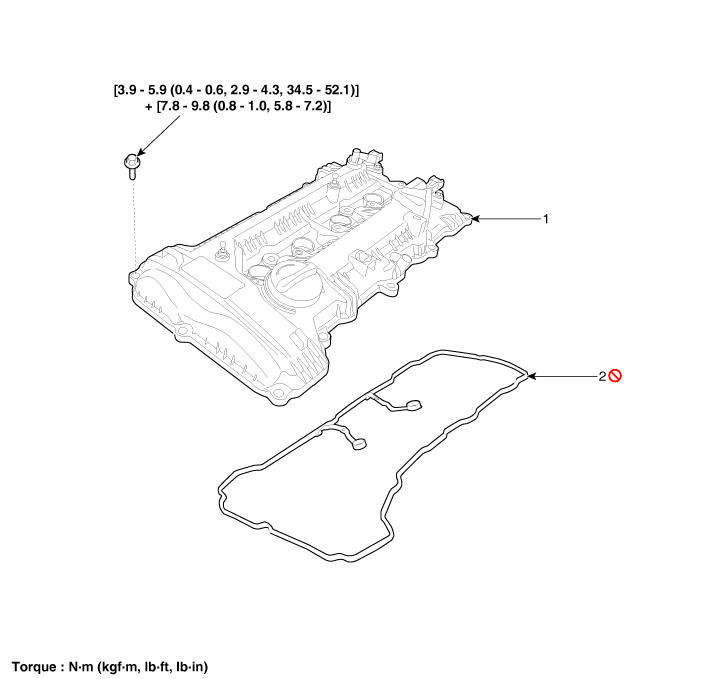

Компоненты и расположение компонентов

Компоненты

1. Крышка головки блока цилиндров

2. Прокладка крышки головки блока цилиндров

Процедуры ремонта

Удаление

•	Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.

•	Во избежание повреждения осторожно отсоединяйте разъемы проводки, пока удерживая соединительную часть.

Пометьте все провода и шланги, чтобы избежать неправильного соединения.

1.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

2.	Отсоедините отрицательную клемму аккумуляторной батареи.

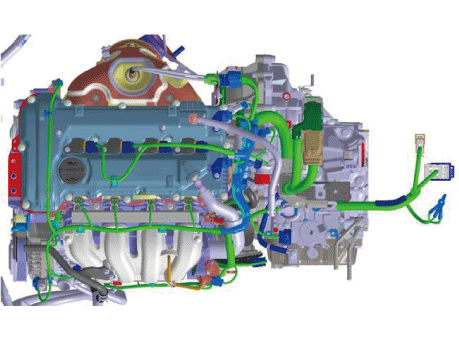

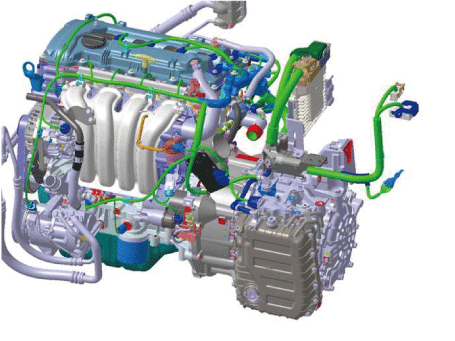

3.	Отсоединяем разъемы проводки и зажимы жгута и снимаем разъем кронштейны вокруг крышки головки блока цилиндров.

4.	Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель»)

5.	Снимите катушки зажигания. (См. Электрическая система двигателя — «Катушка зажигания»)

6.	Снимите датчик уровня моторного масла. (См. Система смазки — «Указатель уровня масла и трубка»)

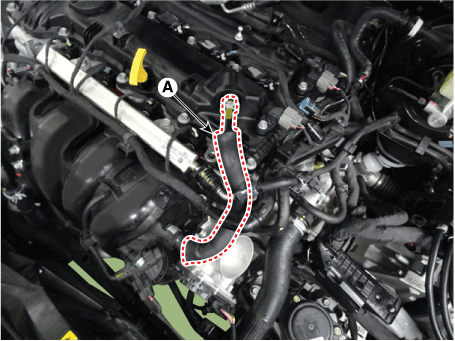

7.	Отсоедините шланг принудительной вентиляции картера (PCV) (А).

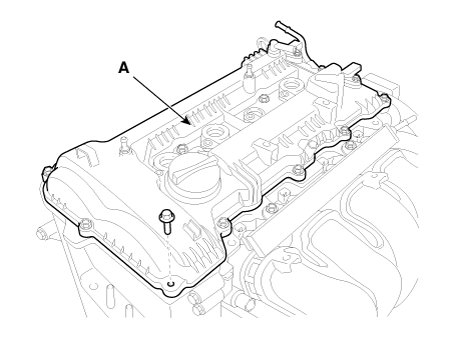

Снимите крышку головки блока цилиндров (А).

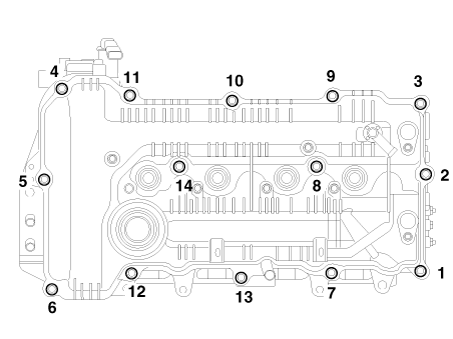

Отверните болты в указанной последовательности.

Монтаж

Установите крышку головки блока цилиндров.

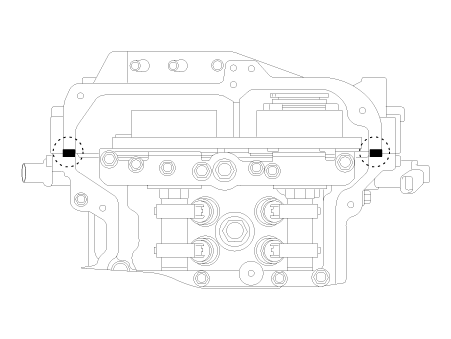

(1)	Затвердевающий герметик, расположенный на крышке головки блока цилиндров и зазор между крышкой цепи ГРМ и держателем распредвала должен снять перед установкой крышки головки блока цилиндров.

(2)	Нанесите моторное масло на кромку сальника на крышке. и наружная поверхность свечных трубок.

(3)

После нанесения герметика на зазор между крышкой цепи ГРМ и держатель кулачка, он должен быть собран в течение 5 минут.

Ширина валика: 2,0–3,0 мм (0,08–0,12 дюйма)

Герметик: Threebond 1217H или аналогичный.

(4)

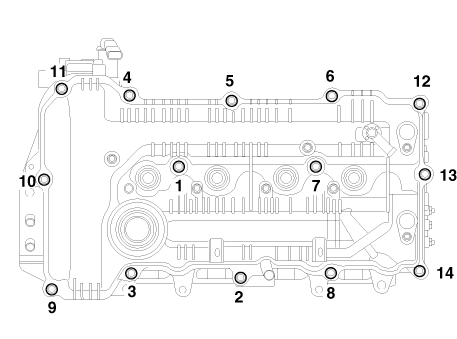

Установите крышку головки блока цилиндров, затянув болты в несколько проходит в указанной последовательности.

Момент затяжки

1-й шаг:

3,9–5,9 Н•м (0,4–0,6 кгс•м, 2,9–4,3 фунт·фут, 34,5 - 52,1 фунта•дюйм)

2-й шаг:

7,8–9,8 Н•м (0,8–1,0 кгс•м, 5,8–7,2 фунт·фут)

•	Не используйте повторно прокладку крышки головки блока цилиндров.

•	Перед установкой крышки головки блока цилиндров убедитесь, что прокладка крышки головки блока цилиндров не отделена от канавка под прокладку крышки головки блока цилиндров.

•	Работа двигателя или проверка давления не должны выполняться. в течение 30 минут после установки крышки головки блока цилиндров.

2.	Установите остальные детали в порядке, обратном снятию.
