Компоненты и расположение компонентов

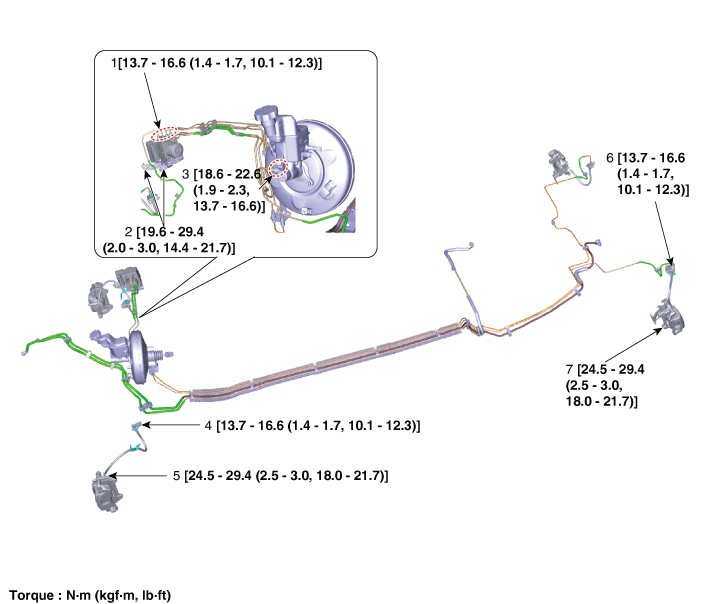

Компоненты

1. Накидные гайки HECU.
2. Гайки крепления HECU к кузову.
3. Накидная гайка главного цилиндра к HECU.
4. Накидная гайка трубки переднего тормозного трубопровода.

5. Передняя тормозная магистраль к тормозу шланг.
6. Накидная гайка трубки заднего тормозного шланга.
7. Задний тормозной шланг к тормозному шлангу.

Процедуры ремонта

Удаление

Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем (пол под крышку, топливный фильтр, топливный бак и канистру) при подъеме автомобиля с помощью лифт.

(См. раздел «Общая информация» — «Точки подъема и опоры»)

Тормозная трубка [Двигатель Комната]

1.	Отсоедините разъем выключателя уровня тормозной жидкости и снимите крышку бачка.

Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

•	Не проливайте тормозную жидкость на автомобиль, это может повредить краска; если тормозная жидкость попала на краску, промойте ее немедленно смывать водой.

•	Убедитесь, что грязь или другие посторонние предметы не допускаются загрязнять тормозную жидкость.

Снимите тормозную трубку после ослабления накидных гаек на ESC, мастер разъем цилиндра и тормозной трубки.

Момент затяжки

ESC: 18,6–22,6 Н·м (1,9–2,3 кгс·м, 13,7–16,6 фунт-фут)

Главный цилиндр:

18,6–22,6 Н·м (1,9–2,3 кгс·м, 13,7–16,6 фунт-фут)

Разъем тормозной трубки:

13,7–16,7 Н·м (1,4–1,7 кгс·м, 10,1–12,3 фунт-фут)

Тормозной шланг

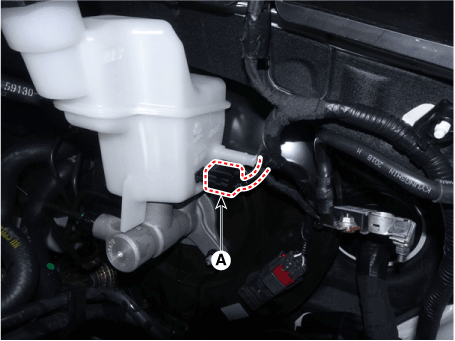

Отсоедините разъем датчика уровня тормозной жидкости (А).

Убедитесь, что разъем датчика уровня масла в бачке тормозной системы установлен правильно.

(Предупреждающая лампа тормоза загорается, когда он не подключен.)

Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

Не проливайте тормозную жидкость на автомобиль, это может повредить краску; если тормозная жидкость попала на краску, немедленно смойте ее вода.

3.	Снимите переднее колесо и шину. (См. Шины/Колеса — «Колесо»)

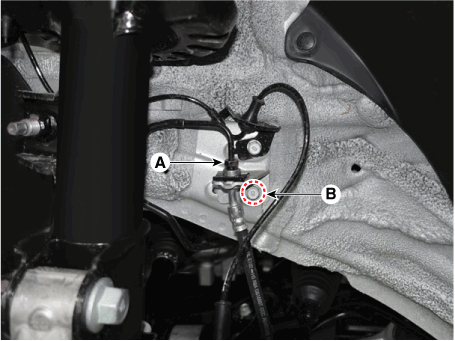

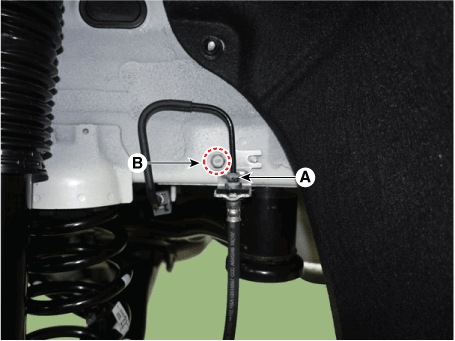

4.	Снимите конусную гайку трубки (А).

Ослабьте болт кронштейна тормозного шланга (В).

Момент затяжки

(A) : 13,7–16,7 Н·м (1,4–1,7 кгс·м, 10,1–12,3 фунт-фут)

(B): 19,6–29,4 Н·м (2,0–3,0 кгс·м, 14,5–21,7 фунт-фут)

[Передний]

[Задний]

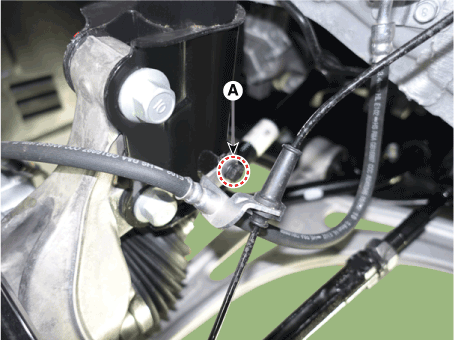

Ослабьте крепежный болт (А) и снимите кронштейн тормозного шланга с сборка стойки.

Момент затяжки :

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

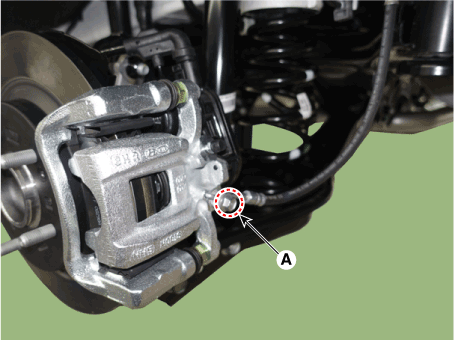

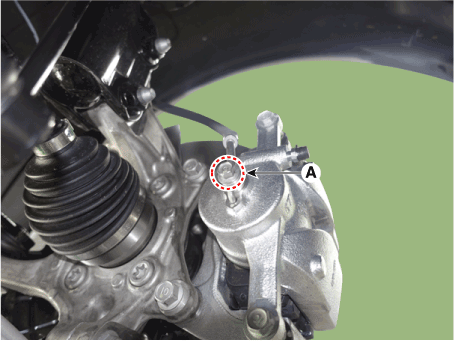

Снимите шланг после ослабления болта тормозного шланга (А) на суппорте.

Момент затяжки :

24,5 - 29,4 Н.м (2,5 - 3,0 кгс.м, 18,1 - 21,7)

[Передний]

[Задний]

осмотр

1.	Проверьте тормозные трубки на наличие трещин, изгибов и коррозии.

2.	Проверьте накидные гайки тормозных трубок на наличие повреждений и утечек жидкости.

Монтаж

Установите в порядке, обратном снятию.

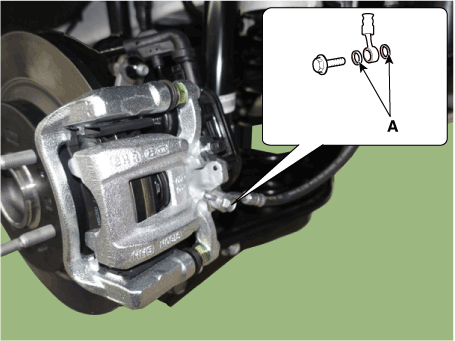

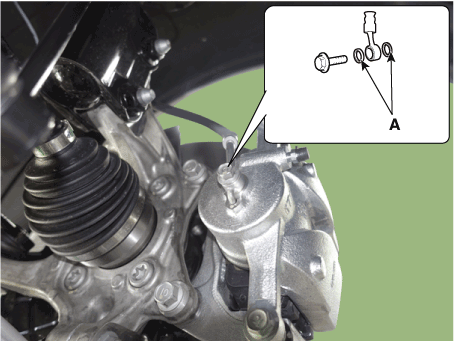

При установке используйте новую шайбу (А).

[Передний]

[Задний]

2.	После установки прокачайте тормозную систему. (См. Тормозная система — «Процедуры прокачки тормозов»)
