Kia Optima: Тормозная система / Педаль тормоза

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Тормозная система / Тормозная система / Педаль тормоза

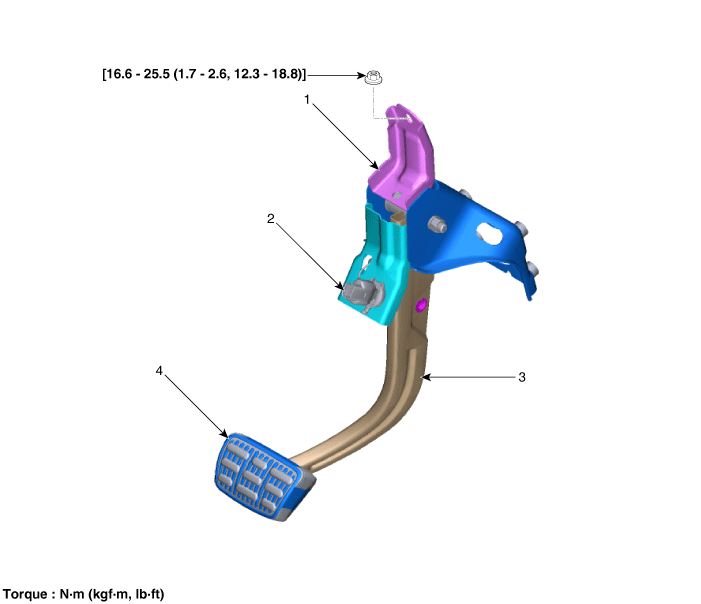

Компоненты и расположение компонентов

Компоненты

1. Тормозной элемент в сборе
2. Выключатель стоп-сигнала

3. Рычаг педали тормоза в сборе
4. Накладка педали тормоза

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

3.	Снимите модуль приводной подушки безопасности. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя»)

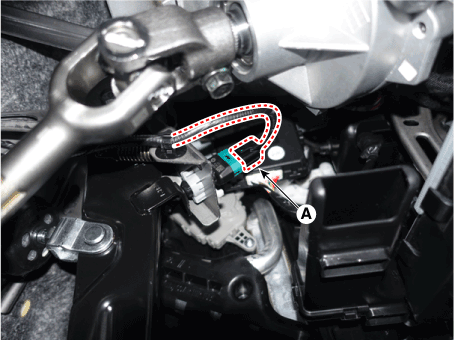

4.	Отсоедините разъем выключателя стоп-сигналов (А).

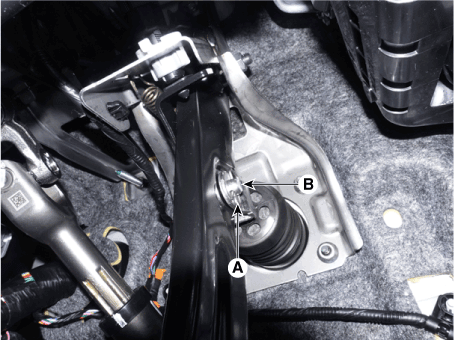

5.	Разделите стопорный штифт (А) и штифт с плоской головкой (В).

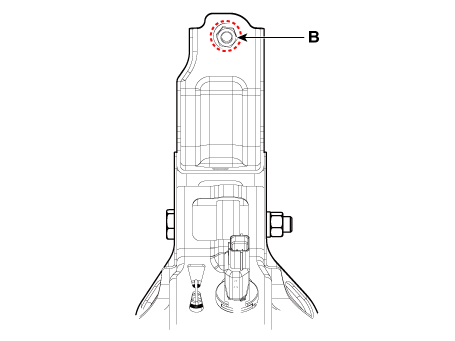

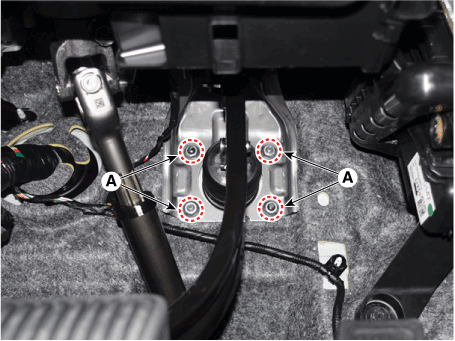

Ослабьте гайки (А), (В) и снимите узел педали тормоза.

Момент затяжки :

(A) : 12,7–17,6 Н·м (1,3–1,8 кгс·м, 9,4–13,0 фунт-фут)

(B): 16,7–25,5 Н·м (1,7–2,6 кгс·м, 12,3–18,8 фунт-фут)

осмотр

1.	Проверьте педаль тормоза на изгиб или скручивание.

2.	Проверьте возвратную пружину педали тормоза на наличие повреждений.

3.	Проверьте выключатель стоп-сигнала. (См. Тормозная система — «Выключатель стоп-сигналов»)

Монтаж

Установите в порядке, обратном снятию.

•	При установке штифта нанесите смазку.

•	При установке используйте новую защелку.
