Kia Optima: Тормозная система/главный цилиндр

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Тормозная система / Тормозная система / Главный цилиндр

Компоненты и расположение компонентов

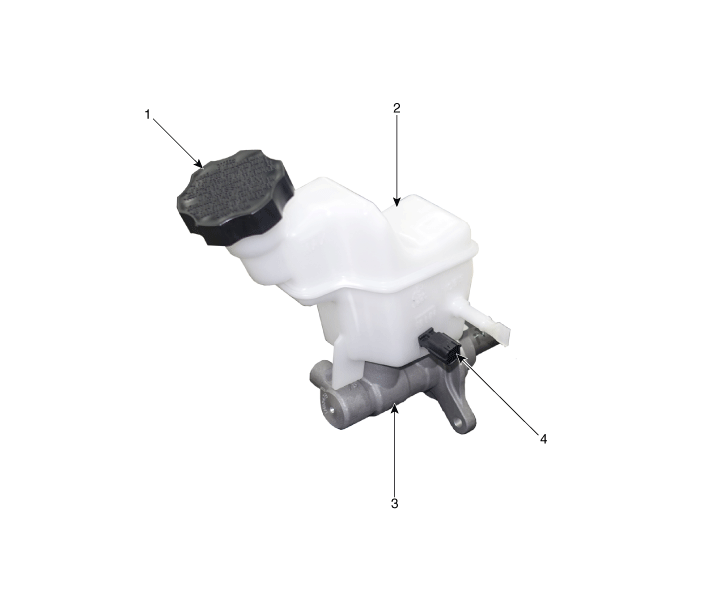

Компоненты

1. Крышка резервуара
2. Резервуар

3. Главный цилиндр
4. Датчик уровня тормозной жидкости

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите воздушный фильтр в сборе. G 2.0 NU MPI (см. Механическая система двигателя — «Воздушный фильтр») G 2.5 GDI THETA II (см. Механическая система двигателя — «Воздушный фильтр»)

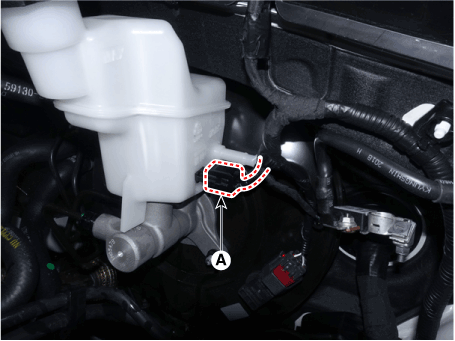

Отсоедините разъем датчика уровня тормозной жидкости (А).

Убедитесь, что разъем датчика уровня масла в бачке тормозной системы установлен правильно.

(Предупреждающая лампа тормоза загорается, когда он не подключен.)

Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

•	Не проливайте тормозную жидкость на автомобиль, это может повредить краска; если тормозная жидкость попала на краску, промойте ее немедленно смывать водой.

•	Убедитесь, что грязь или другие посторонние предметы не допускаются загрязнять тормозную жидкость.

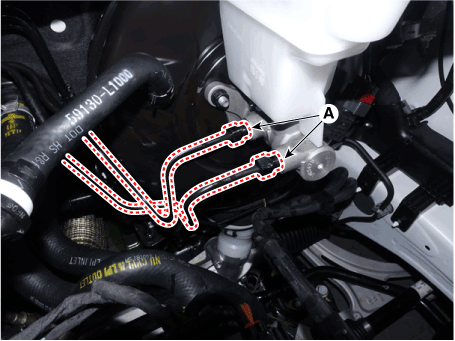

Отделите тормозную трубку (А) от главного цилиндра, ослабив трубная накидная гайка.

•	Будьте осторожны с повреждением метчика и сколами при снятии тормозная трубка.

•	При монтаже обратите внимание на положение тормоза трубку и правильно установите накидную гайку.

Момент затяжки :

18,6–22,6 Н·м (1,9–2,3 кгс·м, 13,7–16,6 фунт-фут)

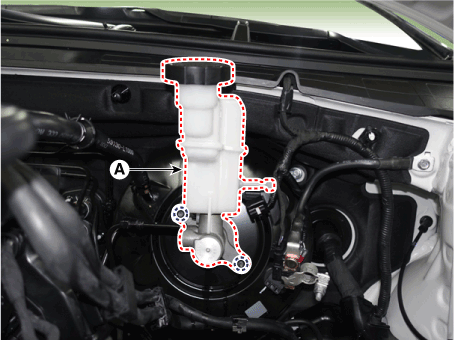

Снимите главный цилиндр (А) после ослабления гаек главного цилиндра.

Момент затяжки :

9,8–15,7 Н·м (1,0–1,6 кгс·м, 7,2–11,5 фунт-фут)

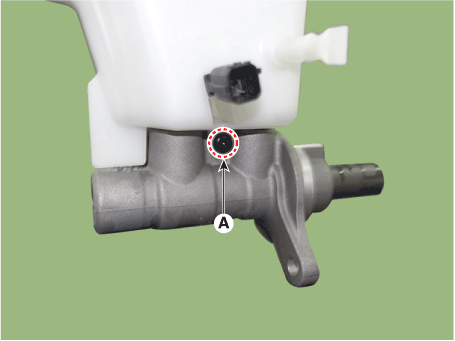

Отделите резервуар от главного цилиндра после удаления винта (А).

Момент затяжки :

0,98–1,47 Н·м (0,1–0,15 кгс·м, 0,7–1,08 фунт-фут)

Монтаж

Установите в порядке, обратном снятию.

•	Перед установкой штифта нанесите смазку на соединение приколоть.

•	При установке используйте новую защелку.

2.	После установки прокачайте тормозную систему. (См. Тормозная система — «Процедуры прокачки тормозов»)

3.	Проверьте утечку тормозного масла и состояние педали.
