Kia Optima: система автоматической коробки передач / система автоматической коробки передач

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Автоматическая трансмиссия / Система автоматической коробки передач

Компоненты и расположение компонентов

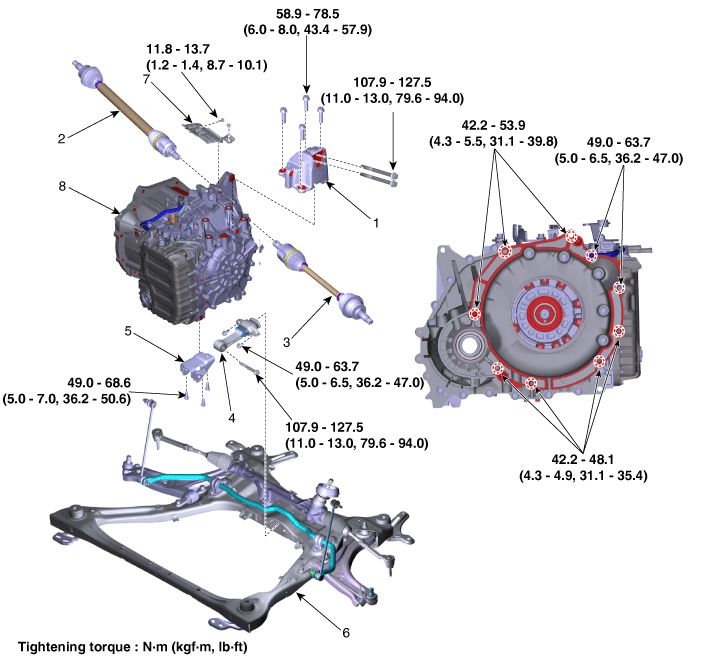

Компоненты

1. Опорный кронштейн коробки передач	5. Опорный кронштейн роликовой тяги
2. Приводной вал в сборе [правый]	6. Подрамник
3. Карданный вал в сборе [левый]	7. Тепловая защита карданного вала
4. Кронштейн роликовой тяги	8. Автоматическая коробка передач в сборе

Процедуры ремонта

Удаление

1.	Снимите воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

2.	Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор»)

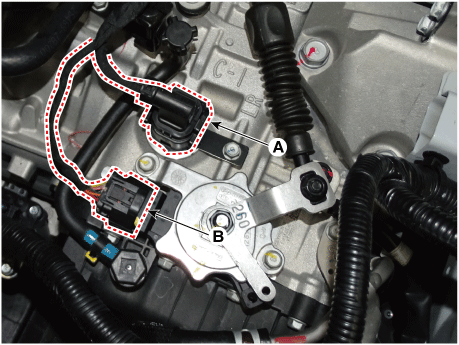

3.	Отсоедините главный разъем (А) и разъем выключателя блокировки (В).

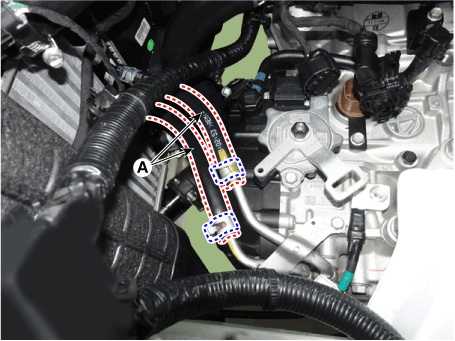

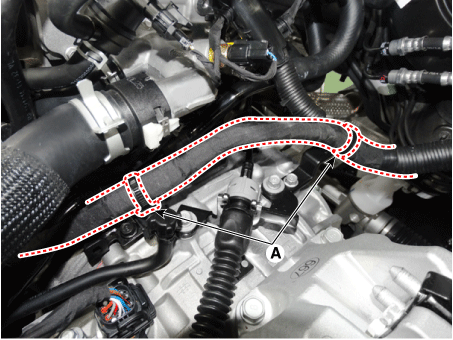

4.	Снимите фиксаторы проводки (А) с кронштейнов.

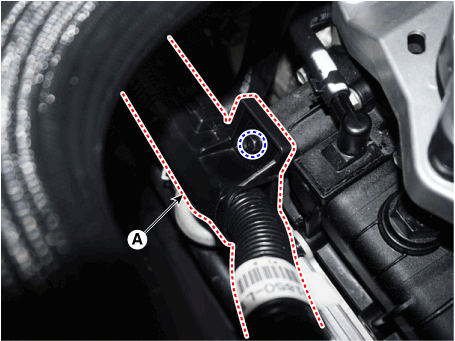

Снимите защиту проводки (А), ослабив болт.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

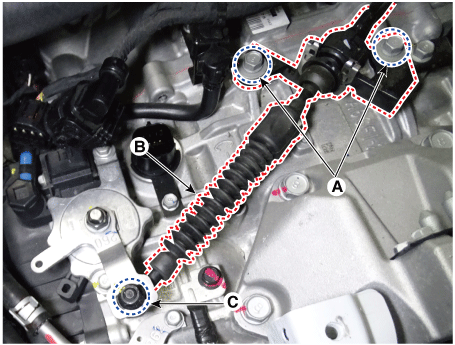

Снимите трос переключения передач (В), предварительно ослабив гайку (С) и болты (А).

Момент затяжки :

(A) 14,7–21,6 Н·м (1,5–2,2 кгс·м, 10,9–15,9 фунт·фут)

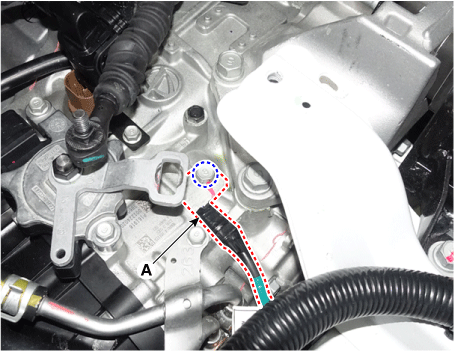

Снимите линию заземления после удаления болта (A).

Момент затяжки :

26,5–32,4 Н·м (2,7–3,3 кгс·м, 19,5–23,9 фунт-фут)

8.	Отсоедините шланг охладителя ATF (А).

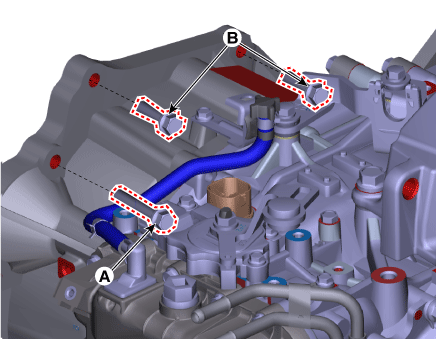

Ослабьте болт крепления стартера (А) и болты крепления коробки передач (В).

Момент затяжки :

(A): 49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

(B): 42,2–53,9 Н·м (4,3–5,5 кгс·м, 31,1–39,8 фунт·фут)

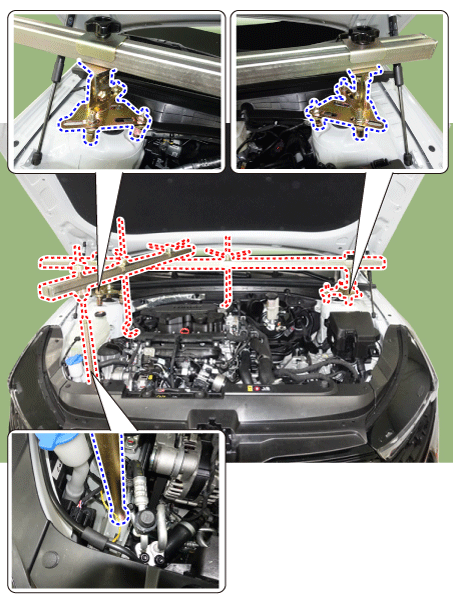

10.	Соберите опору двигателя в машинном отделении. (См. Специальные сервисные инструменты — «Сборочный чертеж крепления опоры двигателя»)

11.	Снимите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

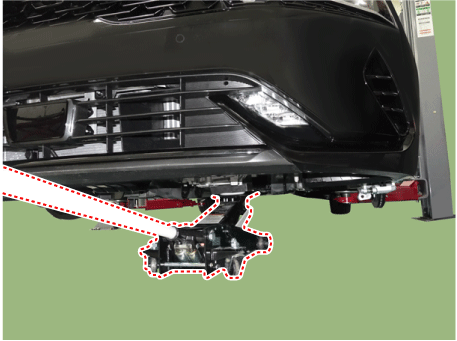

12.	Надежно подпереть коробку передач домкратом.

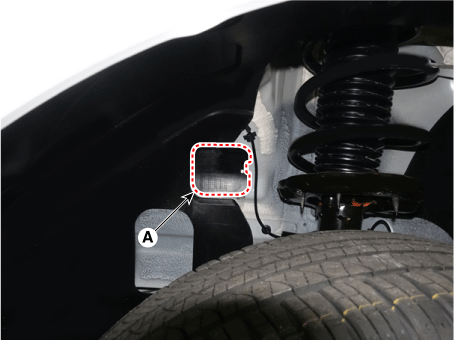

13.	Снимите крышку (А).

14.

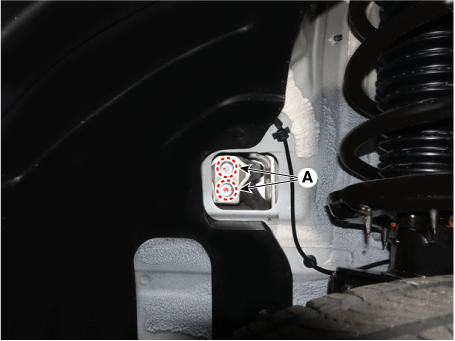

Снимите болты крепления опорного кронштейна автоматической коробки передач (А).

Момент затяжки :

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

15.

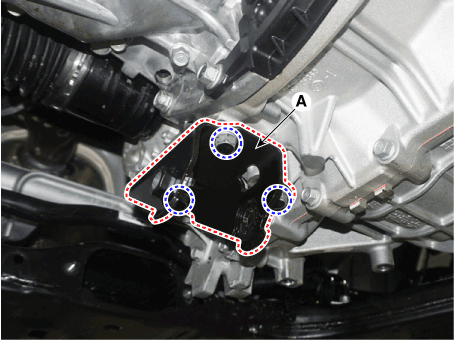

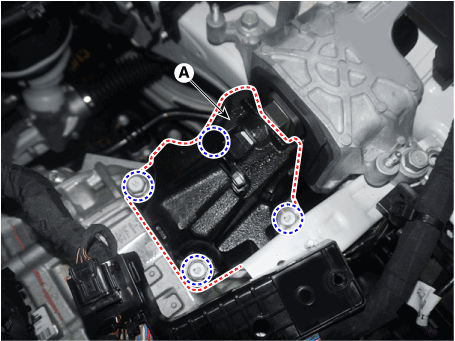

Снимите опорный кронштейн автоматической коробки передач (А).

Момент затяжки :

58,8–78,5 Н·м (6,0–8,0 кгс·м, 43,4–57,9 фунт-фут)

16.	Снимите приводной вал в сборе. (См. Приводной вал и ось — «Передний карданный вал»)

17.	Снимите подрамник. (См. Система подвески — «Подрамник»)

18.

Снимите опорный кронштейн стержня ролика (А).

Момент затяжки :

49,0–68,6 Н·м (5,0–7,0 кгс·м, 36,2–50,6 фунт-фут)

19.

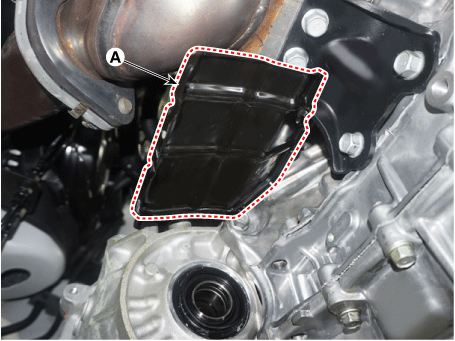

Снимите термозащитный кожух (А), ослабив болт.

Момент затяжки :

11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт·фут)

20.

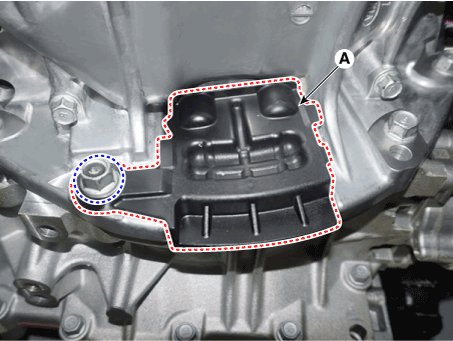

Снимите пылезащитную крышку (А).

Момент затяжки :

42,2–48,1 Н·м (4,3–4,9 кгс·м, 31,1–35,4 фунт-фут)

21.

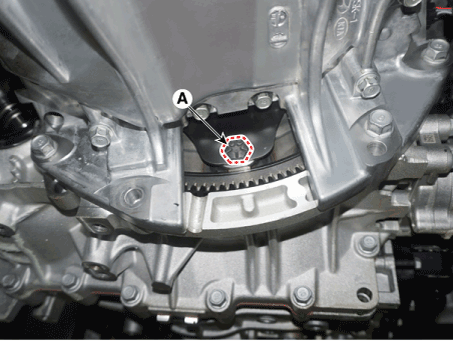

Снимите болты крепления гидротрансформатора (А), вращая коленчатый вал. по часовой стрелке.

Момент затяжки :

45,1–52,0 Н·м (4,6–5,3 кгс·м, 33,3–38,3 фунт·фут)

22.	Надежно подпереть коробку передач домкратом.

23.

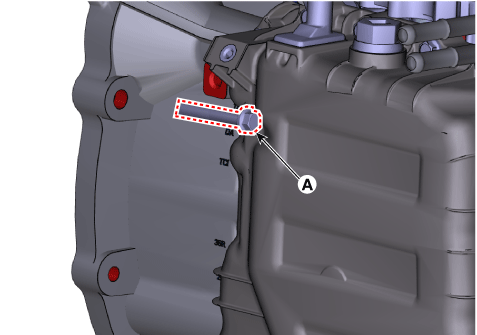

Ослабьте нижний болт крепления стартера (А).

Момент затяжки :

49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

24.

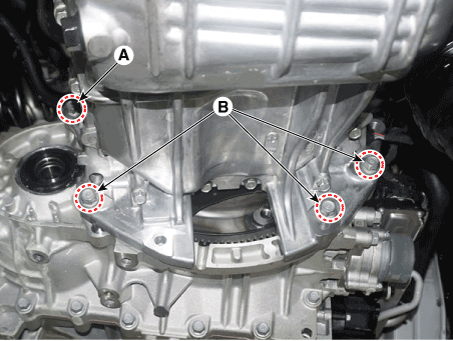

Ослабьте нижние болты крепления коробки передач (А, В).

Момент затяжки :

(A) 42,2–48,1 Н·м (4,3–4,9 кгс·м, 31,1–35,4 фунт·фут)

(B) 42,2–54,0 Н·м (4,3–5,5 кгс·м, 31,1–39,8 фунт·фут)

25.

После отделения коробки передач от двигателя снимите коробку передач. медленно опуская домкрат.

Будьте осторожны, чтобы не повредить другие близлежащие системы или детали при снятии. коробка передач в сборе.

Монтаж

Установите в порядке, обратном снятию.

•	Вопросы, требующие внимания при установке коробки передач к двигателю

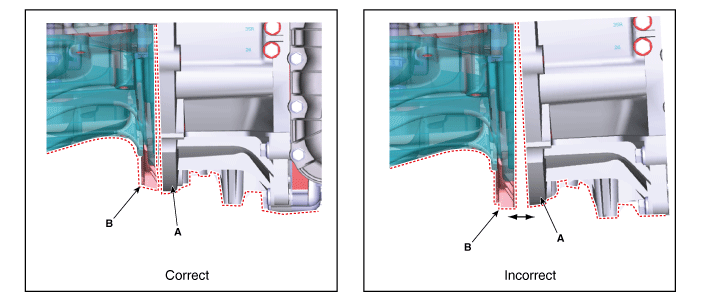

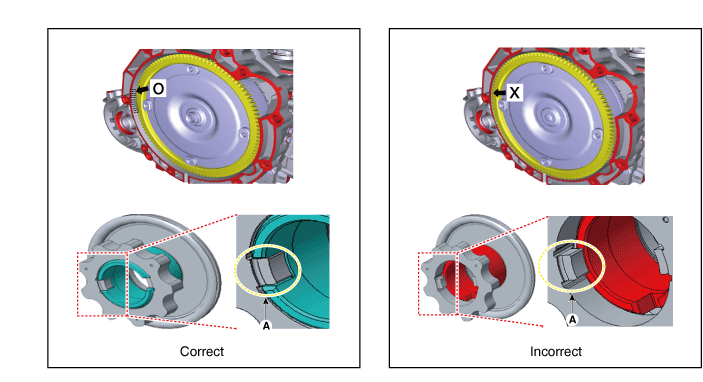

1)	Убедитесь, что между гидротрансформатором нет зазора. корпус (А) и блок цилиндров (В).

2)	Этот зазор означает, что гидротрансформатор не собран. правильно, и это может привести к повреждению шпонки (A) масляного шестерня насоса. В этом случае переустановите гидротрансформатор. правильно после снятия коробки передач в сборе.

3)	Если болт затягивать при наличии зазора, он может привести к повреждению шпонки шестерни масляного насоса. В этом случае, замените коробку передач в сборе после ослабления крепления болты.

•	При переустановке

1)	Если сальник дифференциала поврежден и масло вытекает, заменить сальник на новый. При установке нового сальник, используйте SST (09452-26100, 09231-H1100).

2)	Убедитесь, что рычаг переключения передач и рычаг ручного управления ставится в положение "N".

3)	Проверка уровня ATF после заправки АКПП с жидкостью.

4)	Сотрите диагностические коды неисправностей (DTC) с помощью KDS. Отсоединение отрицательной клеммы аккумулятора не очистит коды неисправности. Постоянно удаляйте коды DTC с помощью KDS.

•	При замене на новую автоматическую коробку передач

1)	Убедитесь, что рычаг переключения передач и рычаг ручного управления ставится в положение "N".

2)	Автоматическая коробка передач уже заправлена указанным количество АТФ. По этой причине нет необходимости заправлять и проверять АТФ. Однако оставшаяся жидкость ATF в охладителе ATF быть слитым.

3)	Установите коробку передач после слива оставшегося масла ATF. путем подачи воздуха в шланг охладителя ATF.

4)	Сотрите диагностические коды неисправностей (DTC) с помощью KDS. Отсоединение отрицательной клеммы аккумулятора не очистит коды неисправности. Постоянно удаляйте коды DTC с помощью KDS.

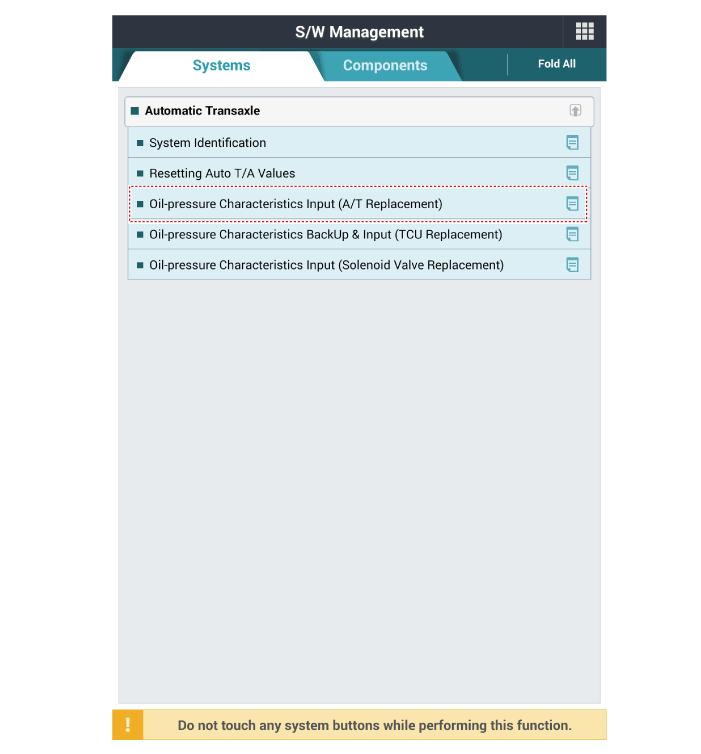

5)	Сбросьте адаптивные значения автоматической коробки передач с помощью КДС.

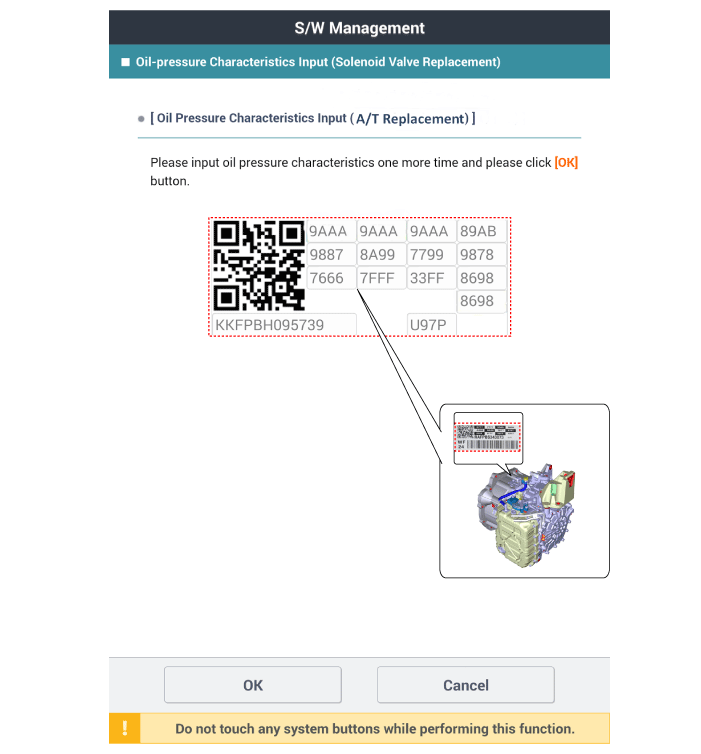

6)	Выполнить процедуру ввода характеристик давления масла с помощью КДС.

7)	Выполните процедуру запоминания адаптивных значений TCM. (См. Система управления автоматической коробкой передач — «Ремонт процедуры")
