Kia Optima: переключатель электрообогрева/вентиляции сидений
Принципиальные диаграммы

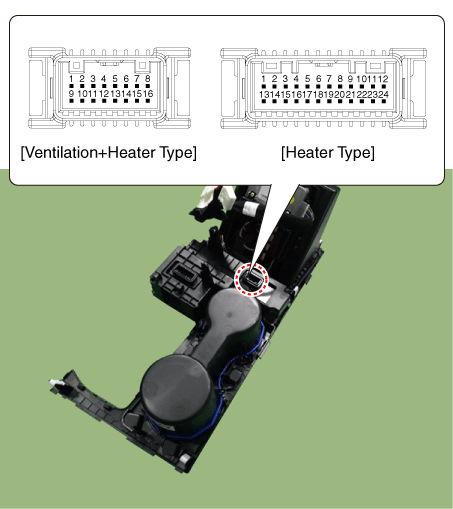

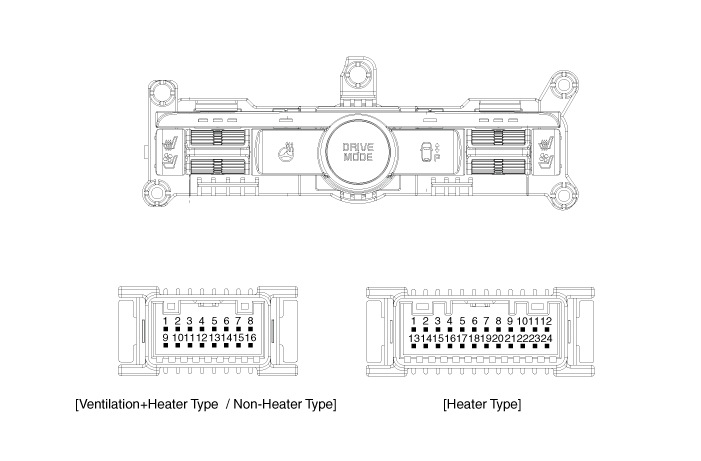

| Разъем и функция терминала |
[Переднее сиденье]
[Вентиляция+Обогреватель Тип / Тип без нагревателя]
|
Приколоть
|
Функция
|
Приколоть
|
Функция
|
||
|
Вентиляция+Тип обогревателя
|
Тип без нагревателя
|
Вентиляция+Тип обогревателя
|
Тип без нагревателя
|
||
|
1
|
IGN1
|
-
|
9
|
Освещение (+)
|
|
|
2
|
-
|
-
|
10
|
-
|
|
|
3
|
-
|
-
|
11
|
Освещение (-)
|
|
|
4
|
Земля
|
-
|
12
|
-
|
|
|
5
|
-
|
13
|
Режим обогрева руля
|
-
|
|
|
6
|
-
|
14
|
Индикатор подогрева руля
|
-
|
|
|
7
|
ЛИН
|
-
|
15
|
Переключатель режима водителя (CW)
|
|
|
8
|
Земля
|
16
|
Переключатель режима водителя (против часовой стрелки)
|
||
[Тип обогревателя]
|
Приколоть
|
Функция
|
Приколоть
|
Функция
|
|
1
|
Индикатор обогревателя (высокий)_RH
|
13
|
Режим нагревателя_RH
|
|
2
|
Индикатор обогревателя (средний)_RH
|
14
|
-
|
|
3
|
Индикатор обогревателя (низкий)_RH
|
15
|
-
|
|
4
|
-
|
16
|
Земля
|
|
5
|
Переключатель режима водителя (CW)
|
17
|
-
|
|
6
|
Переключатель режима водителя (против часовой стрелки)
|
18
|
Освещение (-)
|
|
7
|
Режим обогрева руля
|
19
|
-
|
|
8
|
Индикатор подогрева руля
|
20
|
Освещение (+)
|
|
9
|
Режим нагревателя_LH
|
21
|
-
|
|
10
|
Индикатор нагревателя (высокий)_LH
|
22
|
-
|
|
11
|
Индикатор отопителя (средний)_LH
|
23
|
-
|
|
12
|
Индикатор нагревателя (низкий)_LH
|
24
|
-
|

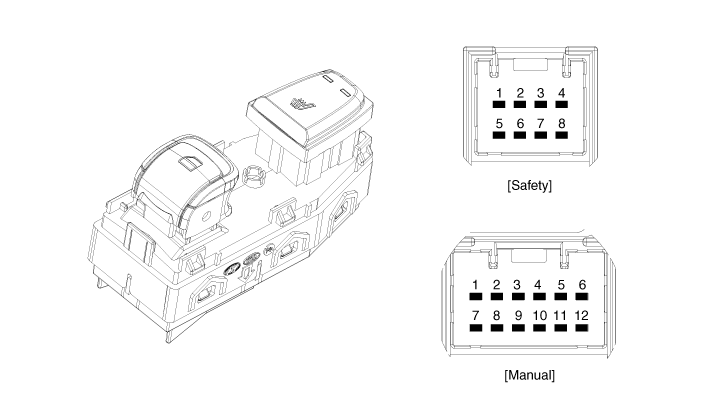

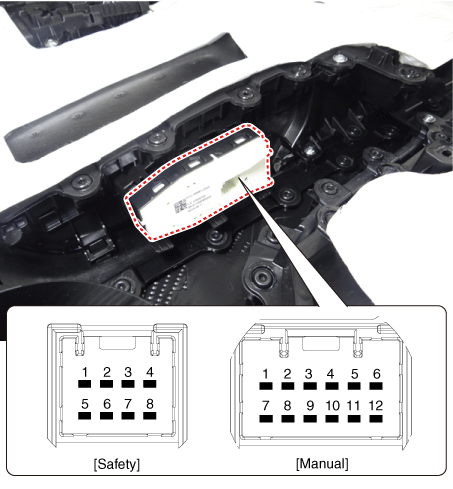

[Заднее сидение]
[Тип безопасности]
|
Приколоть
|
Функция
|
Приколоть
|
Функция
|
|
1
|
Земля (Освещение -)
|
5
|
Земля
|
|
2
|
Выключатель дверного замка
|
6
|
Индикатор блокировки двери
|
|
3
|
Переключатель разблокировки двери
|
7
|
Безопасное электрическое окно
|
|
4
|
Батарея + (Подсветка +)
|
8
|
-
|
[Ручной тип]
|
Приколоть
|
Функция
|
Приколоть
|
Функция
|
|
1
|
Земля
|
7
|
Окно водителя вниз
|
|
2
|
Обогрев сиденья (высокий)
|
8
|
Включить окно
|
|
3
|
Мотор опускания окна
|
9
|
Земля (Освещение -)
|
|
4
|
Подогрев сиденья (низкий)
|
10
|
Окно водителя вверх
|
|
5
|
Окно вверх мотор
|
11
|
Батарея + (Подсветка +)
|
|
6
|
Переключатель подогрева сидений
|
12
|
Батарея (+)
|
Процедуры ремонта
| осмотр |
[Переднее сиденье]
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите верхнюю крышку консоли. (См. Кузов — «Узел напольной консоли») |
| 3. |

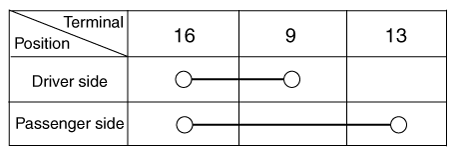

Нажмите и удерживайте переключатель, проверьте целостность цепи между сигнальной клеммой и наземный терминал.
[Переключатель нагревателя]
|
[Заднее сидение]
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери») |
| 3. |

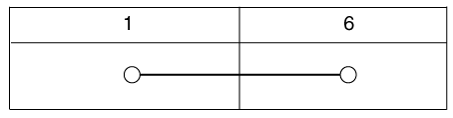

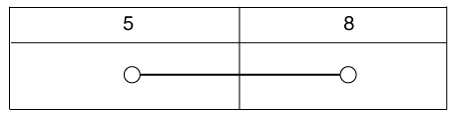

Нажмите и удерживайте переключатель, проверьте целостность цепи между сигнальной клеммой и наземный терминал.
[Безопасность]
[Руководство]
|
| Удаление |
[Переднее сиденье]
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите верхнюю крышку консоли. (См. Кузов — «Узел напольной консоли») |
| 3. |

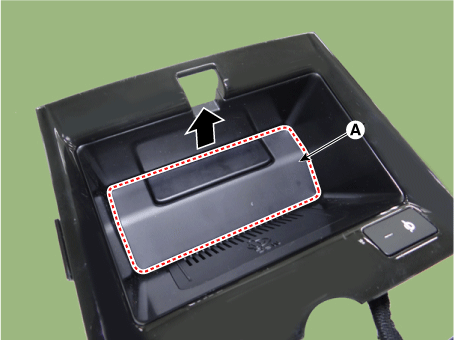

Снимите площадку для беспроводного зарядного устройства (A).
|
| 4. |

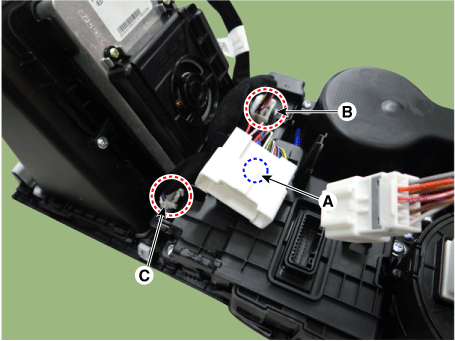

Полностью отсоедините все разъемы от консольного напольного переключателя. (A) : Фиксирующая застежка основного разъема (B) : Полный разъем напольного переключателя консоли (C) : Разъем индикатора беспроводной зарядки
|
| 5. |
Снимите консольный подстаканник в сборе (А), ослабив крепления винты.
|
| 6. |

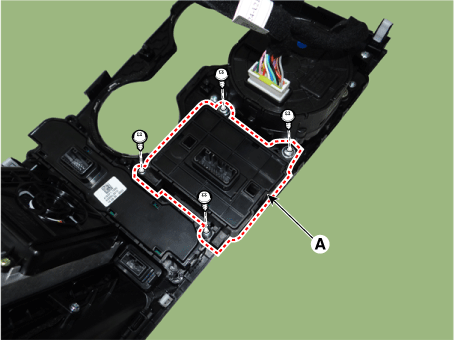

Снимите узел переключателя EPB (A), ослабив крепежные винты.
|
| 7. |

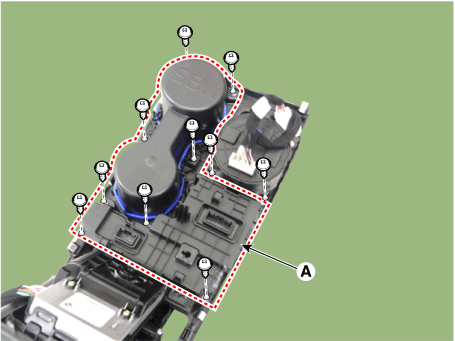

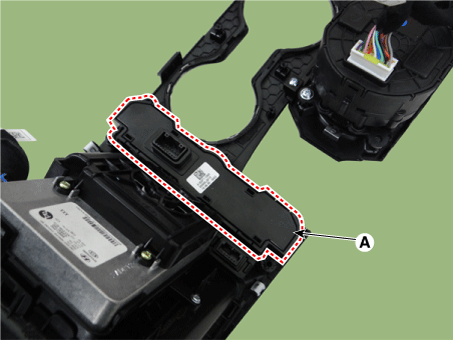

Полностью снимите напольный переключатель консоли (A).
|
[Заднее сидение]
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите переключатель заднего стеклоподъемника. (См. Power Windows — «Переключатель стеклоподъемника») |
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
Только сиденья с подогревом
