Kia Picanto: Crash Pad / Центральная панель приборов
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Кузов (внутри и снаружи)
/
Аварийная площадка
/ Центральная панель приборов
Компоненты и расположение компонентов

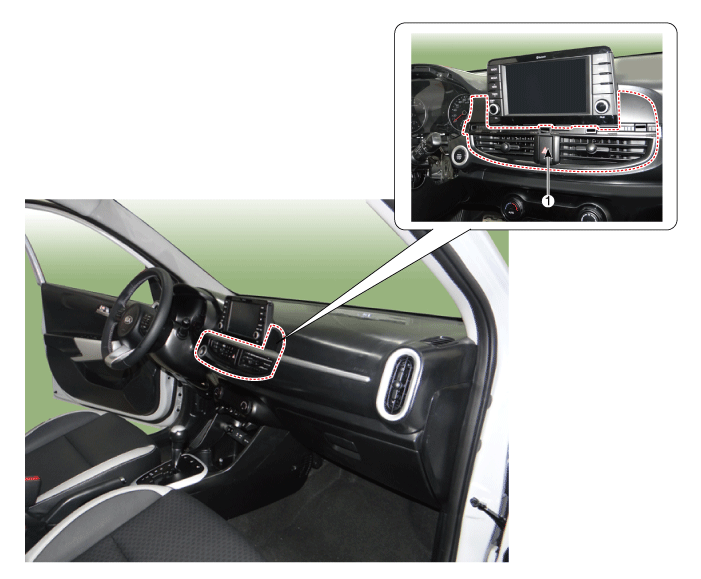

| Расположение компонента |
|
1. Центральная панель в сборе
|
Процедуры ремонта
| Замена |
Наденьте перчатки, чтобы защитить руки.
|
|
| 1. |

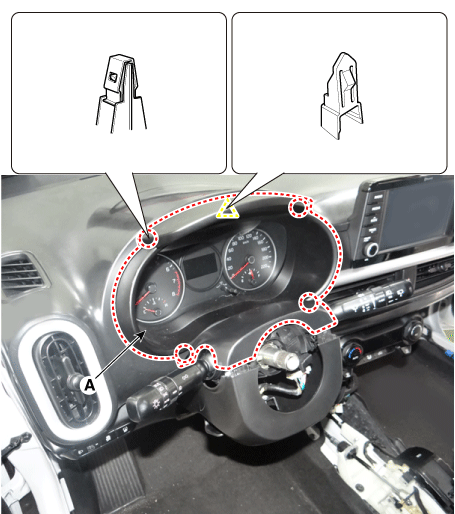

Снимите переднюю панель кластера (А) с помощью съемника.
|
| 2. |

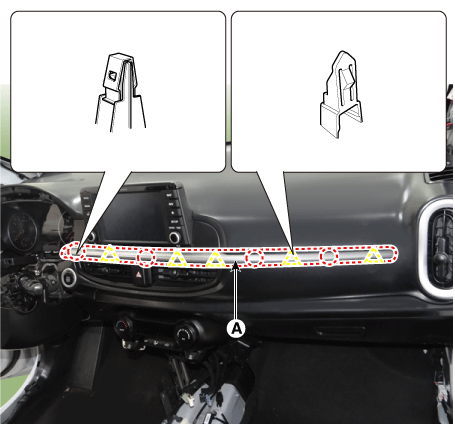

Снимите центральную декоративную накладку (А) с помощью съемника.
|
| 3. |

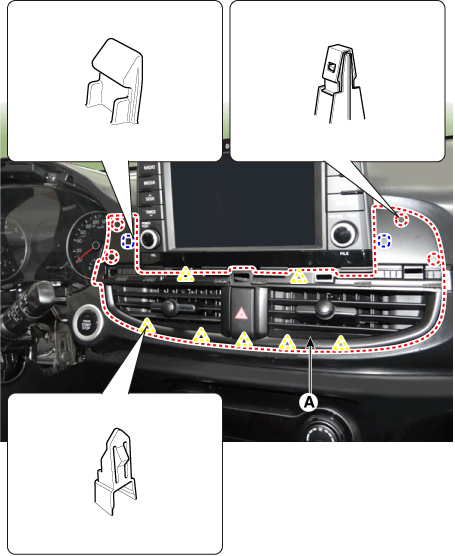

Снимите центральную панель (А) с помощью съемника.
|
| 4. |

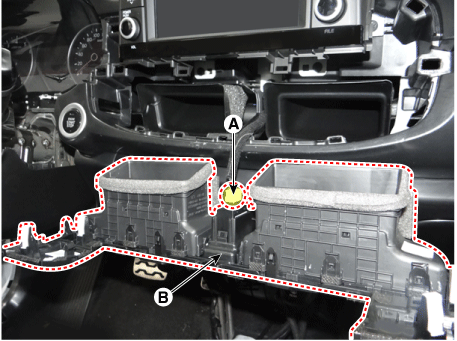

Снимите центральную панель (B) после отсоединения разъема выключателя аварийной сигнализации (A).
|
| 5. |
Установите в порядке, обратном снятию.
|
