Kia Picanto: электрическая система кузова / электрические стеклоподъемники

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Электрические стеклоподъемники

Компоненты и расположение компонентов

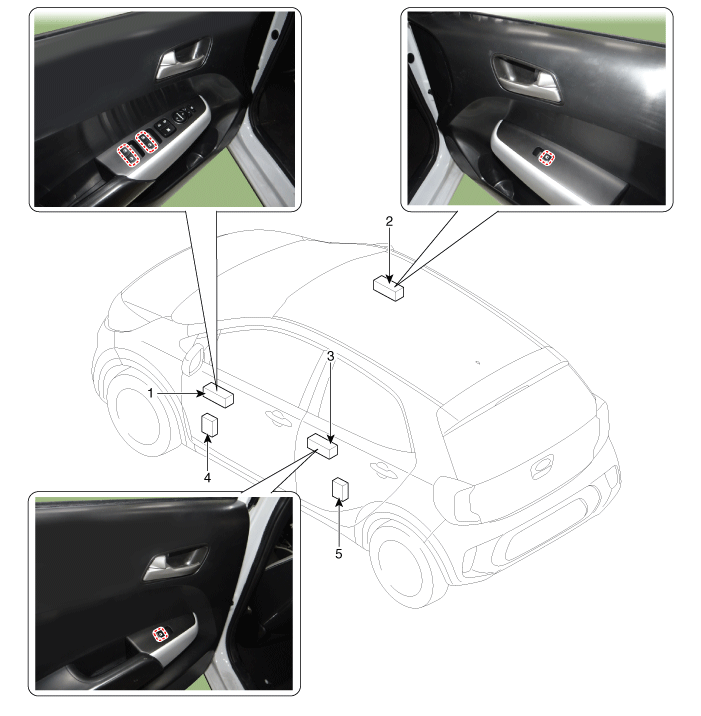

Расположение компонента

1. Переключатель электрического стеклоподъемника водителя
2. Вспомогательный переключатель стеклоподъемников
3. Переключатель заднего стеклоподъемника

4. Мотор переднего стеклоподъемника
5. Мотор заднего стекла

Описание и работа

Функция безопасности электрического стеклоподъемника

При нажатии переключателя автоматического подъема стеклоподъемника двери водителя активируется функция безопасности.

1.	Состояние функции безопасности Когда сила 100 Н (с использованием пружины 10 Н/мм) обнаруживается во время подъема окна, окно опускается.

Длина переворота окна (кроме удерживания переключателя автоматического подъема)

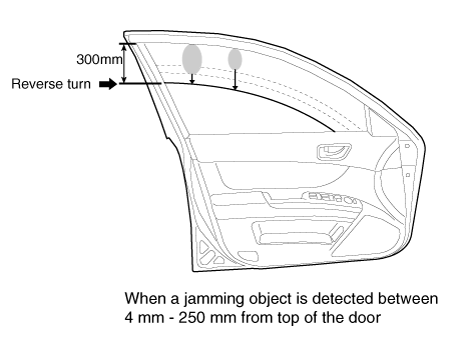

–	При обнаружении заклинивания в диапазоне от 4 мм до 250 мм от верхней части центральной стойки → окно опускается на 300 мм от верхней части центральной стойки.

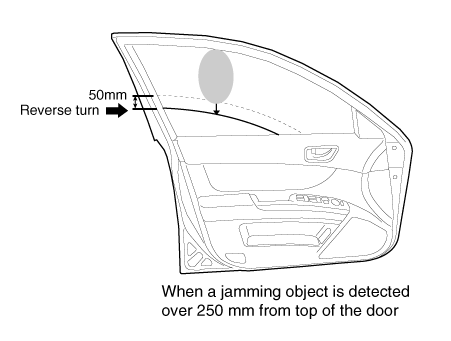

–	При обнаружении заедания в диапазоне более 250 мм от верхней части центральной стойки. → окно опускается в самое нижнее положение, если общая длина застрявший предмет плюс 50 мм ниже нижнего положения окна.

Длина окна, движущегося вниз (удерживая переключатель автоматического подъема)

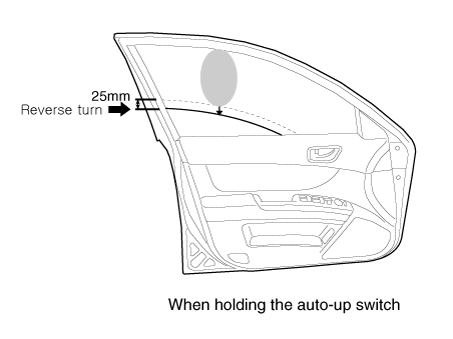

–	При обнаружении заклинивания при нажатии на переключатель автоматического подъема. → Окно смещается вниз на 25 мм от положения блокировки

–	Функция автоматического подъема недоступна в течение 5 секунд после вышеуказанной операции. → При нажатии на переключатель автоматического подъема активируется функция ручного подъема (без функции безопасности).

4.	Область с неиспользованной функцией безопасности Функция безопасности недоступна в пределах 4 мм от верхней части оконной рамы.

Как инициализировать безопасный электрический стеклоподъемник

Инициализация подключения батареи

Когда питание аккумулятора отключено более чем на 5 минут, требуется инициализация переключателя электрического стеклоподъемника.

(1)

Работа стеклоподъемников до инициализации

–	Доступна функция ручного подъема/опускания.

–	Функция Auto-Up/Down недоступна (Если нажат переключатель автоматического подъема/опускания, включается функция ручного подъема/опускания.)

(2)	Инициализация Закройте окно в открытом положении и удерживайте переключатель в полностью закрытом положении более 0,2 секунды. (Если начать закрытие окна в положении полного закрытия окна, инициализация может завершиться ошибкой.)

(3)

При инициализации безопасного электростеклоподъемника в состоянии блокировки могут возникнуть следующие условия.

–	Функция безопасности недоступна

(4)	Окно датчик Холла с запоминанием положения используется для определения положения окна и направление работы двигателя. ЭБУ определяет самое верхнее положение окно и устанавливает положение как «0»

(5)

Деинициализация

ЭБУ деинициализируется, если выполняются следующие условия. После процесс деинициализации, автовключение и функция безопасности не активированы.

Условия деинициализации

а.	Повторяющееся движение окна вниз 15 раз подряд.

б.	Подача питания приостанавливается во время работы двигателя.

в.

Водитель дверь сиденья открывается, зажигание выключено, а оконное стекло находится в положении Hard Stop -> IGN включается в течение 2 секунд -> в течение 5 секунд при включенном IGN, ввод сигнала ручного переключателя вниз 3 раза -> Деинициализация завершена (если питание не подается в течение 2 секунд, или операция, которая должна быть выполняется в течение 5 секунд, процесс деинициализации повторяется с начала.)

Инициализация отказоустойчивого режима

Профилактика перегрева двигателя. Программная функция предотвращения перегрева используется для предотвратить перегрев двигателя (но данные EEPROM должны быть сохранены в ЭБУ).

(1)	Если стекло двигается принудительно и двигатель неисправен, электростеклоподъемник переключатель может перейти в отказоустойчивый режим для безопасности пользователя.

(2)

Работа стеклоподъемников в аварийном режиме

–	Доступна функция Auto/Manual-Down.

–	Функция Auto/Manual-Up недоступна (При использовании автоматического/ручного подъема окно поднимается на 20 мм и перестает двигаться.)
