Киа Оптима: Система охлаждения/радиатор

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Механическая система двигателя / Система охлаждения / Радиатор

Компоненты и расположение компонентов

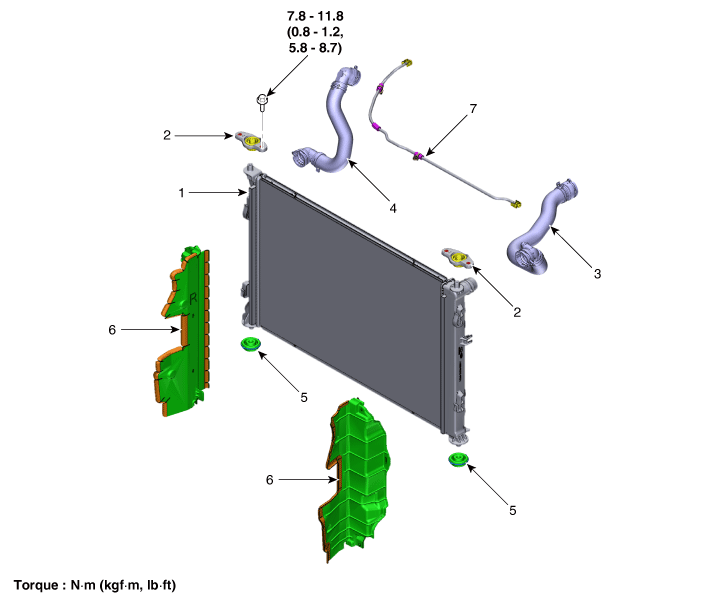

Компоненты

1. Радиатор
2. Верхний кронштейн крепления радиатора
3. Верхний шланг радиатора
4. Нижний шланг радиатора

5. Изолятор нижнего крепления радиатора
6. Воздухозаборник радиатора
7. Дегазационный шланг и трубка

Процедуры ремонта

Снятие и установка

1.	Снимите охлаждающий вентилятор. (См. Система охлаждения — «Охлаждающий вентилятор»)

2.	Слейте охлаждающую жидкость двигателя, ослабив сливную пробку. (См. Система охлаждения — «Охлаждающая жидкость»)

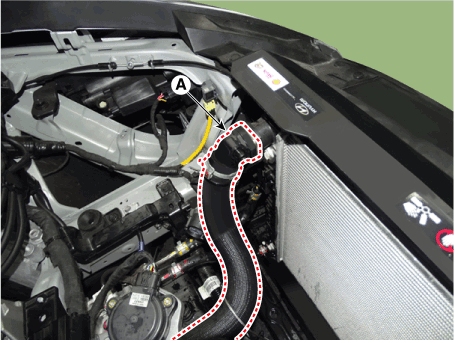

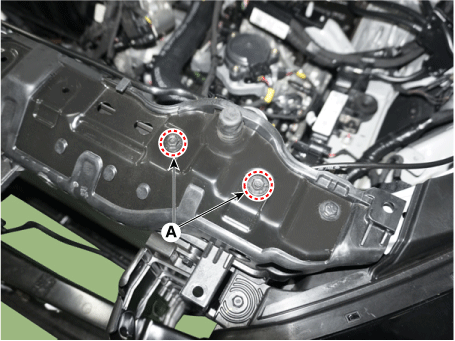

3.	Отсоедините верхний шланг радиатора (А).

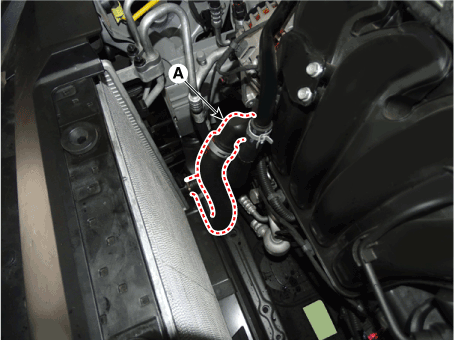

4.	Отсоедините нижний шланг радиатора (А).

5.	Снимите передний бампер в сборе. (См. Кузов (внутри и снаружи) — «Передний бампер в сборе»)

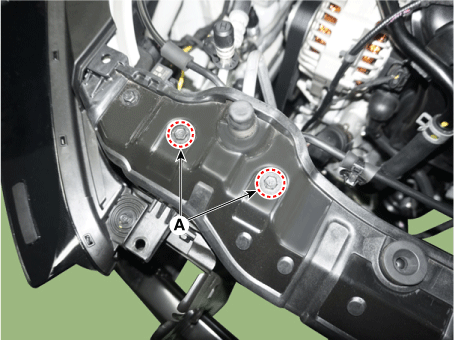

Отверните болты верхнего крепления радиатора (А), затем снимите радиатор. кронштейны крепления верхние.

Момент затяжки :

7,8–11,8 Н•м (0,8–1,2 кгс•м, 5,8–8,7 фунт·фут)

[левый]

[Правый]

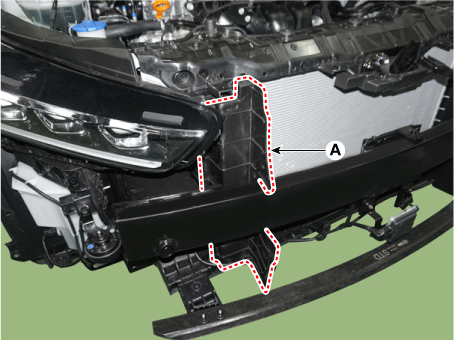

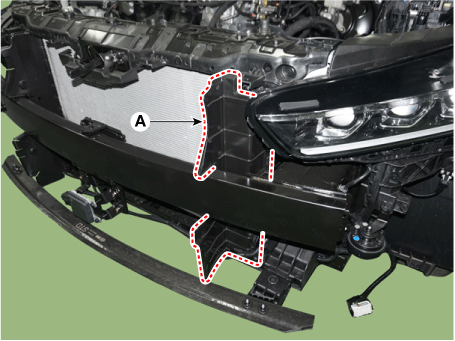

7.	Снимите воздушную защиту радиатора (А). [левый] [Правый]

8.	Отделите конденсатор от радиатора.

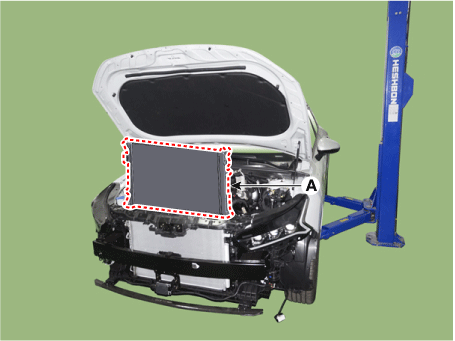

9.	Потяните радиатор (А) вверх и извлеките его из моторного отсека.

10.	Установите в порядке, обратном снятию.

11.	Залейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)

12.	Запустите двигатель и проверьте наличие утечек.

13.	Повторно проверьте уровень охлаждающей жидкости двигателя.

осмотр

Испытание крышки резервуара

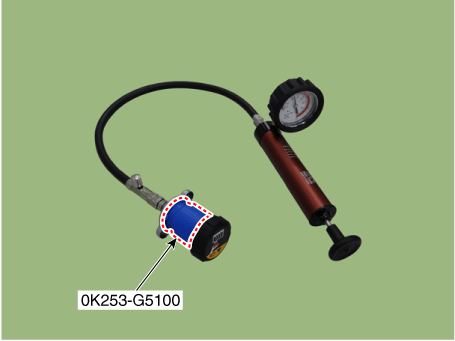

1.	Установите герметичную крышку и тестер давления на SST (0K253-G5100).

2.	Приложите давление 125,52 - 154,94 кПа (1,28 - 1,58 кг/см², 18,21 - 22,47 фунтов на квадратный дюйм).

3.	Проверьте падение давления.

4.	Если давление падает, замените крышку.

Тест на утечку радиатора

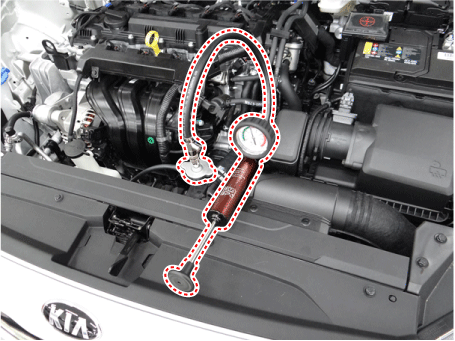

1.	Подождите, пока двигатель не остынет, затем осторожно снимите крышку расширительного бачка. и заполните радиатор охлаждающей жидкостью двигателя, после чего установите его на тестер.

2.	Поднесите тестер к радиатору и подайте давление 125,52. - 154,94 кПа (1,28–1,58 кг/см², 18,21–22,47 фунтов на кв. дюйм).

3.	Проверьте наличие утечек охлаждающей жидкости двигателя и падения давления.

Снимите тестер и установите на место крышку расширительного бачка.

Проверьте наличие моторного масла в охлаждающей жидкости и/или охлаждающей жидкости в моторном масле.
