Kia Optima: Система охлаждения / Вентилятор охлаждения

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Механическая система двигателя / Система охлаждения / Вентилятор

Компоненты и расположение компонентов

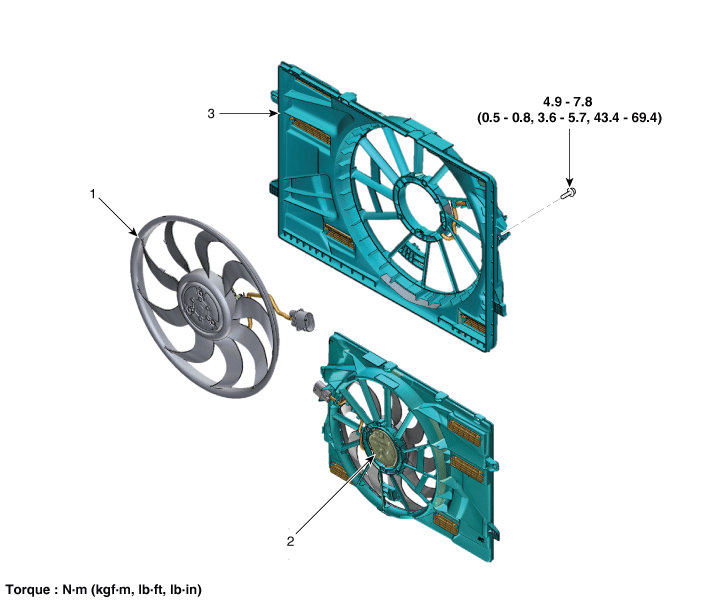

Компоненты

1. Охлаждающий вентилятор
2. Двигатель охлаждающего вентилятора

3. Кожух охлаждающего вентилятора

Технические характеристики

Элемент	Спецификация
Тип вентилятора	СЪЕМНИК
Регулятор скорости вентилятора	Резистор
Расход воздуха (㎥/ч)	1950 - 8% мин.
Скорость вентилятора (об/мин)	1650 ± 8%
Ток (А)	11,7 + 10% макс.

Принципиальные диаграммы

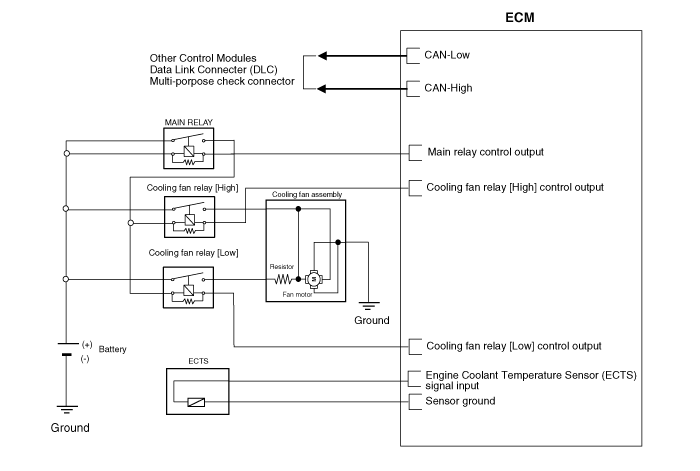

Принципиальная электрическая схема

Процедуры ремонта

Снятие и установка

Узел охлаждающего вентилятора

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите воздуховод. (См. Система впуска и выпуска — «Воздухоочиститель»)

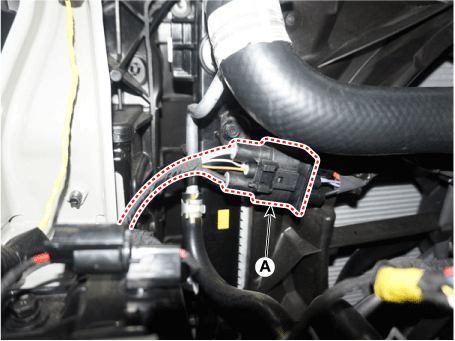

3.	Отсоедините разъем жгута проводов (А).

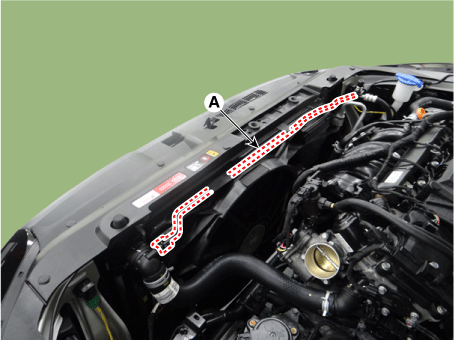

Отделите шланг деаэрации (А) от охлаждающего вентилятора.

Не снимайте деаэрационный шланг (А) с верхнего шланга радиатора.

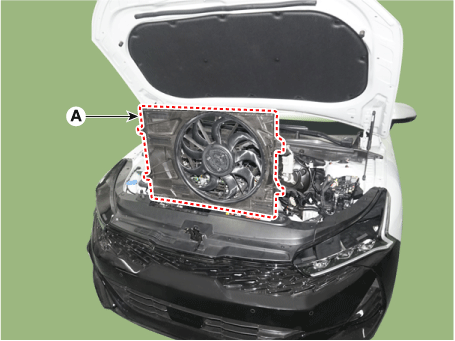

Снимите узел вентилятора охлаждения (А) с радиатора.

Момент затяжки :

4,9–7,8 Н•м (0,5–0,8 кгс•м, 3,6–5,8 фунт·фут, 43,4–69,4 фунт•дюйм)

6.	Установите в порядке, обратном снятию.

Разборка

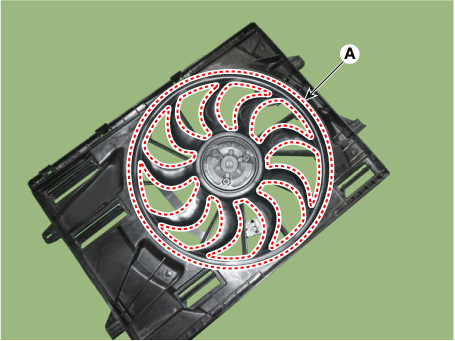

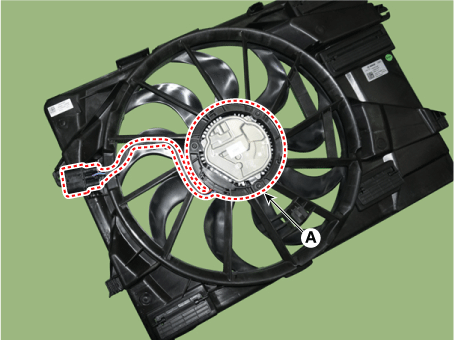

Снимите охлаждающий вентилятор и двигатель охлаждающего вентилятора (A) с охлаждающего вентилятора. саван.

Момент затяжки :

4,5–5,0 Н•м (0,45–0,5 кгс•м, 3,3–3,6 фунт·фут, 39,1–43,4 фунт•дюйм)

2.	Сборка в порядке, обратном разборке.

осмотр

1.	Выключите зажигание и подключите KDS к разъему канала передачи данных.

2.	С рычагом переключения передач в положении P (Парковка) и включенным зажиганием (светодиод на кнопке питания горит красным) выберите функцию «Force Drive».

Принудительно запустите двигатель вентилятора охлаждения.

Есть две функции принудительного привода двигателя вентилятора: Низкая скорость и высокая скорость.

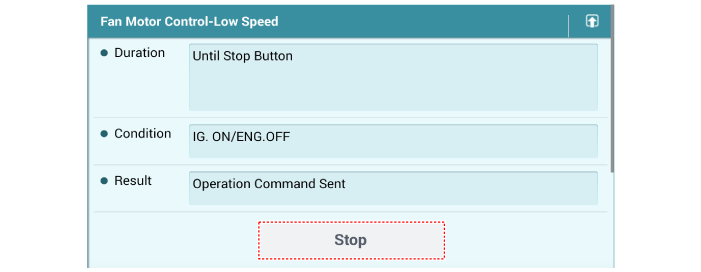

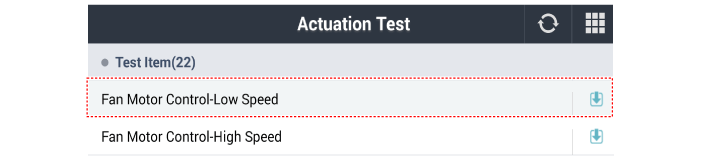

[Низкая скорость двигателя вентилятора]

1)	Запустите «Двигатель вентилятора на низкой скорости» функции принудительного привода.

2)	Принудительно двигайтесь, нажав кнопку пуска.

3)	Визуально проверьте работу вентилятора охлаждения.

4)	Остановите силовой привод, нажав кнопку остановки.

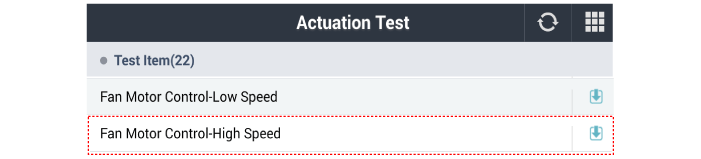

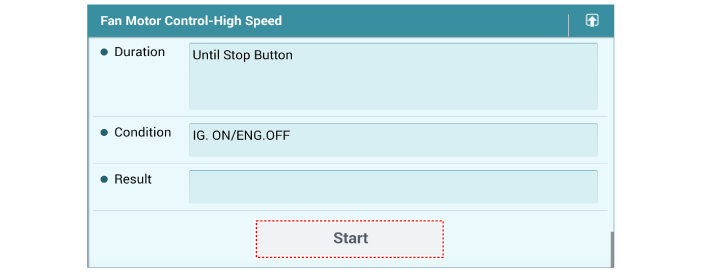

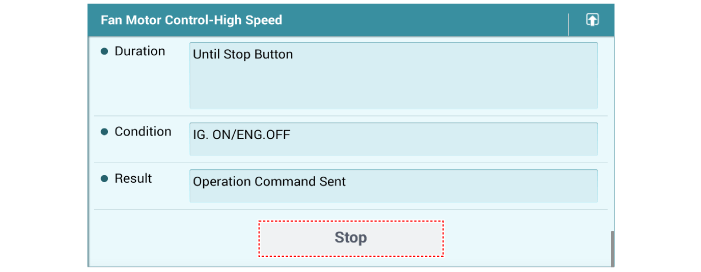

[Высокая скорость двигателя вентилятора]

1)	Запустите «Высокую скорость двигателя вентилятора» функции принудительного привода.

2)	Принудительно двигайтесь, нажав кнопку пуска.

3)	Визуально проверьте работу вентилятора охлаждения.

4)	Остановите силовой привод, нажав кнопку остановки.
