Kia Optima: Система управления двигателем / ETC (электронная система управления дроссельной заслонкой)

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Управление двигателем/топливная система / Система управления двигателем / Система ETC (электронное управление дроссельной заслонкой)

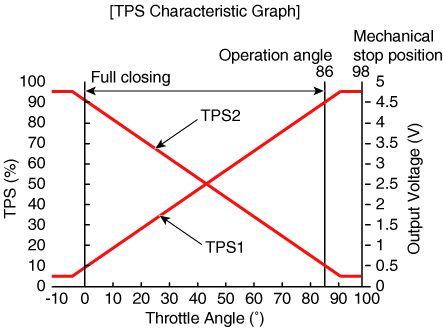

Технические характеристики

Спецификация

Угол дроссельной заслонки (°)	Выходное напряжение (В) [Vref = 5,0 В]
Угол дроссельной заслонки (°)	ТПС1	ТПС2
0	0,5	4,5
10	0,96	4.05
20	1,41	3,59
30	1,87	3.14
40	2,32	2,68
50	2,78	2,23
60	3,23	1,77
70	3,69	1,32
80	4.14	0,86
90	4.6	0,41
98	4,65	0,35
КТ (0)	0,5	4,5
ВОТ (86)	4.41	0,59

[ETC мотор]

Элемент	Спецификация
Сопротивление катушки (Ом)	0,3–100 [20°C(68°F)]

Описание и работа

Описание

•	Электронная система управления дроссельной заслонкой (ETC) состоит из корпуса дроссельной заслонки. со встроенным управляющим двигателем и датчиком положения дроссельной заслонки (TPS).

•	Вместо традиционного троса дроссельной заслонки установлен датчик положения акселератора. (APS) используется для получения данных от водителя.

•	ECM использует сигнал APS для расчета целевого угла дроссельной заслонки; в затем положение дроссельной заслонки регулируется с помощью управления ECM двигателя ETC.

•	Сигнал TPS используется для обеспечения обратной связи относительно положения дроссельной заслонки. к ЭБУ.

•	С помощью ETC возможен точный контроль положения дроссельной заслонки; потребность для внешних модулей/кабелей круиз-контроля исключен.

Компоненты и расположение компонентов

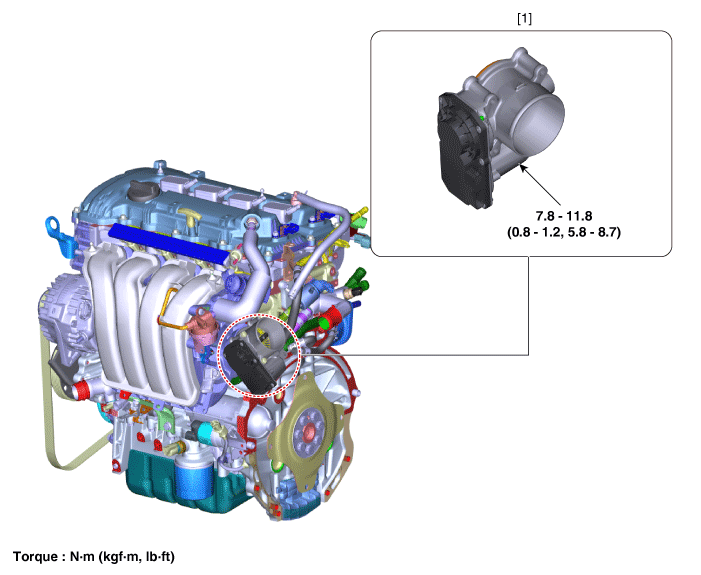

Расположение компонентов

1. ETC (электронное управление дроссельной заслонкой)

Принципиальные диаграммы

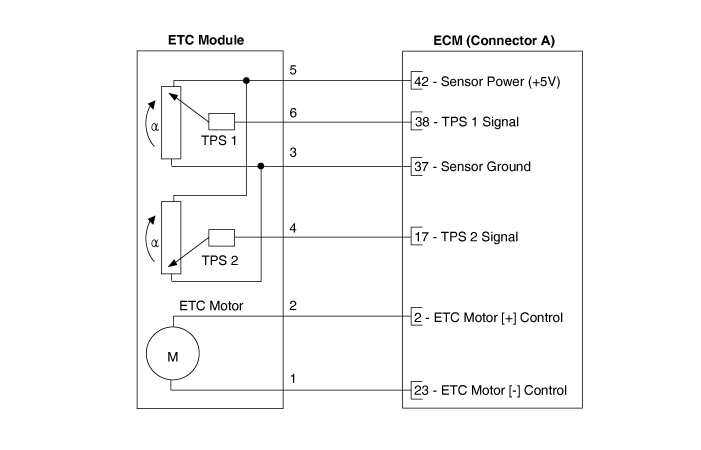

Принципиальная электрическая схема

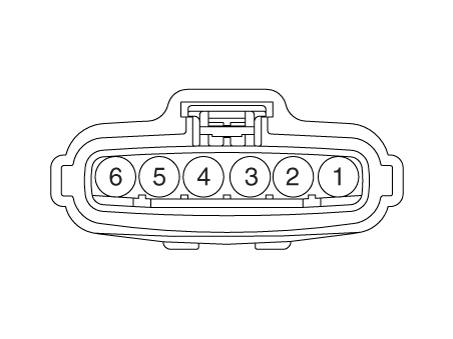

Соединитель жгута

Процедуры ремонта

осмотр

Систему управления двигателем можно быстрее диагностировать на наличие неисправностей. с помощью системы диагностики автомобиля (KDS). (См. «Руководство по кодам неисправности»)

KDS предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает диагностический код неисправности (код неисправности)

(2)	Данные датчика: проверяет состояние входных/выходных значений системы.

(3)	Принудительная работа: проверяет рабочее состояние системы.

(4)	Дополнительные функции: управление опциями системы, регулировка нулевой точки и другие функции

Датчик положения дроссельной заслонки (TPS)

1.	Подключите KDS к разъему канала передачи данных (DLC).

Запустите двигатель и измерьте выходное напряжение TPS 1 и 2 на ТТ. и В.О.Т.

Угол дроссельной заслонки (°)	Выходное напряжение (В) [Vref = 5,0 В]
Угол дроссельной заслонки (°)	ТПС1	ТПС2
0	0,5	4,5
10	0,96	4.05
20	1,41	3,59
30	1,87	3.14
40	2,32	2,68
50	2,78	2,23
60	3,23	1,77
70	3,69	1,32
80	4.14	0,86
90	4.6	0,41
98	4,65	0,35
КТ (0)	0,5	4,5
ВОТ (86)	4.41	0,59

ЭТК Мотор

1.	Отсоедините разъем модуля ETC.

Измерьте сопротивление между клеммами 1 и 2 модуля ETC.

Спецификация: 0,3–100 Ом (20 °C (68 °F))

Удаление

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр»)

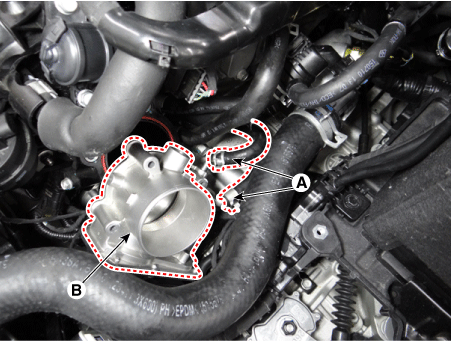

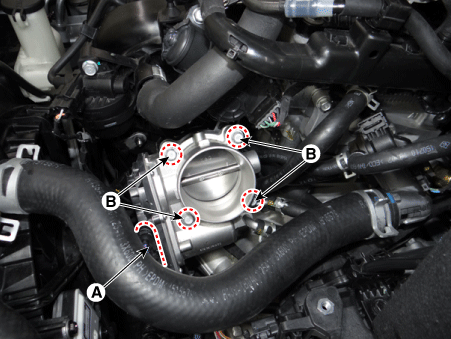

Отсоединив разъем (A), снимите модуль ETC, ослабив болты (В).

Момент затяжки :

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

4.	Отсоедините шланги охлаждающей жидкости (A) от модуля ETC (B).

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. В этом случае используйте его после проверки.

1.	Установите в порядке, обратном снятию.

2.	Долейте охлаждающую жидкость двигателя. (См. Механическая система двигателя — «Охлаждающая жидкость»)

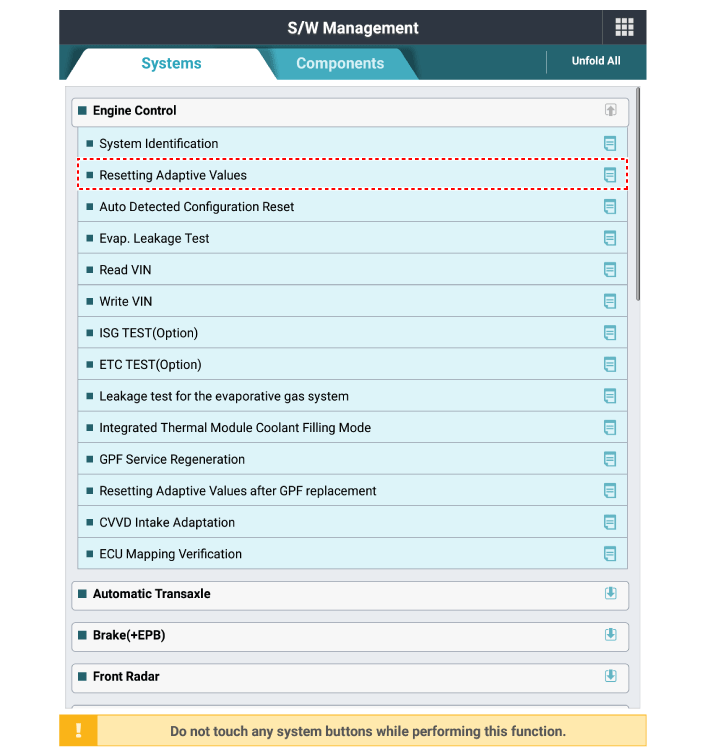

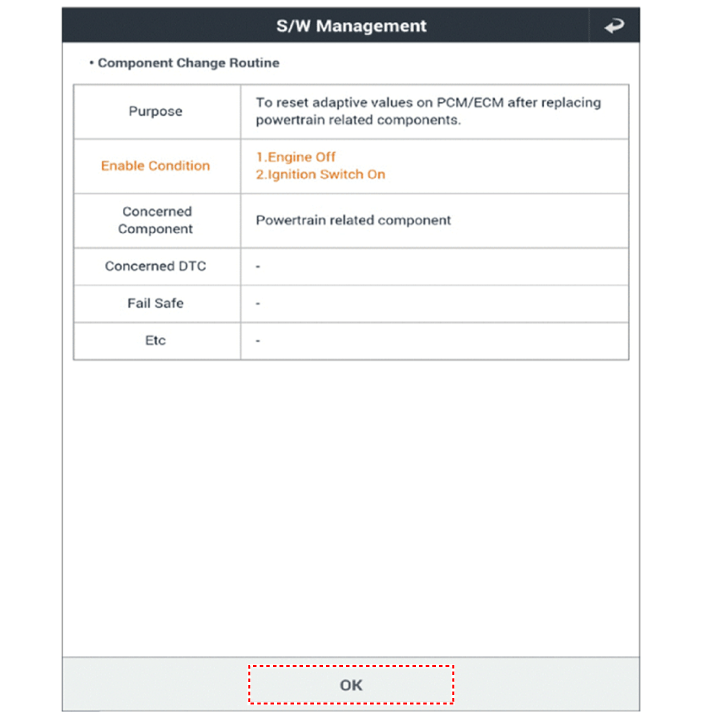

3.	Сбросьте адаптивные значения ECM после замены ETC.

4.	Выполните процедуру обучения ETC. (См. Система ETC (электронное управление дроссельной заслонкой) — «Регулировка»)

Корректирование

•	Необходимо выполнить процедуру обучения ETC после замены или переустановки и т. д.

•	Если не выполнить процедуру обучения ETC после замены или повторной установки могут возникнуть MIL или DTC.

1.	Подождите 1 минуту с включенным зажиганием.

2.	Запустите двигатель и удерживайте режим холостого хода в течение 15 минут.

3.	Waif в течение 1 минуты при выключенном зажигании.

4.	Перезапустите двигатель, убедитесь, что обороты холостого хода стабильны.

Уборка

Удалите ЭТЦ.

(См. ETC - «Удаление»)

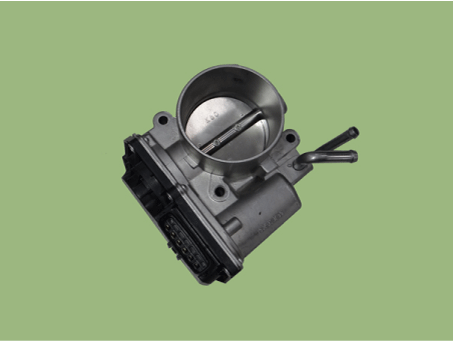

Очистка ETC после его снятия.

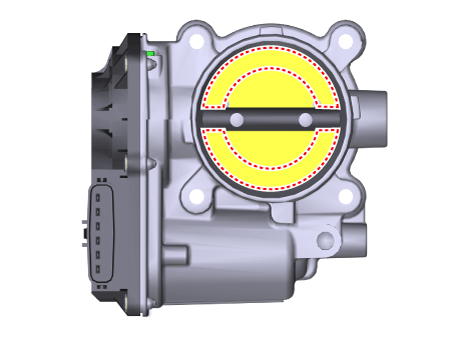

Удалите загрязнения в корпусе дроссельной заслонки с помощью мягкой ткани, смоченной с очищающей жидкостью.

•	Будьте осторожны, чтобы не попасть в посторонние предметы для ETC.

•	Не распыляйте чистящую жидкость непосредственно на ETC и используйте безворсовой тканью, смоченной чистящей жидкостью.

•	Будьте осторожны, так как пальцы или ткань могут попасть в клапан.

•	Будьте осторожны, чтобы не смыть покрывающую жидкость вокруг вал. Если покрывающая жидкость удалена, отказ управления холостым ходом может произойти из-за попадания посторонних предметов или чрезмерной утечки воздуха.

3.	Установите ЭТЦ. (См. ETC - «Установка»)

4.	Сброс адаптивного значения ETC.

5.	Выполните процедуру обучения ETC. (См. ETC - «Регулировка»)

Поиск неисправностей

Отказоустойчивый режим

Элемент	отказоустойчивый
ЭТК Мотор	Дроссельная заслонка застряла на 7°
ТПС	Ошибка ТПС 1	Замените его на TPS 2
	Ошибка ДПДЗ 2	Замените его на TPS 1
	Неисправность ТПС 1,2	Дроссельная заслонка застряла на 7°
АПС	Ошибка АПС 1	Замените его на АПС 2.
	Ошибка АПС 2	Замените его на APS 1
	АПС 1,2 неисправность	Состояние двигателя на холостом ходу

Когда значение газа застревает на 7°, скорость двигателя ограничивается ниже 1500 об/мин и максимальная скорость автомобиля 40–50 км/ч (25–31 миль/ч)
