Kia Optima: Кузов (внутри и снаружи) / передняя дверь

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Кузов (внутри и снаружи) / Передняя дверь

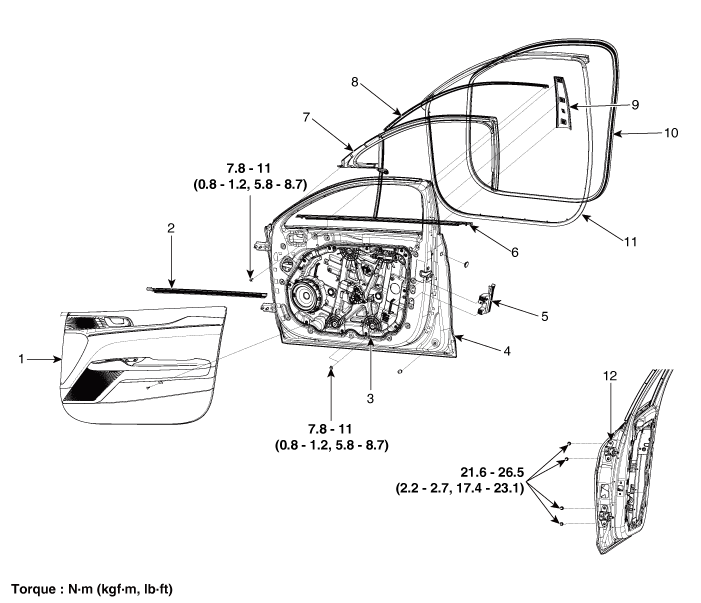

Компоненты и расположение компонентов

Компоненты

1. Обшивка передней двери
2. Ремень передней двери внутри уплотнителя
3. Модуль передней двери
4. Панель передней двери
5. Нижний канал передней двери
6. Ремень передней двери снаружи уплотнителя

7. Стеклоподъемник передних дверей
8. Молдинг коробки передней двери
9. Отделка коробки входной двери
10. Боковой уплотнитель кузова передней двери
11. Боковой уплотнитель передней двери
12. Петля передней двери

Процедуры ремонта

Корректирование

Регулировка стекла

Проверьте канал стеклохода на наличие повреждений или износа и замените его. это при необходимости.

1.	Снимите обивку передней двери. (См. Передняя дверь — «Обшивка передней двери»)

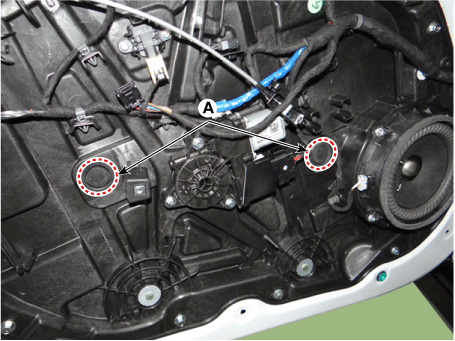

2.	Отделите отверстие монтажной заглушки (А) от модуля передней двери.

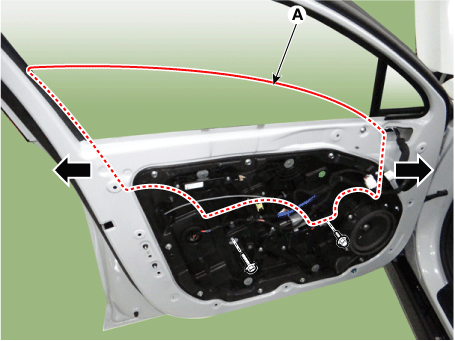

3.	После ослабления болтов крепления стекла отрегулируйте расстояние между стеклами. (A), перемещая стекло из стороны в сторону, а затем затяните болты.

4.	Проверить стекло на нормальную работу.

Регулировка дверной защелки

Убедитесь, что дверь надежно защелкивается, не хлопая ею. Если необходимо отрегулируйте фиксатор (A): Гайки фиксатора зафиксированы. Нападающий может быть в порядке регулируется вверх или вниз, внутрь или наружу.

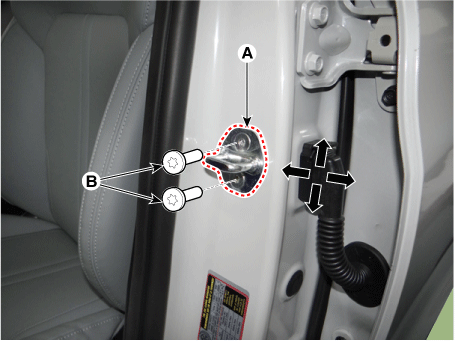

Ослабив крепежный винт, отрегулируйте фиксатор (А), перемещая вперед и назад или из стороны в сторону, а затем затяните болты (Б).

Момент затяжки :

17,7–33,3 Н·м (1,8–3,4 кгс·м, 13,0–24,6 фунт-фут)

2.	Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.

3.	Удерживая внешнюю ручку, прижмите дверцу к кузову, чтобы убедиться, что ударник допускает посадку заподлицо. Если дверца правильно защелкнулась, затяните винты и перепроверьте.

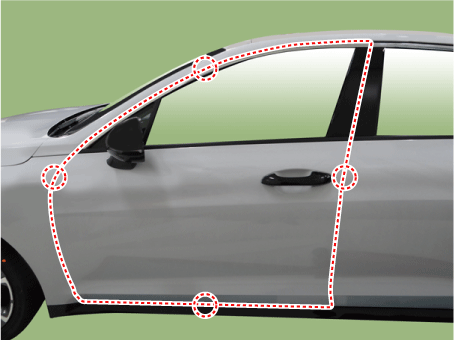

Регулировка положения двери

После установки двери убедитесь, что корпус прилегает заподлицо/параллельно ко всем краям входной двери. Убедитесь, что края двери и корпуса параллельны. Перед регулировкой замените крепежные болты.

1.	Убедитесь, что края двери и корпуса параллельны.

2.	Перед регулировкой дверей поставьте автомобиль на ровную поверхность.

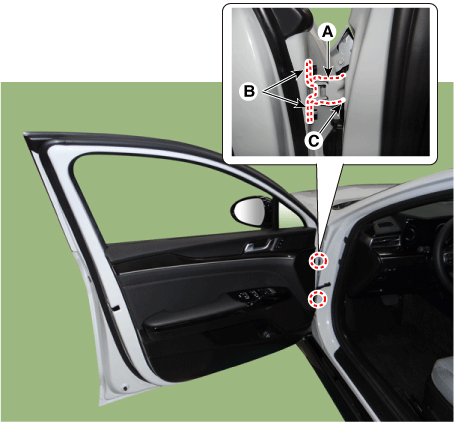

Отрегулируйте петли (А):

•	Слегка ослабьте болты крепления двери и вставьте дверь внутрь. или наружу до тех пор, пока он не сравняется с телом.

•	Слегка ослабьте болты крепления петли и сдвиньте дверь назад. или вперед, вверх или вниз по мере необходимости.

•	Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь. при регулировке двери.

Момент затяжки :

(B): 21,6–26,5 Н·м (2,2–2,7 кгс·м, 15,9–19,5 фунт-фут)

(C): 23,5–31,4 Н·м (2,4–3,2 кгс·м, 17,4–23,1 фунт-фут)

4.	Смажьте шарнирные части указанных петель.

5.	Проверьте наличие утечек воды.
