Kia Optima: Кузов (внутри и снаружи) / Лючок топливного бака

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Кузов (внутри и снаружи) / Лючок топливного бака

Компоненты и расположение компонентов

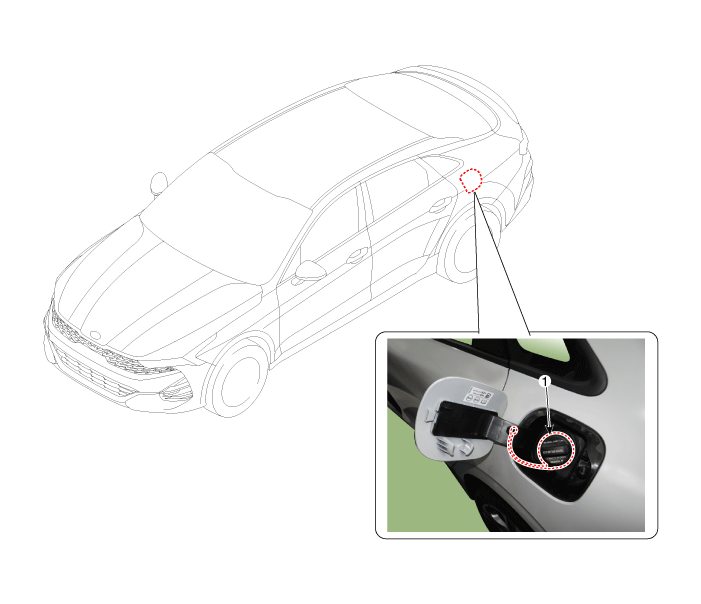

Расположение компонента

1. Лючок топливного бака

Процедуры ремонта

Замена

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Наденьте перчатки, чтобы не поранить руки.

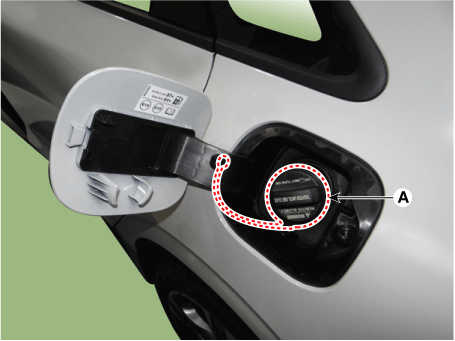

1.	Откройте лючок топливного бака (А).

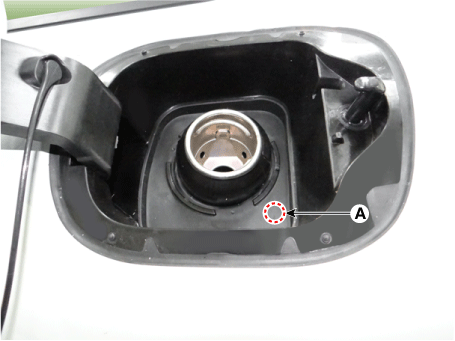

2.	Ослабьте болт крепления лючка топливного бака (А).

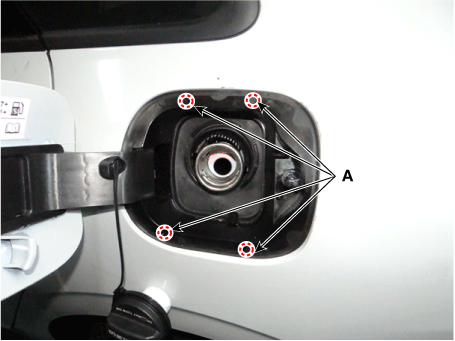

3.	Вставьте 4 точки (A), отмеченные шилом, чтобы освободить внутреннюю запорную губку, а затем снимите корпус топливного люка.

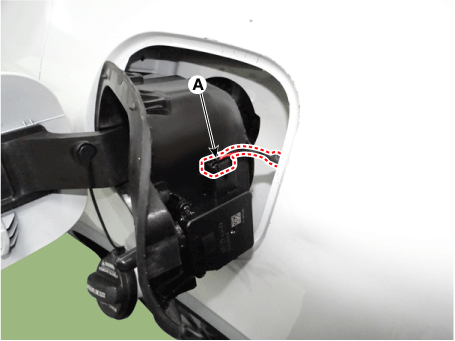

Отсоедините разъем крышки топливного бака (А).

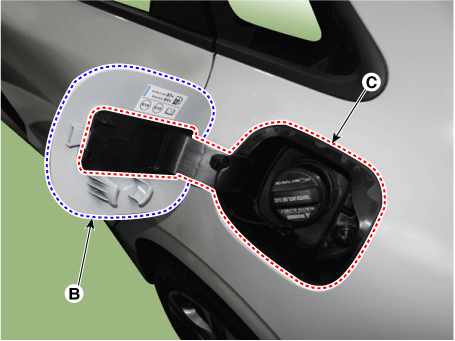

Внешняя крышка (B) может использоваться повторно, но кожух топливного люка (C) заменяется новыми деталями.

Для установки выполните процедуру удаления в обратном порядке.

Убедитесь, что лючок топливного бака запирается/разблокируется и открывается/закрывается правильно.
