Описание и работа

Описание

Фотодатчик расположен в центре форсунок оттаивания.

Фотодатчик содержит фотогальванический (чувствительный к солнечному свету) диод. Солнечная излучение, полученное его светоприемной частью, создает электродвижущую силу пропорционально количеству полученного излучения, которое передается на автоматический модуль контроля температуры, чтобы была выполнена компенсация солнечного излучения.

Процедуры ремонта

осмотр

1.	Включите зажигание.

2.	Подключить КДС.

3.	Направьте интенсивный свет на фотодатчик с помощью лампы и проверьте изменение выходного напряжения.

Напряжение будет повышаться при более интенсивном освещении и уменьшаться при более низком интенсивный свет.

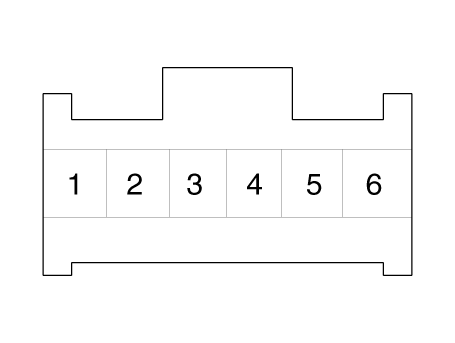

1. Автосвет заземления
2. Мощность автоматического освещения (5 В)
3. Автоматический световой сигнал

4. Фотосигнал (правый)
5. Фотосила
6. Фотосигнал (левый)

Замена

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

•	Наденьте перчатки, чтобы не поранить руки.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

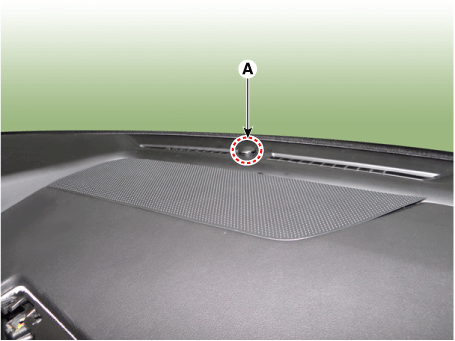

2.	С помощью съемника снимите фотодатчик (А).

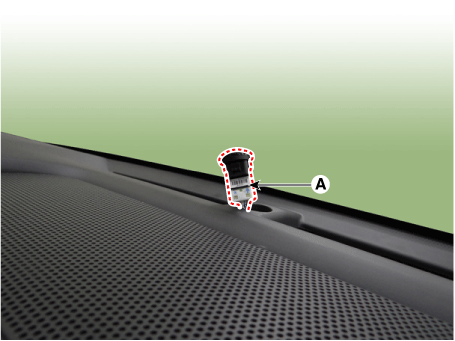

3.	Нажмите на стопорный штифт и отсоедините разъем фотодатчика (A).

Для установки выполните процедуру удаления в обратном порядке.

•	Убедитесь, что разъемы подключены правильно.
