Kia Optima: Двигатель и коробка передач в сборе / Подвеска двигателя

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Механическая система двигателя / Двигатель и коробка передач в сборе / Установка двигателя

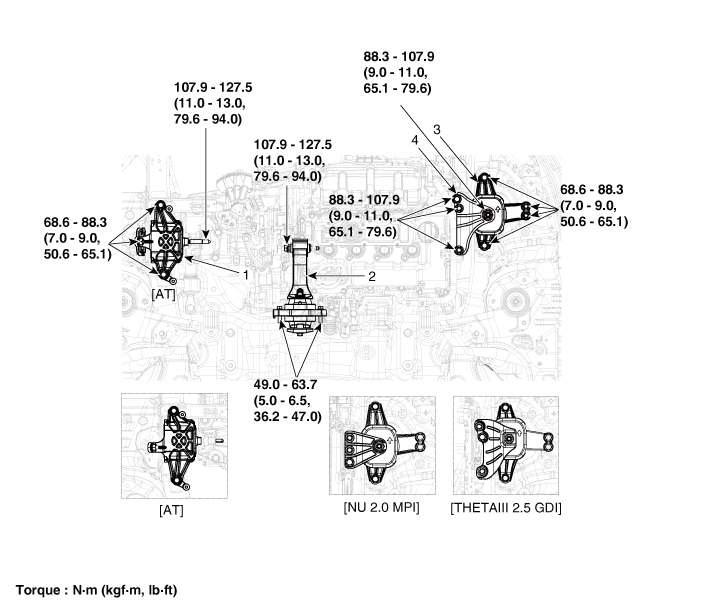

Компоненты и расположение компонентов

Компоненты

1. Кронштейн крепления коробки передач
2. Кронштейн роликовой тяги

3. Кронштейн крепления двигателя
4. Опорный кронштейн крепления двигателя

Процедуры ремонта

Снятие и установка

Кронштейн крепления двигателя

1.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

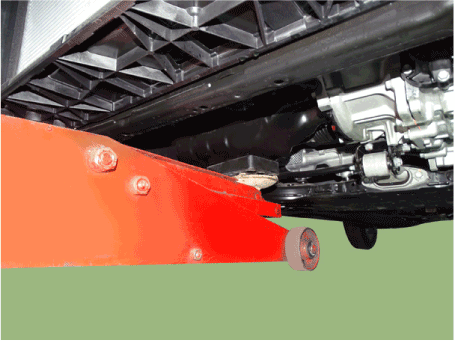

Установите домкрат под край нижнего масляного поддона, чтобы поддержать двигатель.

Поместите резиновый блок между домкратом и масляным поддоном, чтобы не повредить масляный поддон.

Снимите опорный кронштейн крепления двигателя (А).

Момент затяжки :

88,3–107,9 Н•м (9,0–11,0 кгс•м, 65,1–79,6 фунт·фут)

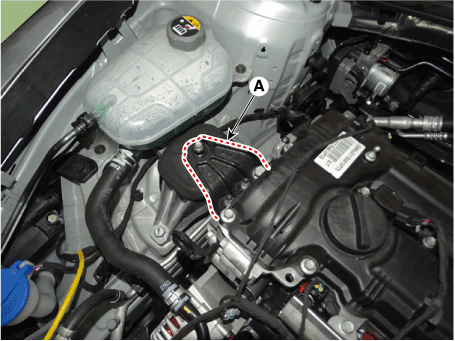

Снимите кронштейн крепления двигателя (А).

Момент затяжки :

68,6–88,2 Н•м (7,0–9,0 кгс•м, 50,6–65,0 фунт·фут)

5.	Установите в порядке, обратном снятию.

Крепление коробки передач скобка

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

3.	Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель»)

4.	Снимите модуль управления двигателем (ECM). (См. Двигатель/топливная система - "Модуль управления двигателем (ECM)").

5.	Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор»)

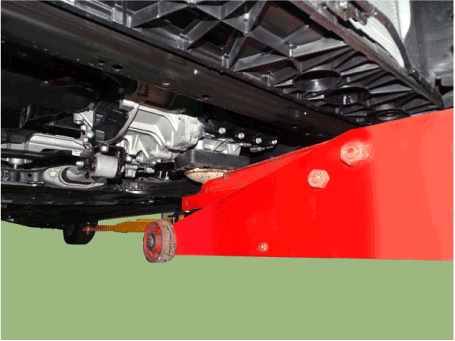

6.	Установите домкрат под коробку передач, чтобы поддержать ее.

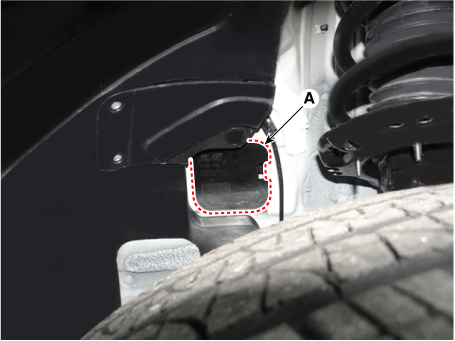

7.	Снимите уплотнение боковой панели крепления коробки передач (А).

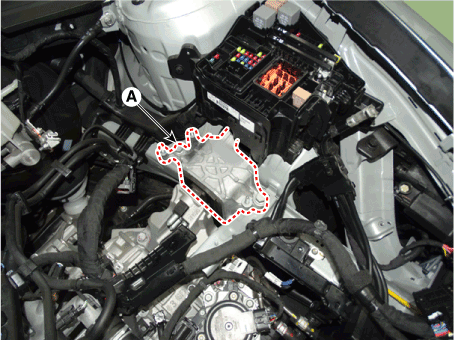

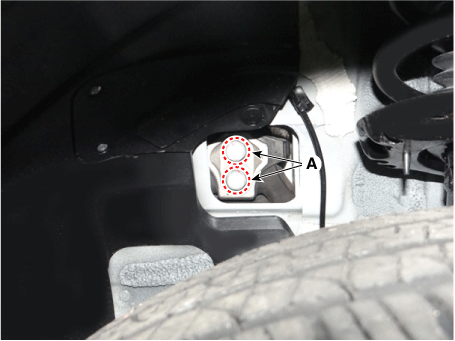

Снимите болт крепления опорного кронштейна коробки передач (А).

Момент затяжки :

107,8–127,4 Н•м (11,0–13,0 кгс•м, 79,5–94,0 фунт•фут)

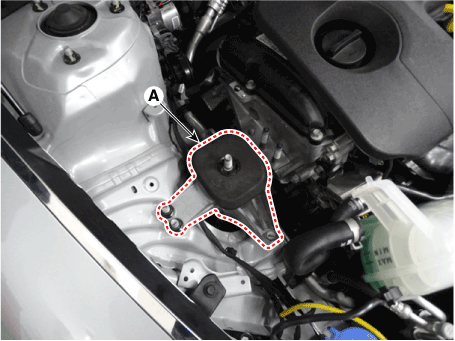

Снимите монтажный кронштейн коробки передач (А).

Момент затяжки :

68,6–88,2 Н•м (7,0–9,0 кгс•м, 50,6–65,0 фунт·фут)

10.	Установите в порядке, обратном снятию.

Кронштейн рулонной штанги

1.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

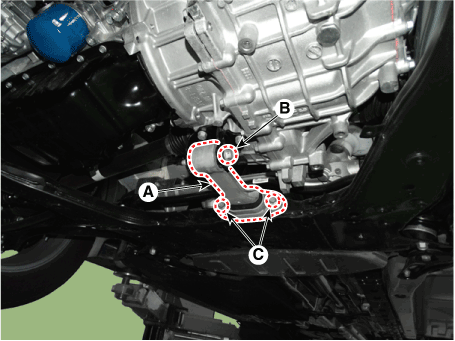

Снимите кронштейн тяги ролика (А).

Момент затяжки

Болт (В):

107,9–127,5 Н•м (11,0–13,0 кгс•м, 79,6–94,0 фунт•фут)

Болты (С):

49,0–63,7 Н•м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

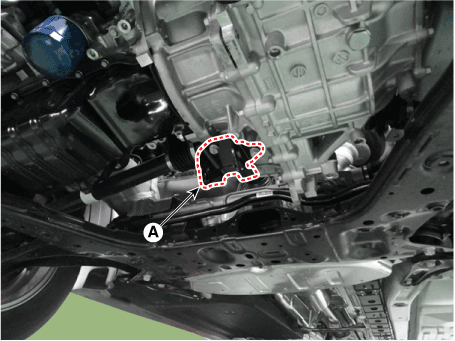

Снимите опорный кронштейн стержня ролика (А).

Момент затяжки :

49,0–68,6 Н•м (5,0–7,0 кгс•м, 36,2–50,6 фунт·фут)

4.	Установите в порядке, обратном снятию.
