Компоненты и расположение компонентов

Компоненты

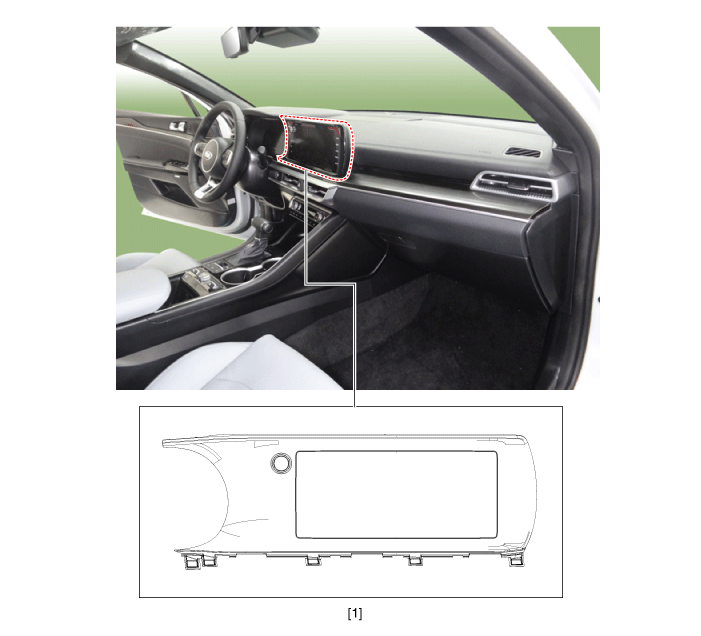

1. Головное устройство АВН

Принципиальные диаграммы

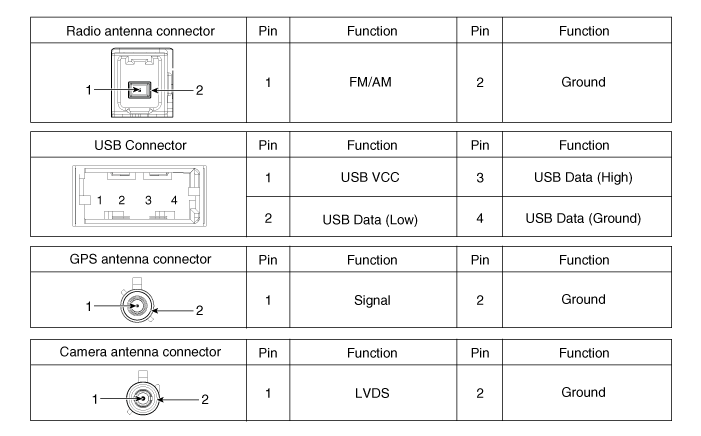

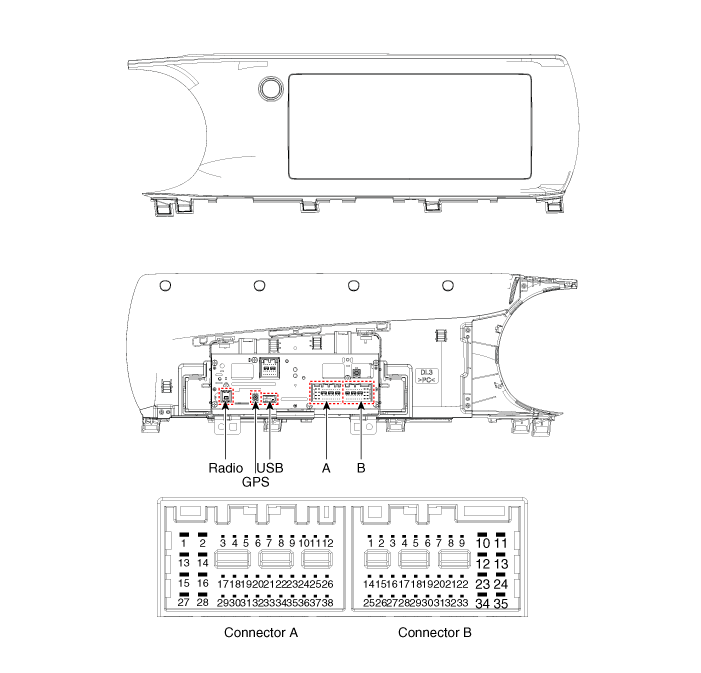

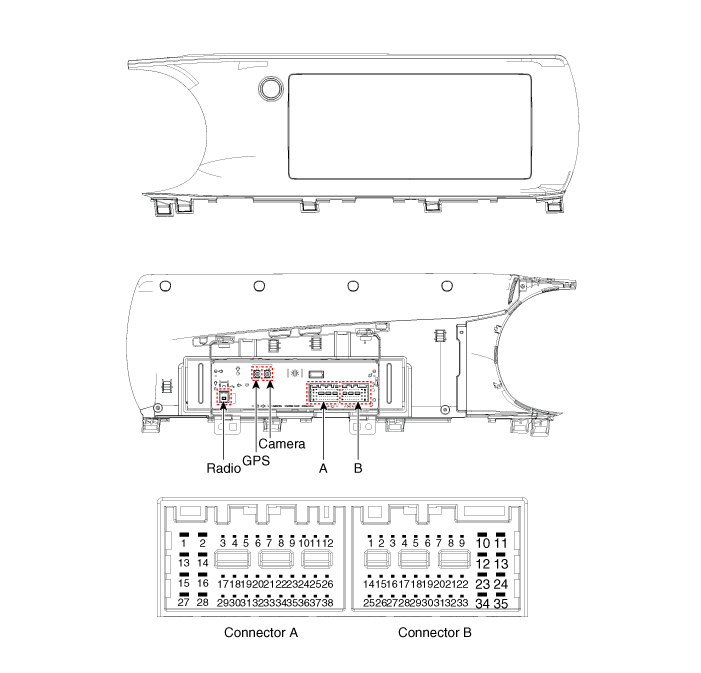

Разъем и функция терминала

АВН 5.0

[Тип]

[Тип Б]

Приколоть	Функция
	Соединитель А		Соединитель Б
	Внешний усилитель	Внутренний усилитель	Соединитель Б
1	-	Динамик задней левой двери (+)	-
2	-	Динамик задней левой двери (-)	МИК1 (+)
3	Усилитель голосовой навигации (+)	-	-
4	Усилитель_SPDIF (высокий)	-	-
5	-		-
6	Тип CVBS: питание камеры/тип LVDS: -		Освещение (+)
7	Тип CVBS: Видеокамера / Тип LVDS: -		MM-CAN (высокий)
8	-		-
9	-		-
10	-		Батарея (+)
11	- (Обнаружение USB)		Батарея (+)
12	Ключ на руль		Земля
13	-	Динамик левой передней двери (+)	Земля
14	-	Динамик левой передней двери (-)	-
15	-	Динамик правой передней двери (-)	МИК1 (-)
16	-	Динамик правой передней двери (+)	-
17	Усилитель голосовой навигации (-)	-	-
18	Усилитель SPDIF (Низкий)	-	-
19	Усилитель SPDIF (земля)	-	Освещение (-)
20	Тип CVBS: заземление камеры / тип LVDS: -		MM-CAN (низкий)
21	Тип CVBS: Земля видеокамеры / Тип LVDS: -		-
22	-		АКК
23	-		-
24	-		-
25	-		-
26	Масса ключа рулевого колеса		-
27	-	Динамик правой задней двери (-)	-
28	-	Динамик задней правой двери (+)	-
29	-		-
30	-		-
31	-		-
32	RVM : - / SVM : Земля		-
33	Тип CVBS: Заземление экрана камеры / Тип LVDS: -		IGN1
34	-		-
35	-		-
36	-
37	-
38	Скорость автомобиля

Процедуры ремонта

Удаление

•	При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение.

•	Аккуратно снимите головное устройство AVN/Audio, чтобы не поцарапать кабину. в верхней части кластера.

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите декоративную накладку [RH]. (Обратитесь к разделу «Тело» — «Гарнир Crash Pad»)

Снимите головное устройство AVN.

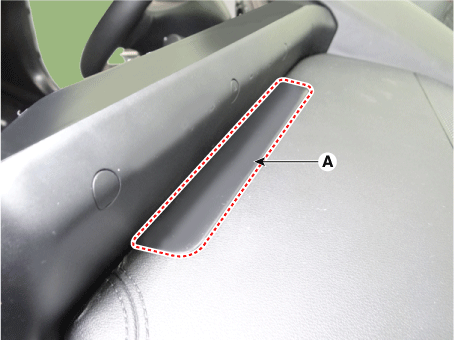

(1)	Снимите верхнюю панель центральной панели (A) с помощью отвертки. или ремувер.

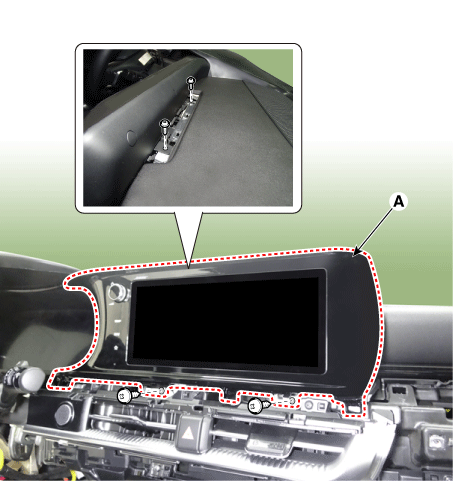

(2)	Снимите головное устройство AVN (A) после ослабления крепежных винтов.

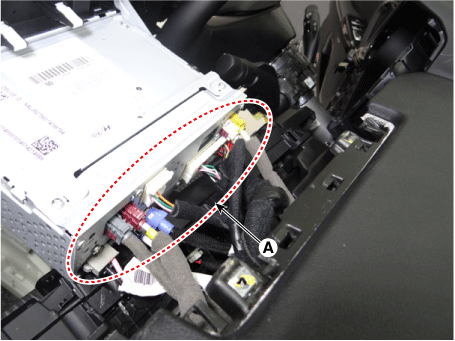

(3)	Отсоедините все разъемы (А) от головного устройства AVN.

Монтаж

1.	Установите в порядке, обратном снятию.

Аудио/AVN-система
