Kia Optima: Электрическая система кузова/кнопочная система запуска двигателя
Компоненты и расположение компонентов

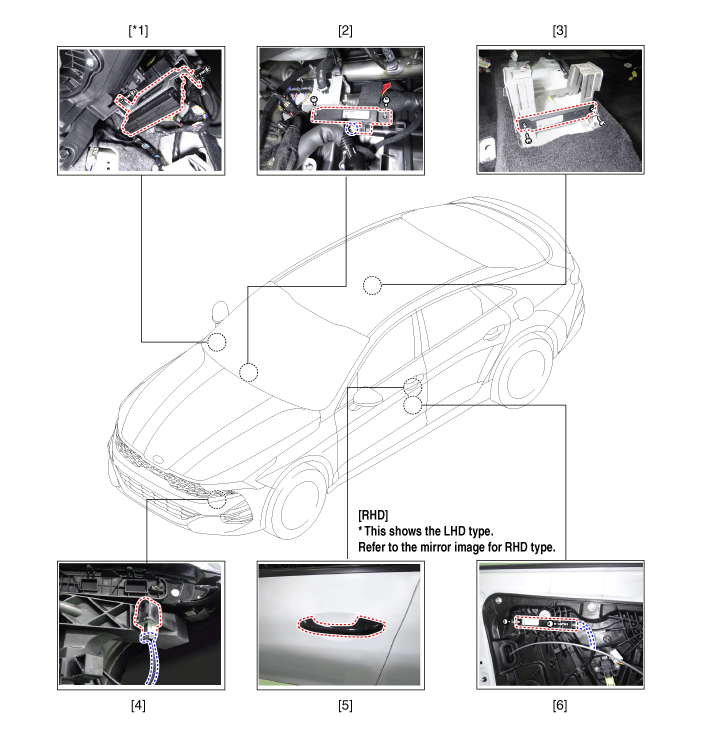

| Компоненты (1) |
|
1. Встроенный блок управления кузовом
(МСБ)
2. Внутренняя антенна 1 3. Внутренняя антенна 2 |
4. Зуммер
5. Дверная ручка и дверная антенна 6. Антенна в передней двери |

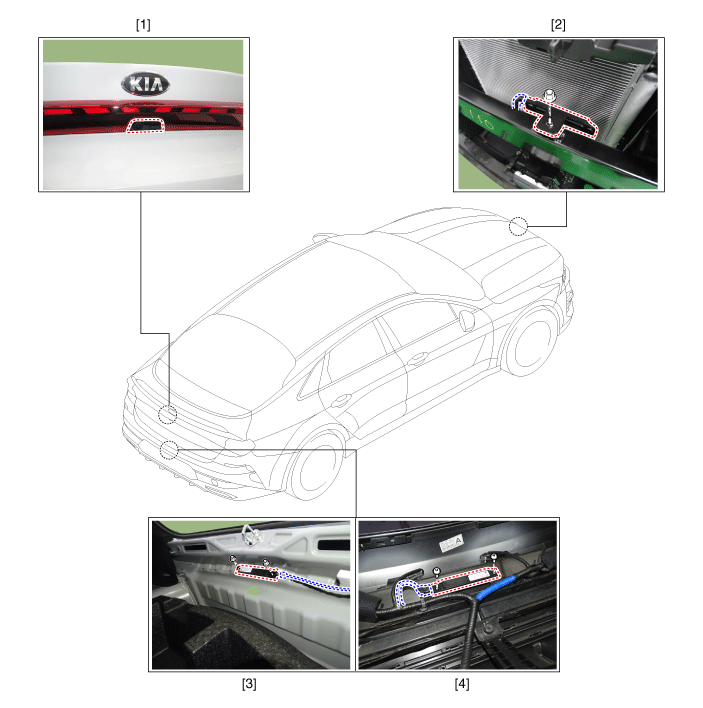

| Компоненты (2) |
|
1. Переключатель открытия багажника
2. Передняя антенна |
3. Внутренняя антенна 3
4. Наружная антенна в бампере |
Описание и работа
| Описание |
Системный Обзор
Система предлагает следующие возможности:
| – |
Изменение состояния зажигания и мощности двигателя с помощью кнопки запуска. |
| – |
Управление внешними реле для переключения клемм ACC / IGN1 / IGN2 и СТАРТЕР, без использования механического замка зажигания. |
| – |
Отображение состояния автомобиля на дисплее путем отображения сообщений. |
| – |
Функция иммобилайзера за счет связи транспондера LF между брелком и держатель брелока. |
| – |
Избыточная архитектура для высокой надежности системы. |
| – |
Интерфейс с коммуникационной сетью автомобиля Low Speed CAN. |
| – |
Интерфейс с автомобильной коммуникационной сетью LIN в зависимости от платформы. |
Функции RKE и SMART KEY не считаются частью этого механизма кнопок. Start system и указываются в отдельной системе.
Основная функция системы
| – |
Переключение клемм ACC/IGN1/IGN2. |
| – |
Управление линией BAT реле STARTER (высокая сторона) на основе связи с ЭБУ ЭМС. |
| – |
Управление функцией иммобилайзера. |
| – |
Управление функцией предупреждения BES. |
Беспроводная связь
Электрический сигнал используется для обмена информацией между автомобилем и ключом FOB. На данный момент кнопочный запуск двигателя применяется вместе со смарт-брелоком.
Функция смарт-ключа объясняется отдельно, поэтому обратитесь к соответствующей системе. содержание.

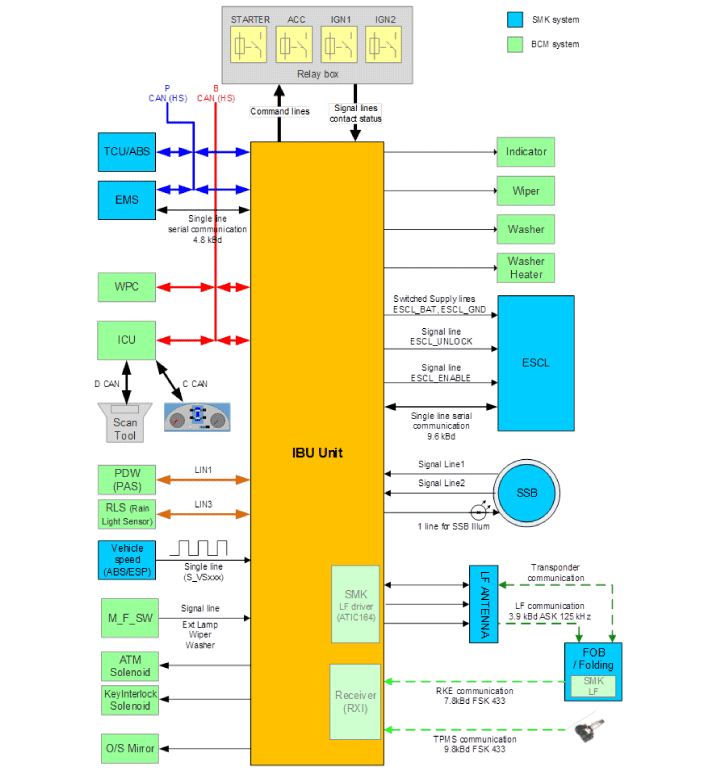

Блок-схема системы
Блок-схема системы
Интегрированное управление телом Единица измерения (МСБ)
IBU управляет всеми функциями, связанными с:
| – |
Мониторинг кнопки «Старт-стоп» (SSB) |
| – |
Связь с иммобилайзером (с блоком системы управления двигателем для отключения иммобилайзер) |
| – |
Сервер аутентификации (Действительность транспондера и смарт-ключа опция Пассивная аутентификация брелка) |
| – |
Мониторинг согласованности системы |
| – |
Диагностика системы |
| – |
Управление сообщением на дисплее/предупреждающим зуммером |
Вялый домашний режим
| – |
В случае отсутствия входного сигнала для тормоза (спецификация AT), ACC режим должен перейти в «СТАРТ» нажатием SSM более 10 секунд. |
| – |
В случае проблем со связью между EMS и CAN (состояние EMS), состояние «ПУСК» перешло в «РАБОТА ДВИГАТЕЛЯ» на основе ввода оборотов. |
| – |
В случае отключения одной из двух входных линий SSB электрическая Включение и выключение питания доступно при двойном нажатии SSB в течение 10 секунд. Звучит зуммер при первом нажатии кнопки. Доступен цикл подачи электроэнергии, и зуммер останавливается, когда кнопка нажимается дважды в течение 10 секунд. |
Терминал и стартер Реле
Реле используется для переключения клеммы ACC/IGN1/IGN2. Нормально разомкнутое реле управляется блоком смарт-ключей.
Одна катушка реле подключена к выходной клемме IBU.

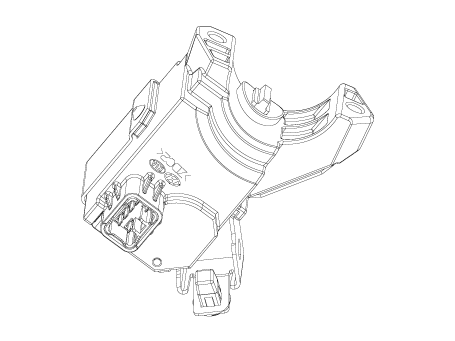

Электронное рулевое управление Блокировка столбца (ESCL)
ESCL необходим для блокировки рулевой колонки во избежание несанкционированного доступа. использования транспортного средства.
Для достижения требуемого уровня полноты безопасности ESCL управляется и контролируется IBU.
Такая избыточная архитектура гарантирует, что двигатель ESCL питается только во время операции блокировки/разблокировки и что он отключен от аккумулятора и заземления линии в противном случае, чтобы избежать неожиданного срабатывания во время движения автомобиля.
Обмен данными между ESCL и IBU осуществляется через зашифрованную последовательную связь. интерфейс.

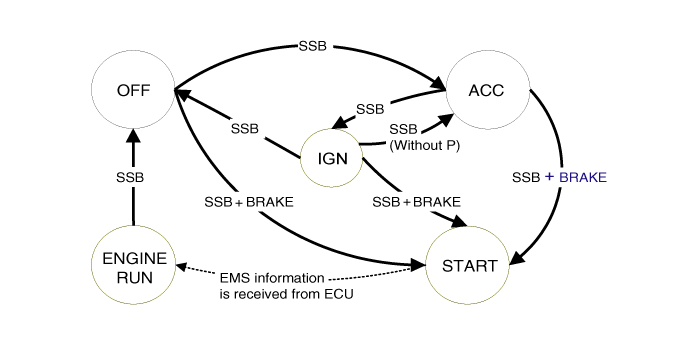

Диаграмма состояний системы BES
| Состояния системы в режиме обучения |
В режиме обучения система BES может находиться в 6 различных состояниях, в зависимости от состояние терминалов, ESCL и состояние двигателя:
|
Состояние системы
|
Состояние терминала
|
Статус ЕСКЛ
|
Состояние двигателя
|
|
1. ВЫКЛ. — заблокировано
|
ВЫКЛЮЧЕННЫЙ
|
Заблокировано
|
Остановлено
|
|
2. ВЫКЛ. — разблокировано
|
ВЫКЛЮЧЕННЫЙ
|
разблокирован
|
Остановлено
|
|
3. АКК
|
АКК
|
разблокирован
|
Остановлено
|
|
4. ИГН
|
IGN1, IGN2, АКК
|
разблокирован
|
Остановлено
|
|
5. Старт
|
IGN1, Старт
|
разблокирован
|
проворачивание
|
|
6. ЗАЖИГАНИЕ - Двигатель
|
IGN1, IGN2, АКК
|
разблокирован
|
Бег
(означает «самостоятельный») |
Что касается терминалов, состояния системы, описанные в таблице выше, такие же, как и в системе, основанной на механическом замке зажигания. Тот самый Отличие от системы на основе механического выключателя зажигания заключается в том, что система BES позволяет переходить от [OFF] к [START] без использования [ACC] и [IGN] заявляет.
Системные состояния в девственнице режим
Систему BES можно установить в 5 различных состояниях (блокировка ВЫКЛ. недоступна). в девственном режиме), в зависимости от состояния терминалов, ESCL и состояния двигателя:
|
Состояние системы
|
Состояние терминала
|
Статус ЕСКЛ
|
Состояние двигателя
|
|
1. ВЫКЛ. — разблокировано
|
ВЫКЛЮЧЕННЫЙ
|
разблокирован
|
Остановлено
|
|
2. АКК
|
АКК
|
разблокирован
|
Остановлено
|
|
3. ИГН
|
IGN1, IGN2, АКК
|
разблокирован
|
Остановлено
|
|
4. Старт
|
IGN1, START со специальным шаблоном активации, подробности см. в главе 6.2.1.
|
разблокирован
|
проворачивание
|
|
5. ЗАЖИГАНИЕ - Двигатель
|
IGN1, IGN2, АКК
|
разблокирован
|
Бег
(означает «самостоятельный») |
Что касается терминалов, состояния системы, описанные в таблице выше, такие же, как и в системе, основанной на механическом замке зажигания. Тот самый Отличие от системы на основе механического выключателя зажигания заключается в том, что система BES позволяет переходить от [OFF] к [START] без использования [ACC] и [IGN] заявляет.
микрофон
Процедуры ремонта
осмотр
1.
Снимите лампу верхней консоли.
(См. Система освещения — «Лампа на потолочной консоли»)
2.
Проверьте ко...

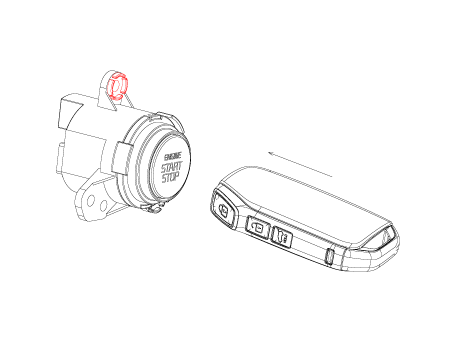

Кнопка Старт/Стоп
Принципиальные диаграммы
Функция разъема и терминала
Процедуры ремонта
Удаление
1.
Отсоедините отрицательную клемму аккумулятора.
2.
Удалить ...
