Kia Optima: Система запуска двигателя с кнопки / ESCL (электронная блокировка рулевой колонки)

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система кузова / Кнопка запуска двигателя / ESCL (электронный замок рулевой колонки)

Принципиальные диаграммы

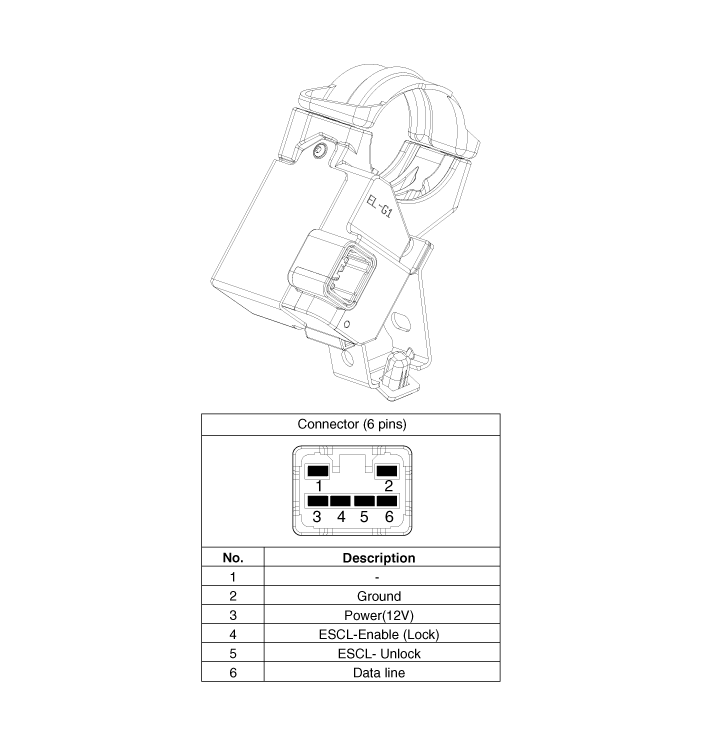

Функция разъема и терминала

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

3.	Снимите верхний и нижний кожухи рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)

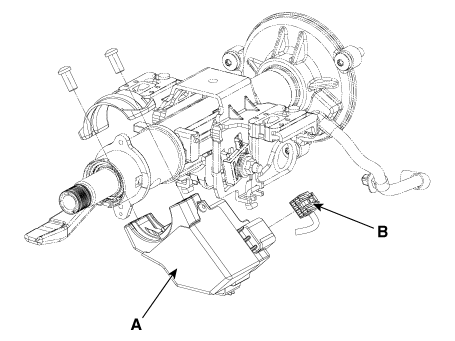

Снимите электронный замок рулевой колонки (А), ослабив крепления болты после отсоединения разъема (B).

Момент затяжки: 6,9 - 12,8 Н·м (0,7 - 1,3 кгс·м, 5,0 - 9,4 фунт·фут)

Монтаж

Установите в порядке, обратном снятию.

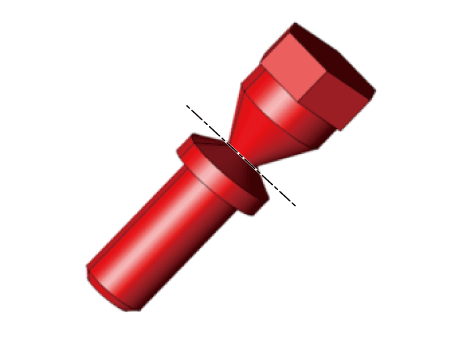

•	Существующие срезные болты необходимо заменить новыми. один. (Не используйте его повторно.)

•	Затяните срезные болты, пока его головка не будет отрезана.
