Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система кузова / Предохранители и реле / Интегрированный центральный блок управления (ICU)

Компоненты и расположение компонентов
Расположение компонента

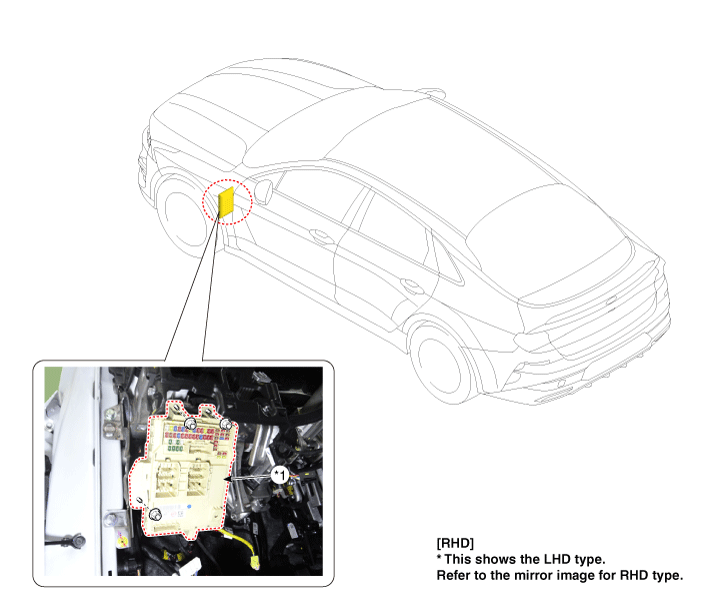

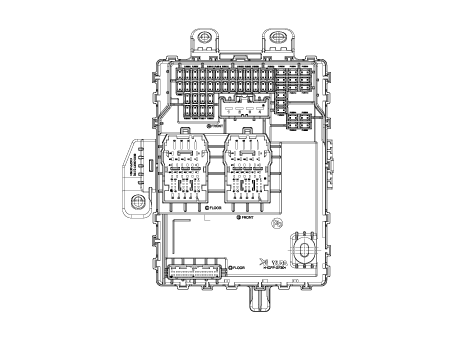

1. Интегрированное централизованное управление отделение (ОРИТ)


Описание и работа
Описание

Интегрированный центральный блок управления (ICU) сочетает в себе интеллектуальный соединительный блок (SJB) и интегрированный модуль шлюза и управления питанием (IGPM)

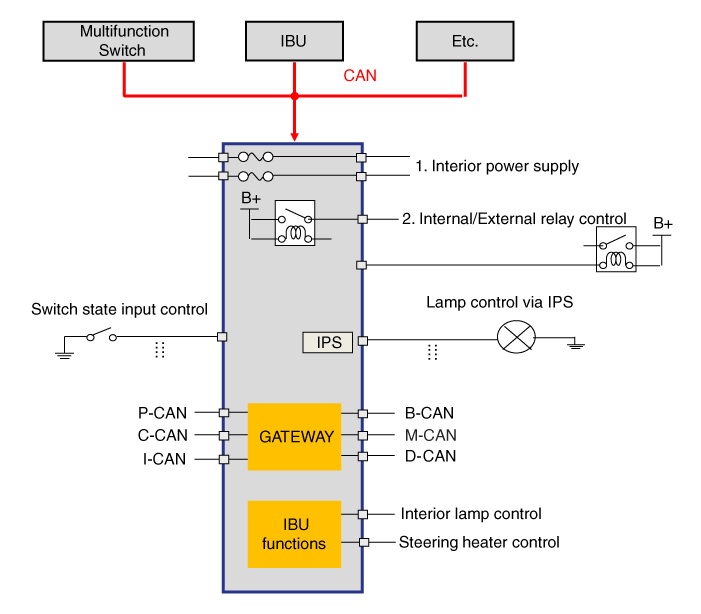

Блок-схема системы

Функция

Элемент
Функция
Функция

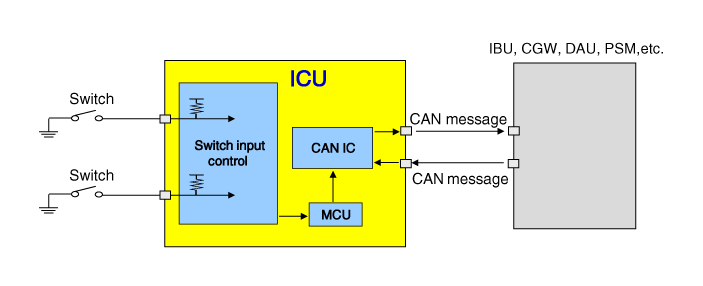

Вход переключения
Получает входы переключателя, а затем отправляет состояние переключателя на каждый модуль через CAN-сообщение.

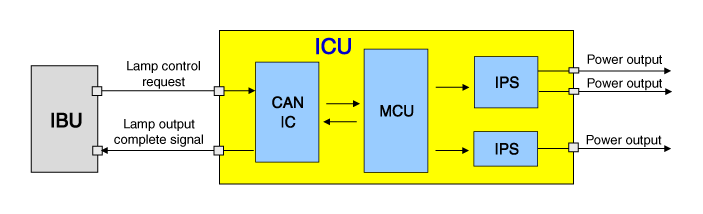

Управление лампой
Управляет лампой с помощью IPS, получая команду от IBU через сообщение CAN.

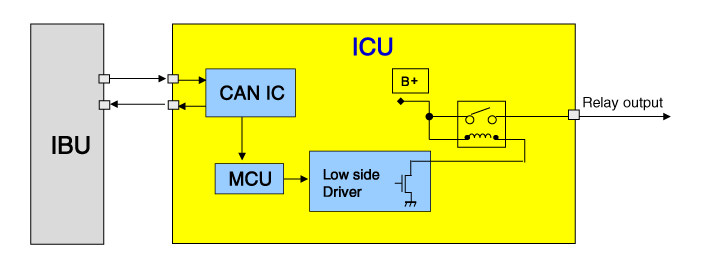

Внутреннее управление реле
Управляет внутренним реле, получая команду от IBU через сообщение CAN.

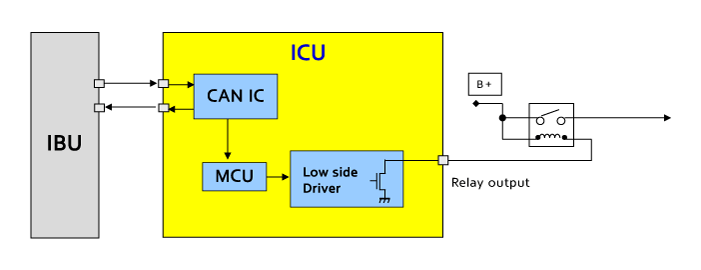

Внешнее реле управления
Управляет внешним реле, получая команду от IBU через сообщение CAN.

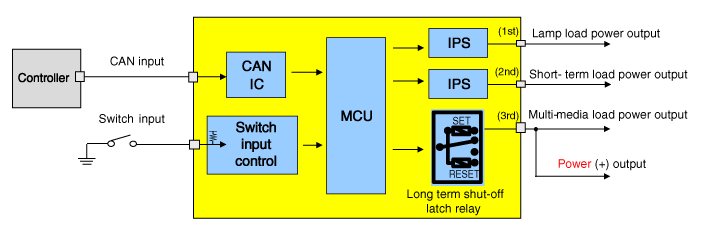

Система отключения темного тока
Система автоматически отключает питание, подаваемое на компоненты для уменьшения бесполезного темнового тока в зависимости от условий эксплуатации автомобиля таких как отгрузка и долгосрочная стоянка.
Диагностика неисправностей
Диагностика состояния нагрузок, контролируемых IPS.
Шлюз
Передает сигналы между модулями, подключенными к разным сетям в автомобиле.

※ ICU не оценивает логику, он управляется только командами CAN других модули.

▶ Самостоятельная логическая функция: Аварийная сигнализация, стоп-сигнал, лампа освещения багажника, рулевое управление обогреватель, Блокировка/разблокировка двери

Вход переключения

1.

Операция Функция

▶ Выключатель аварийной сигнализации, выключатель ремня безопасности, выключатель задней двери, выключатель двери, и т. д.

2.

Описание операции

(1)

Определенный рабочий статус переключателя

(2)

Сообщения о состоянии коммутатора отправляются на другие модули (IBU, CGW, DAU, PSM и т. д.) по шине CAN.

Управление лампой IPS

1.

Операция Функция

▶ Фара ближнего/дальнего света, лампа указателя поворота, лампа ДХО, внутренний/внешний хвост лампа, стоп-сигнал и т. д.

2.

Описание операции

(1)

Включение/выключение лампы по CAN-сообщению IBU

(2)

Обнаруживает ток, протекающий через лампу через IPS

(3)

Лампа выключается при обнаружении перегрузки по току (управление PCL: отключение тока). лампы, если опорный ток превышен)

Внутреннее управление реле

1.

Операция Функция

▶ Звуковой сигнал охранной сигнализации, крышка багажника, электрические стеклоподъемники и т. д.

2.

Описание операции

(1)

Включение/выключение реле через сообщение CAN IBU

Внешнее реле управления

1.

Операция Функция

▶ Соленоид дальнего света фар, задние противотуманные фары, обогреватель заднего стекла и т. д.

2.

Описание операции

(1)

Включение/выключение реле через сообщение CAN IBU

Темновой ток отключен система

1.

Описание операции

(1)

Если CAN и входы переключателя отсутствуют длительное время, выходная мощность отключается последовательно, чтобы предотвратить разряд батареи.

(2)

Если вход CAN или переключатель получен, когда темновой ток отключен off система работает, система отключена для нормальной работы.

Процедуры ремонта
осмотр

Проверка предохранителей

1.

Убедитесь, что держатели предохранителей закреплены свободно, а предохранители надежно закреплены. фиксируется держателями.

2.

Убедитесь, что каждая цепь предохранителей имеет точную мощность предохранителя.

3.

Проверьте предохранители на наличие повреждений.

Если необходимо заменить предохранитель, обязательно используйте новый предохранитель одинаковая емкость. Всегда определяйте причину перегоревшего предохранителя и полностью устранить проблему перед установкой нового предохранителя.

Диагностика с помощью КДС

1.

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)

Самодиагностика: проверка неисправности и кодового номера (DTC).

(2)

Текущие данные: проверка состояния входных/выходных данных системы.

(3)

Проверка срабатывания: Проверка состояния работы системы.

(4)

Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки.

2.

Выберите «Модель автомобиля» и «Интегрированный центральный блок управления (ICU)». для проверки автомобиля с помощью тестера.

3.

Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.

4.

Чтобы принудительно активировать входное значение проверяемого модуля, выберите опция «Проверка срабатывания»

5.

Если вы хотите изменить параметр пользователя, выберите «параметр пользователя».

Удаление
1.

Отсоедините отрицательную клемму аккумулятора.

2.

Снимите блок лампы настроения.

(См. Система освещения — «Лампа настроения»)

3.

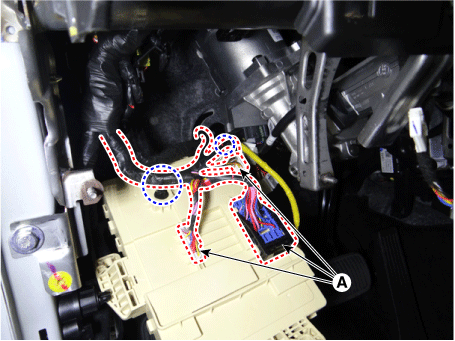

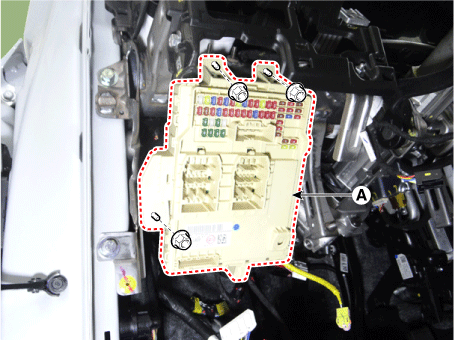

Отсоедините разъемы ICU (A).

4.

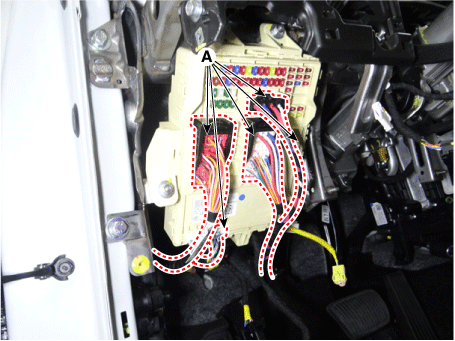

Снимите фиксирующие зажимы (А).

5.

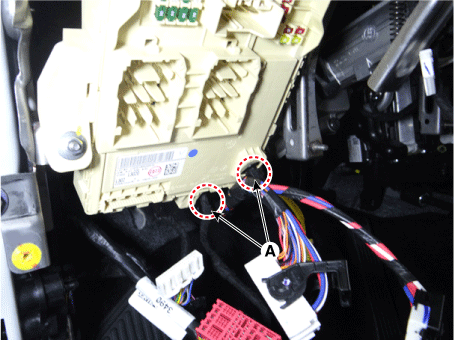

Снимите ICU (A), ослабив крепежные гайки.

6.

Отсоедините разъемы (А) от блока интенсивной терапии, а затем отсоедините проводку. монтажные клипсы.

Монтаж
1.

Установите в порядке, обратном снятию.
