Kia Optima: электрическая система кузова / система управления автоматическим освещением
Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг.
/
Электрическая система кузова
/ Система управления автоматическим освещением
Технические характеристики
| Технические характеристики |
|
Предметы
|
Технические характеристики
|
|
|
Номинальное напряжение
|
+5 В постоянного тока
|
|
|
Нагрузка
|
Макс. 1 мА (релейная нагрузка)
|
|
|
Освещение (люкс)
|
100
|
0,76 ± 0,17 В
|
|
200
|
1,30 ± 0,30 В
|
|

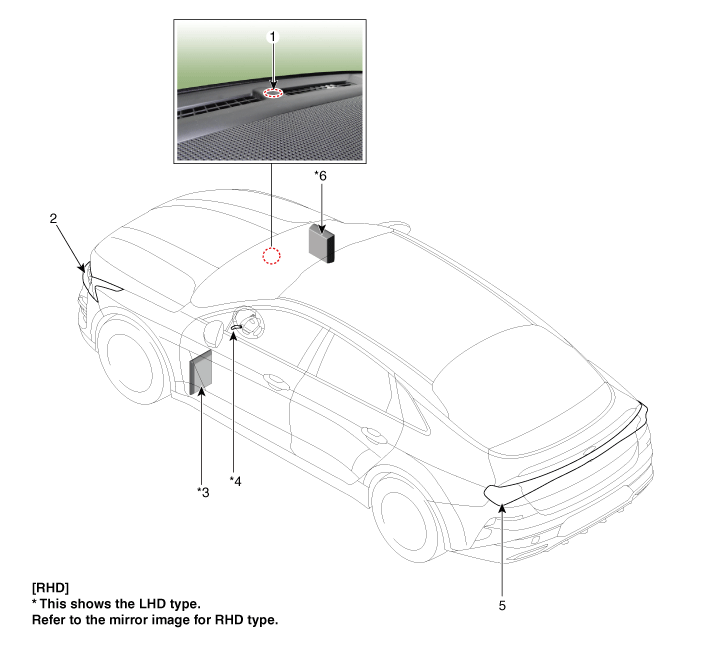

Компоненты и расположение компонентов
| Компоненты |
|
1. Датчик автоматического освещения
2. Фары головного света 3. Встроенный центральный блок управления (ICU) |
4. Многофункциональный переключатель
5. Задний комбинированный фонарь 6. Встроенный блок управления кузовом (IBU) |
Описание и работа
| Описание |
| • |
В этой системе используется датчик освещенности для автоматического включения задний фонарь и фара в зависимости от изменения окружающего освещения окружающей среды. |
| • |
Он активируется, когда автомобиль въезжает/выезжает из туннеля или когда включается освещение. изменение условий окружающей среды из-за дождя, снега или тумана. |
Электрическая система кузова
Общая информация
Общее устранение неполадок
Информация
Перед устранением неполадок
1.
Проверьте соответствующие предохранители в соответствующем блоке предохранителей/реле.
2.
...
Датчик автоматического освещения
Принципиальные диаграммы
Принципиальная электрическая схема
Процедуры ремонта
Удаление
1.
Отсоедините отрицательную клемму аккумулятора.
2.
Удалите фото с...
